一种具有移动电源供电可外部充电的共享充电宝设备的制作方法

本技术属于共享经济领域、科技消费领域、智能物联网领域及城市基础设施领域，尤其涉及一种具有移动电源供电可外部充电的共享充电宝设备。

背景技术：

1、随着共享经济的快速发展，共享充电宝作为便捷的移动充电解决方案逐渐在市场中普及，其核心目的是解决用户外出时手机等移动设备电量不足的问题，提供灵活的充电服务。然而，现有共享充电宝设备在实际应用中存在诸多技术缺陷，具体如下：

2、传统的共享充电宝机柜系统依赖外接220v电源供电，在无外电或布线不便的场景(如户外露营、临时展会、偏远区域等)无法正常提供充电宝租借服务，严重限制了设备的使用范围；传统共享充电机柜的电源线与机柜采用外插式连接，使用前需手动插入电源线，不仅增加了操作步骤，还存在接触不良、漏电等安全风险；传统共享充电宝未设置外部充电接口，当用户借宝超时未归还时，充电宝电量耗尽后无法通过常规充电线补充电量，最终导致充电宝变成“无法复用的砖头”，造成资源浪费；传统共享充电机柜为考虑叠加扩展功能，设备结构设计复杂，组装流程繁琐，不仅提高了生产难度，还降低了组装效率和生产直通率，增加了生产成本。

3、因此，开发一种能降低生产成本、突破使用场景限制、提升安全性和资源利用率的共享充电宝设备，成为行业内亟待解决的技术挑战。

技术实现思路

1、本实用新型的目的在于提供一种具有移动电源供电可外部充电的共享充电宝设备，旨在解决所述背景技术中存在的问题。为实现所述目的，本实用新型采用的技术方案是：

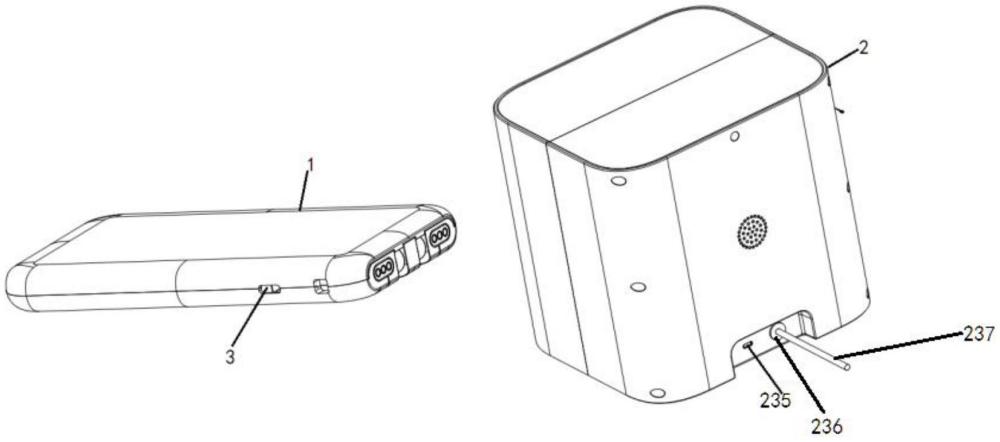

2、一种具有移动电源供电可外部充电的共享充电宝设备，包括充电宝和充电柜，所述充电宝可拆卸安装在所述充电柜的内部；所述充电柜包括前壳、后壳和功能件，所述前壳和所述后壳的内部设有所述功能件。

3、所述功能件包括显示屏、线路板、电子锁组件、通讯接口线路板、第一usb充电插口、防水垫、充电线和充电设备；所述前壳的中部安装有所述充电设备，所述充电设备用于放置和适配所述充电宝；所述充电设备的上方设有显示屏，用于展示设备状态、租借信息等内容；所述充电设备的后方设有所述通讯接口线路板，所述通讯接口线路板的一侧设有第一usb充电插口，所述第一usb充电插口为typec通用usb接口，通过typec4芯线端子与线路板连接，实现通讯和独立供电功能，在无20v外电时可通过外部移动电源接入该接口为充电柜供电；所述充电线贯穿所述后壳与所述通讯接口线路板连接，所述充电线与所述后壳连接处设有防水垫，且充电线采用带有u型结构的设计直接接入机柜内部，通过防水垫和u型结构实现防水、防漏电及加强固定的效果。

4、所述充电宝与所述充电设备连接，所述充电宝上设置有第二usb充电插口，所述第二usb充电插口为typec通用usb接口，通过typec4芯线座子与充电宝内部的板子连接，实现通讯和充电功能，解决充电宝离开充电柜后只能放电无法充电的问题。

5、同时，所述充电柜通过结构优化，采用前壳、中间件(功能件集成部分)、后壳的三模块组装设计，简化了组装流程，提升了生产便利性。

6、本实用新型的有益效果：

7、突破使用场景限制：通过在充电柜上设置第一usb充电插口(typec通用usb接口)，在无220v外电的场景下，可直接通过普通移动电源接入该接口为设备供电，确保设备正常提供租借服务，极大提升了设备的环境适应性。

8、提升使用安全性与便捷性：充电柜的电源线采用直接接入内部的结构设计，配合防水垫和u型结构，省去了使用前外插电源线的操作，同时有效解决了接触不良、漏电等安全风险，简化了操作步骤。

9、减少资源浪费：通过在充电宝上设置第二usb充电插口(typec通用usb接口)，当用户超时未归还充电宝时，可通过常规充电线接入该接口为充电宝充电，使其能够再次使用，避免了充电宝因电量耗尽而报废的情况，充分发挥了设备价值。

10、降低生产成本与提升效率：充电柜采用前壳、中间件、后壳的三模块组装设计，简化了结构复杂度，使组装生产更方便简单、不易出错，有效降低了生产成本，提升了组装效率和生产直通率。

1.一种具有移动电源供电可外部充电的共享充电宝设备，其特征在于：充电宝和充电柜，所述充电宝可拆卸安装在所述充电柜的内部，所述充电柜包括前壳、后壳和功能件，所述前壳和所述后壳的内部设有所述功能件。

2.根据权利要求1所述的一种具有移动电源供电可外部充电的共享充电宝设备，其特征在于：所述功能件包括显示屏、线路板、电子锁组件、通讯接口线路板、第一usb充电插口、防水垫、充电线和充电设备，所述前壳的中部安装有所述充电设备，所述充电设备的上方设有显示屏，所述充电设备的后方设有所述通讯接口线路板，所述通讯接口线路板的一侧设有第一usb充电插口，所述充电线贯穿所述后壳与所述通讯接口线路板连接，所述充电线与所述后壳连接处设有防水垫。

3.根据权利要求2所述的一种具有移动电源供电可外部充电的共享充电宝设备，其特征在于：所述充电宝与所述充电设备连接，所述充电宝上设置有第二usb充电插口。
