一种具有防脱结构的电力金具的制作方法

本发明涉及电力金具，具体涉及一种具有防脱结构的电力金具。

背景技术：

1、电力金具是连接和组合电力系统中的各类装置，起到传递机械负荷、电气负荷及某种防护作用的金属附件。金属氧化物半导体场效应管、绝缘栅双极晶体管芯片及模块等电力电子元器件的制造中，对配套电力金具的性能稳定性、使用寿命提出了更高的要求，线缆若脱离电力金具的吊挂，将直接威胁线路安全运行，可能导致线缆弧垂异常、绝缘磨损甚至断股，严重时引发短路或接地故障，危及电力系统的稳定供电。

2、申请号为202420418307.2的中国实用新型专利——一种防脱落的碗头挂板，包括碗头座、左夹紧结构和右夹紧结构，所述碗头座的左侧面设置有左连接板，且左连接板的前部设置有左连接套，并且左连接套内活动连接有左夹紧结构，所述碗头座的右侧面设置有右连接板，且右连接板的前部设置有右连接套，并且右连接套内活动连接有右夹紧结构，所述碗头座的后部设置有左挂板和右挂板，且左挂板和右挂板的后部之间设置有两组中套筒，所述碗头座的前部上侧面开设有安装槽，且安装槽前窄后宽设置。

3、该专利可相对稳定夹持住安装在碗头内的连接头的杆部，使其不易发生晃动或脱离，使用更安全可靠；但是球头挂环安装到位后，需要同时转动两侧的螺纹杆，调整左夹紧结构和右夹紧结构之间的距离，以完成防脱落的目的，不仅操作繁琐，而且两侧调节量难以保持一致，容易导致夹持位置偏移，影响球头吊环的球头在吊装腔内的活动；并且在杆塔高空或安装空间受限的工况下，双侧同步调节进一步增加了施工难度和作业时间，且螺纹连接在长期运行工况下存在松动隐患。

技术实现思路

1、为解决上述技术问题，本发明提供了一种具有防脱结构的电力金具，解决的技术问题是：现有电力金具与球头挂环配合，防脱结构操作繁琐，不能满足高考作业环境。为解决上述技术问题，本发明所采用的技术方案是：

2、一种具有防脱结构的电力金具，其特征在于，包括：

3、吊挂部；

4、开设有入口和吊装腔的碗头座，碗头座通过固定方式与吊挂部相连，吊装腔通过入口与外界相连通；

5、夹臂，夹臂通过铰接方式与碗头座相连；

6、用于驱动夹臂绕铰接点转动的挡件，挡件与夹臂通过活动结构相连；

7、锁止件，锁止件与挡件固定相连；

8、用于驱动锁止件向入口方向移动的第一弹性件，第一弹性件与碗头座相连；

9、还设置有用于锁定锁止件的锁紧结构，锁紧结构与碗头座相连。

10、进一步地，活动结构包括开设在夹臂或挡件中的一个上的滑槽，滑槽内以滑动方式设置有滑块，滑块与夹臂或挡件中的另一个相连。

11、进一步地，两个夹臂对称设置在入口两侧的碗头座，夹臂呈l型结构设置，夹臂中部与碗头座铰接相连。

12、进一步地，碗头座远离入口一侧开设有第一安装腔；

13、锁止件远离挡件的一端延伸至第一安装腔内；

14、锁紧结构位于第一安装腔一侧的碗头座。

15、进一步地，锁紧结构包括夹紧销，夹紧销设置在锁止件远离挡件的端面，夹紧销通过锁止配合设置有锁紧器，锁紧器与第一安装腔侧壁的碗头座通过螺纹连接。

16、进一步地，锁止件呈杆状结构设置，锁止件远离挡件的一端开设有倾斜面a，锁止件侧壁开设有锁槽；

17、锁紧结构包括开设在碗头座的第二安装腔，第二安装腔一端与第一安装腔相连通，第二安装腔另一端与外界连通；

18、第二安装腔内以滑动方式设置有与锁槽进行锁止配合的锁舌，锁舌靠近锁止件的端头开设有与倾斜面a滑动配合的倾斜面b，锁舌另一端延伸至碗头座外部设置有固定板；

19、还设置有用于驱动锁舌端部进入锁槽的第二弹性件。

20、进一步地，第一弹性件为弹簧a，弹簧a套设在锁止件外部的第一安装腔内；

21、第二弹性件为弹簧b，弹簧b套设在锁舌外部的第二安装腔内。

22、进一步地，吊挂部包括螺栓以及与碗头座固定相连的挂板，挂板开设有销孔，螺栓一端穿过销孔通过螺纹连接有螺母。

23、本发明的有益效果为：

24、通过设置夹臂、挡件、锁止件和锁紧结构，当挡件受到球头挂环进入吊装腔的外力作用时，挡件驱动夹臂绕与碗头座的铰接点转动，使得夹臂自由端向内侧转动；同时，挡件驱动锁止件向远离入口方向的一侧移动，使得锁紧结构对锁止件进行锁定，进而实现夹臂阻止球头挂环从入口处脱离，操作简便快捷，无需其他工具，提高了高空作业工况下的施工效率以及安全性。

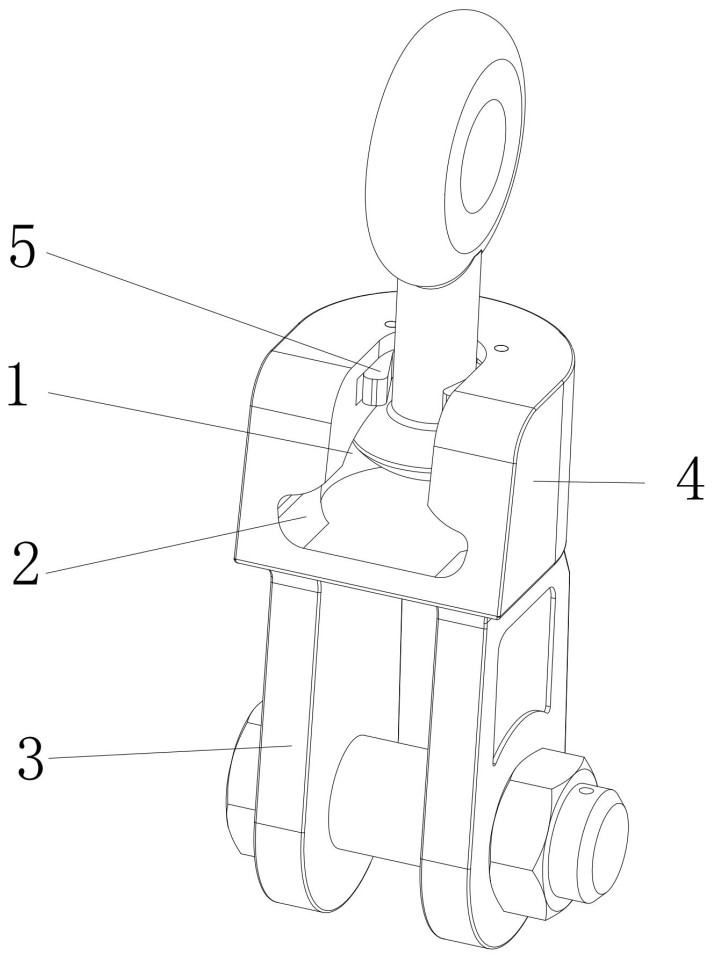

1.一种具有防脱结构的电力金具，其特征在于，包括：

2.根据权利要求1所述的一种具有防脱结构的电力金具，其特征在于：活动结构包括开设在夹臂（5）或挡件（6）中的一个上的滑槽（9），滑槽（9）内以滑动方式设置有滑块（10），滑块（10）与夹臂（5）或挡件（6）中的另一个相连。

3.根据权利要求1或2所述的一种具有防脱结构的电力金具，其特征在于：两个夹臂（5）对称设置在入口（2）两侧的碗头座（4），夹臂（5）呈l型结构设置，夹臂（5）中部与碗头座（4）铰接相连。

4.根据权利要求1所述的一种具有防脱结构的电力金具，其特征在于：碗头座（4）远离入口（2）一侧开设有第一安装腔（11）；

5.根据权利要求4所述的一种具有防脱结构的电力金具，其特征在于：锁紧结构包括夹紧销（12），夹紧销（12）设置在锁止件（7）远离挡件（6）的端面，夹紧销（12）通过锁止配合设置有锁紧器（13），锁紧器（13）与第一安装腔（11）侧壁的碗头座（4）通过螺纹连接。

6.根据权利要求4所述的一种具有防脱结构的电力金具，其特征在于：锁止件（7）呈杆状结构设置，锁止件（7）远离挡件（6）的一端开设有倾斜面a（14），锁止件（7）侧壁开设有锁槽（15）；

7.根据权利要求6所述的一种具有防脱结构的电力金具，其特征在于：第一弹性件（8）为弹簧a，弹簧a套设在锁止件（7）外部的第一安装腔（11）内；

8.根据权利要求1所述的一种具有防脱结构的电力金具，其特征在于：吊挂部（3）包括螺栓（23）以及与碗头座（4）固定相连的挂板（21），挂板（21）开设有销孔（22），螺栓（23）一端穿过销孔（22）通过螺纹连接有螺母。
