一种水轮发电机转子磁极快速拆装装置的制作方法

本申请涉及水轮发电机，具体是一种水轮发电机转子磁极快速拆装装置。

背景技术：

1、轮发电机的转子磁极是产生磁场的关键部件，其通过t形尾或鸽尾槽结构与转子支架固定。在机组大修、故障处理或磁极更新时，需要将磁极从转子中拔出或装入。

2、现有的方法是使用车间行车、千斤顶、撬杠等通用工具，配合人工操作。这种方法存在以下显著缺点：需要多人协同作业，操作步骤繁琐，对中、找正困难，拆装一个磁极往往需要数小时，安全性差：磁极重量大（可达数吨），在拆装过程中易发生晃动、卡涩或突然脱落，对设备和人员构成严重安全威胁，使用不便。

3、因此，本申请提供一种水轮发电机转子磁极快速拆装装置，以解决上述问题。

技术实现思路

1、本申请提供一种水轮发电机转子磁极快速拆装装置，旨在解决背景技术中提出的现有的方法是使用车间行车、千斤顶、撬杠等通用工具，配合人工操作。这种方法存在以下显著缺点：需要多人协同作业，操作步骤繁琐，对中、找正困难，拆装一个磁极往往需要数小时，安全性差：磁极重量大（可达数吨），在拆装过程中易发生晃动、卡涩或突然脱落，对设备和人员构成严重安全威胁，使用不便的问题。

2、为实现上述目的，本申请提供如下技术方案：一种水轮发电机转子磁极快速拆装装置，所述水轮发电机转子磁极快速拆装装置包括拆装机构；

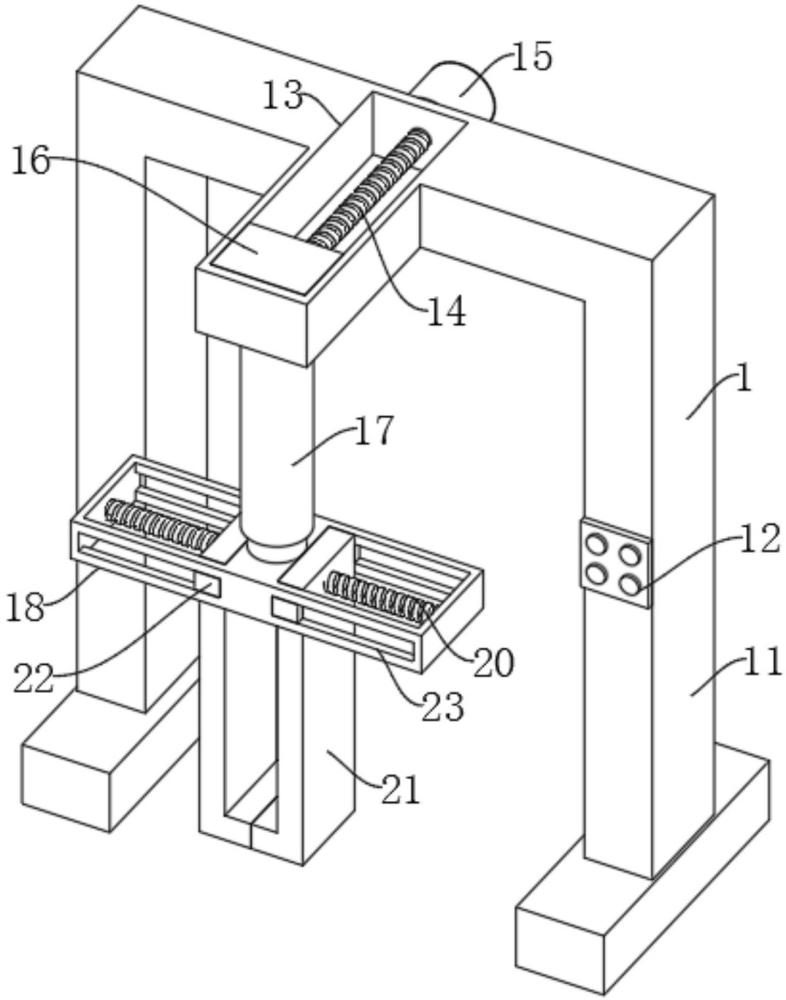

3、为了解决现有的方法是使用车间行车、千斤顶、撬杠等通用工具，配合人工操作。这种方法存在以下显著缺点：需要多人协同作业，操作步骤繁琐，对中、找正困难，拆装一个磁极往往需要数小时，安全性差：磁极重量大，在拆装过程中易发生晃动、卡涩或突然脱落，对设备和人员构成严重安全威胁，使用不便的问题，所述拆装机构包括支架，所述支架的侧面设置有控制开关，所述支架的顶部开设有移动槽，所述移动槽的内部转动连接有螺纹杆一，所述支架顶端侧面固定连接有伺服电机，所述伺服电机输出端延伸至移动槽的内部与螺纹杆一固定连接，所述螺纹杆一的外部套设有螺纹套块，所述螺纹套块的底部设置有液压杆，所述液压杆的输出端固定连接有操作架，所述操作架的内部设置有双轴电机，所述双轴电机输出端固定连接有螺纹杆二，所述螺纹杆二的外部设置有夹板，通过双轴电机带动螺纹杆二在操作架的内部转动，螺纹杆二与夹板螺纹连接，从而使得夹板带动限位块在限位槽的内部滑动，可以调整两组夹板之间的距离，通过伺服电机带动螺纹杆一在移动槽的转动，螺纹杆一与螺纹套块螺纹连接，从而使得螺纹套块带动液压杆移动，可以使得两组夹板移动到磁极的两侧，并通过液压杆带动操作架升降，通过两组夹板拉动磁极移动，可以方便对转子磁极进行安装拆卸，操作简单快捷，使用方便。

4、优选的，为了解决方便纵向移动的问题，所述螺纹杆一与螺纹套块螺纹连接，且所述螺纹套块设置于移动槽的内部，所述螺纹套块与移动槽滑动连接，螺纹杆一与螺纹套块螺纹连接，从而方便螺纹套块进行纵向移动，方便移动到磁极外部，使用方便。

5、优选的，为了解决夹板方便横向距离调节的问题，两组所述螺纹杆二对称设置于操作架的内部，且两组所述螺纹杆二与操作架转动连接，两组所述螺纹杆二外部螺纹方向开设相反，且所述螺纹杆二与操作架滑动连接，螺纹杆二与操作架转动连接，可以调整两组夹板之间的距离，从而可以适配不同尺寸磁极，使用方便。

6、优选的，为了解决方便对磁极进行夹持固定的问题，两组所述夹板呈对称设置，且所述夹板纵截面为l形，夹板呈对称设置，且为l形，可以通过底部凸块方便对磁极施加作用力，使用方便。

7、优选的，为了解决夹板移动稳定性的问题，所述夹板的顶部两侧固定连接有限位块，所述操作架的两侧开设有限位槽，所述限位块设置于限位槽的内部，且所述限位块与限位槽滑动连接，夹板带动限位块在限位槽的内部滑动，可以方便提升夹板移动的稳定性。

8、优选的，为了解决方便使用的问题，所述控制开关与伺服电机、液压杆和双轴电机电性连接，通过控制开关控制伺服电机、液压杆和双轴电机运行，方便操作。

9、该拆装机构，通过双轴电机带动螺纹杆二在操作架的内部转动，螺纹杆二与夹板螺纹连接，从而使得夹板带动限位块在限位槽的内部滑动，可以调整两组夹板之间的距离，通过伺服电机带动螺纹杆一在移动槽的转动，螺纹杆一与螺纹套块螺纹连接，从而使得螺纹套块带动液压杆移动，可以使得两组夹板移动到磁极的两侧，并通过液压杆带动操作架升降，通过两组夹板拉动磁极移动，可以方便对转子磁极进行安装拆卸，操作简单快捷，使用方便。

1.一种水轮发电机转子磁极快速拆装装置，其特征在于，所述水轮发电机转子磁极快速拆装装置包括拆装机构（1）；

2.根据权利要求1所述的水轮发电机转子磁极快速拆装装置，其特征在于：所述螺纹杆一（14）与螺纹套块（16）螺纹连接，且所述螺纹套块（16）设置于移动槽（13）的内部，所述螺纹套块（16）与移动槽（13）滑动连接。

3.根据权利要求1所述的水轮发电机转子磁极快速拆装装置，其特征在于：两组所述螺纹杆二（20）对称设置于操作架（18）的内部，且两组所述螺纹杆二（20）与操作架（18）转动连接，两组所述螺纹杆二（20）外部螺纹方向开设相反，且所述螺纹杆二（20）与操作架（18）滑动连接。

4.根据权利要求1所述的水轮发电机转子磁极快速拆装装置，其特征在于：两组所述夹板（21）呈对称设置，且所述夹板（21）纵截面为l形。

5.根据权利要求1所述的水轮发电机转子磁极快速拆装装置，其特征在于：所述夹板（21）的顶部两侧固定连接有限位块（22），所述操作架（18）的两侧开设有限位槽（23），所述限位块（22）设置于限位槽（23）的内部，且所述限位块（22）与限位槽（23）滑动连接。

6.根据权利要求1所述的水轮发电机转子磁极快速拆装装置，其特征在于：所述控制开关（12）与伺服电机（15）、液压杆（17）和双轴电机（19）电性连接。
