一种防止洗涤塔水倒流的入口气体分布器的制作方法

本技术涉及洗涤塔，尤其涉及一种防止洗涤塔水倒流的入口气体分布器。

背景技术：

1、洗涤塔是一种新型的气体净化处理设备。它是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理，净化效果很好。对煤气化工艺来说，煤气洗涤不可避免，无论什么煤气化技术都用到这一单元操作。由于其工作原理类似洗涤过程，故名洗涤塔。

2、目前气体在洗涤塔内部洗涤后从入口管排出时，会将空气中的细小水雾一同排出，水雾很容易在入口管集聚成水流，导致水倒流，影响后续设备的正常运转。

技术实现思路

1、本实用新型为了解决现有技术问题，提供一种防止洗涤塔水倒流的入口气体分布器。

2、为解决上述技术问题，本实用新型采用技术方案的基本构思是：

3、一种防止洗涤塔水倒流的入口气体分布器，包括洗涤塔本体，所述洗涤塔本体的顶部固定有入口管，所述入口管的内壁之间设置有网格板，所述网格板的底部呈锥面，所述网格板的底部铺设有环形吸水棉垫，所述网格板的底部位于中间处转动设置有转动块，所述入口管的内壁之间转动设置有转环，所述转环的顶部靠近外表面边缘处开设有环形槽。

4、可选的，所述转环的顶部和转动块的外表面之间沿圆周方向等距转动设置有多个压辊，多个所述压辊均对应与环形吸水棉垫相互压合。

5、可选的，所述转环的内壁沿圆周方向等距固定有多个涡流叶片，所述转环的外表面与入口管的内壁之间滑动卡合设置有密封圈。

6、可选的，所述入口管的外表面开设有贯穿至内部的排泄口，所述环形槽的内部底面开设有贯穿至密封圈外表面的折弯口，所述折弯口与排泄口相对。

7、可选的，所述洗涤塔本体的底部一侧连通有水箱，所述水箱的一侧设置有水泵，所述水泵的入口端与水箱相互连通。

8、可选的，所述洗涤塔本体的内部位于中间处设置有填料，所述洗涤塔本体的内部位于填料上方设置有洒水喷嘴。

9、可选的，所述水泵的出口端设置有连接管，所述连接管的一端贯穿至洗涤塔本体的内部，且与洒水喷嘴相互连通。

10、可选的，所述洗涤塔本体的内壁之间靠近顶部边缘处设置有除雾板，所述洗涤塔本体的外表面设置有两个维修门，所述洗涤塔本体的前侧位于填料下方连通有供气管。

11、采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果，当然，实施本实用新型的任一产品并不一定需要同时达到以下所述的所有优点：

12、1、本实用新型中，过滤后的气体经过除雾板初步除雾后流向入口管，在入口管的内部，通过环形吸水棉垫将气流内部的水分吸水，并且气流流动会与多个涡流叶片之间产生冲击，进而带动转环转动，转环转动时会驱动多个压辊沿着环形吸水棉垫压合转动，使环形吸水棉垫内部的水流压出，保证环形吸水棉垫始终处于吸水状态，加强对水雾的吸附力。

13、2、本实用新型中，压出的水流沿着网格板底部的锥面流向转环顶部的环形槽内部存储，在转环转动时，当折弯口每次经过排泄口时，通过折弯口将排泄口与环形槽连通，将环形槽内部存储的水流排出收集，防止水流在环形槽内部堆积漫过环形槽顶部，流入洗涤塔本体造成污染。

1.一种防止洗涤塔水倒流的入口气体分布器，包括洗涤塔本体（1），其特征在于：所述洗涤塔本体（1）的顶部固定有入口管（6），所述入口管（6）的内壁之间设置有网格板（12），所述网格板（12）的底部呈锥面，所述网格板（12）的底部铺设有环形吸水棉垫（17），所述网格板（12）的底部位于中间处转动设置有转动块（13），所述入口管（6）的内壁之间转动设置有转环（14），所述转环（14）的顶部靠近外表面边缘处开设有环形槽（18）。

2.根据权利要求1所述的一种防止洗涤塔水倒流的入口气体分布器，其特征在于：所述转环（14）的顶部和转动块（13）的外表面之间沿圆周方向等距转动设置有多个压辊（16），多个所述压辊（16）均对应与环形吸水棉垫（17）相互压合。

3.根据权利要求2所述的一种防止洗涤塔水倒流的入口气体分布器，其特征在于：所述转环（14）的内壁沿圆周方向等距固定有多个涡流叶片（15），所述转环（14）的外表面与入口管（6）的内壁之间滑动卡合设置有密封圈（19）。

4.根据权利要求3所述的一种防止洗涤塔水倒流的入口气体分布器，其特征在于：所述入口管（6）的外表面开设有贯穿至内部的排泄口（7），所述环形槽（18）的内部底面开设有贯穿至密封圈（19）外表面的折弯口（20），所述折弯口（20）与排泄口（7）相对。

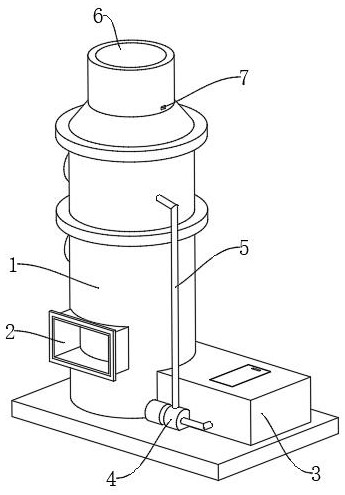

5.根据权利要求4所述的一种防止洗涤塔水倒流的入口气体分布器，其特征在于：所述洗涤塔本体（1）的底部一侧连通有水箱（3），所述水箱（3）的一侧设置有水泵（4），所述水泵（4）的入口端与水箱（3）相互连通。

6.根据权利要求5所述的一种防止洗涤塔水倒流的入口气体分布器，其特征在于：所述洗涤塔本体（1）的内部位于中间处设置有填料（8），所述洗涤塔本体（1）的内部位于填料（8）上方设置有洒水喷嘴（9）。

7.根据权利要求6所述的一种防止洗涤塔水倒流的入口气体分布器，其特征在于：所述水泵（4）的出口端设置有连接管（5），所述连接管（5）的一端贯穿至洗涤塔本体（1）的内部，且与洒水喷嘴（9）相互连通。

8.根据权利要求7所述的一种防止洗涤塔水倒流的入口气体分布器，其特征在于：所述洗涤塔本体（1）的内壁之间靠近顶部边缘处设置有除雾板（10），所述洗涤塔本体（1）的外表面设置有两个维修门（11），所述洗涤塔本体（1）的前侧位于填料（8）下方连通有供气管（2）。
