气体分离系统的制作方法

本发明涉及气体分离系统。

背景技术：

1、以往，作为将混合气体中所含的规定成分分离出来的方法，已知有将压力变动吸附法（psa法）和膜分离法组合的方法（例如专利文献1）。

2、关于专利文献1中记载的方法，采用吸附剂而将混合气体分离为废气（h2o及nox）和浓化气体（co2）后，通过膜分离法，将浓化气体分离为高浓度co2和低浓度co2。

3、专利文献1中记载的方法中，通过psa法，将作为极性气体的h2o及nox汇总为废气（杂质）而分离出来。

4、现有技术文献

5、专利文献

6、专利文献1：日本特开2012－236134号公报

技术实现思路

1、然而，想要将作为极性气体的h2o及nox中的至少一者回收而再次利用的情况下，需要将采用吸附剂而被分离出来的废气进一步分离为h2o和nox，这样会较烦杂。

2、本发明的目的在于，提供能够在将极性气体分别分离出来后再将非极性气体分离出来的气体分离系统。

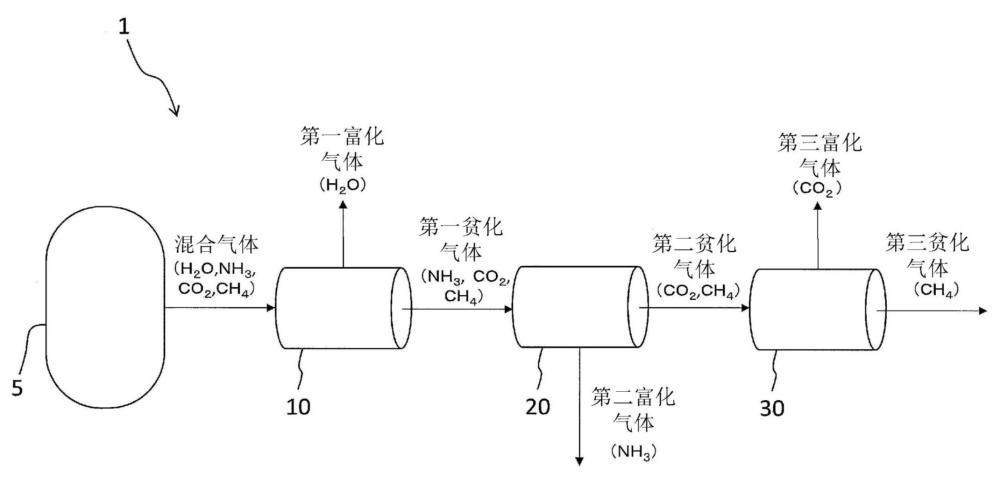

3、本发明的第一方案所涉及的气体分离系统为从包含第一极性气体、第二极性气体、第一非极性气体以及第二非极性气体的混合气体中将第二非极性气体分离出来的气体分离系统。气体分离系统具备：第一分离膜；第一分离体，该第一分离体配置于第一分离膜的下游侧；以及第二分离体，该第二分离体配置于第一分离体的下游侧。第一分离膜通过使第一极性气体选择性地透过而生成第一极性气体被富化的第一富化气体、和第一极性气体被贫化且所述第二极性气体被富化的第一贫化气体。第一分离体通过将第二极性气体分离出来而生成第二极性气体被富化的第二富化气体、和第二极性气体被贫化的第二贫化气体。第二分离体通过将第一非极性气体分离出来而生成第一非极性气体被富化的第三富化气体、和第一非极性气体被贫化的第三贫化气体。

4、本发明的第二方案所涉及的气体分离系统在上述第一方案的基础上，第一分离体为使第二极性气体选择性地透过的第二分离膜。

5、本发明的第三方案所涉及的气体分离系统在上述第二方案的基础上，第二分离膜的构成与第一分离膜的构成不同。

6、本发明的第四方案所涉及的气体分离系统在上述第一方案至第三方案中的任一方案的基础上，第二分离体为使第一非极性气体选择性地透过的第三分离膜。

7、本发明的第五方案所涉及的气体分离系统在上述第四方案的基础上，第三分离膜的构成与第一分离膜的构成不同。

8、本发明的第六方案所涉及的气体分离系统在上述第一方案至第五方案中的任一方案的基础上，被供给到第二分离体的气体中的第一极性气体的浓度低于被供给到第一分离膜的气体中的第一极性气体的浓度。

9、本发明的第七方案所涉及的气体分离系统在上述第一方案至第六方案中的任一方案的基础上，第一极性气体及第二极性气体中的至少一者被再次利用。

10、发明效果

11、根据本发明，可以提供能够在将极性气体分别分离出来后再将非极性气体分离出来的气体分离系统。

1.一种气体分离系统，其从包含第一极性气体、第二极性气体、第一非极性气体以及第二非极性气体的混合气体中将所述第二非极性气体分离出来，其特征在于，

2.根据权利要求1所述的气体分离系统，其特征在于，

3.根据权利要求2所述的气体分离系统，其特征在于，

4.根据权利要求1至3中的任一项所述的气体分离系统，其特征在于，

5.根据权利要求4所述的气体分离系统，其特征在于，

6.根据权利要求1至3中的任一项所述的气体分离系统，其特征在于，

7.根据权利要求1至3中的任一项所述的气体分离系统，其特征在于，

8.根据权利要求1至3中的任一项所述的气体分离系统，其特征在于，

9.根据权利要求1至3中的任一项所述的气体分离系统，其特征在于，

10.根据权利要求1至3中的任一项所述的气体分离系统，其特征在于，
