一种可快速拆卸多功能狭缝喷嘴的制作方法

本技术涉及一种喷嘴，尤其是一种可快速拆卸多功能狭缝喷嘴。

背景技术：

1、现有的涂布等二次加工领域的热风箱通常使用的都是狭缝式喷嘴，从喷嘴狭缝喷出的空气直接冲击的基材表面。现有的狭缝喷嘴与静压箱是同一整体，静压箱顶面封板与封板之间组装时留缝隙形成出风狭缝，该狭缝通过焊接方式固定尺寸精度，精度受静压箱焊接变形、薄板件强度的影响，狭缝尺寸精度控制难度大，一旦狭缝出现变形，无法更换，并且狭缝喷射出来的风量均匀性差，造成干燥效果不一致，影响产品质量。此外，一旦焊接成型，狭缝尺寸和出风方向固定，无法调整，无法拆卸，内部清理困难。

2、另外，现有的狭缝喷嘴喷出的空气直接冲击到基材表面，虽然能够提高干燥效率，但是在固含量低时，直冲式狭缝喷嘴的空气直冲到涂层表面，涂层易被吹花，造成产品质量不良，产品适应性差。

技术实现思路

1、为解决上述问题，本实用新型提供一种可快速拆卸多功能狭缝喷嘴，具体技术方案为：

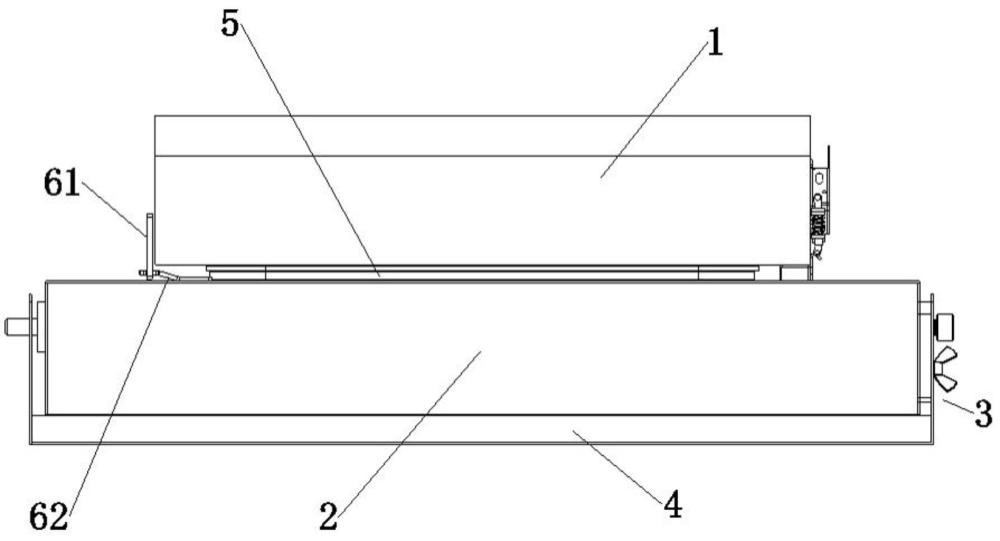

2、一种可快速拆卸多功能狭缝喷嘴，包括：静压箱，设有第一出气口；活动喷嘴，可拆卸地设于所述静压箱上，且与所述第一出气口相通，所述活动喷嘴上设有若干狭缝；活动挡板，转动设于所述活动喷嘴上，且与所述狭缝相对设置；以及锁定装置，分别与所述活动挡板和所述活动喷嘴连接，用于固定所述活动挡板的位置，以使所述活动挡板遮挡所述狭缝或避开所述狭缝。

3、优选的，所述活动喷嘴的内部设有匀风板，所述匀风板上阵列设有若干匀风孔，所述匀风板与所述狭缝相对设置。

4、优选的，所述活动挡板的两侧对称设有导风板，且所述导风板朝向所述活动喷嘴。

5、优选的，所述锁定装置包括：锁定板，设于所述活动喷嘴的一端或两端，且设有若干定位孔；以及锁定螺钉，设于所述活动挡板的吊耳上，且与所述定位孔相对设置，用于插到所述定位孔内以锁定所述活动挡板的位置。

6、优选的，还包括：密封位于所述静压箱与所述活动喷嘴之间。

7、进一步的，所述活动喷嘴上设有密封卡槽，所述密封环设于所述密封卡槽内。

8、优选的，还包括：连接装置，所述连接装置分别与所述活动喷嘴和所述静压箱连接。

9、进一步的，所述连接装置包括：固定连接板，设于所述静压箱的一端，且设有固定插槽；固定插板，设于所述活动喷嘴的一端，用于插在所述固定插槽内；定位座，设于所述活动喷嘴的另一端，用于抵在所述静压箱上；卡座，设于所述定位座上；以及卡扣，设于所述静压箱的一端，用于卡在所述卡座上，以使所述活动喷嘴固定在所述静压箱上。

10、进一步的，所述固定插板为z形。

11、优选的，所述狭缝的宽度为0.5~50mm，所述狭缝长度为10~500mm。

12、与现有技术相比本实用新型具有以下有益效果：

13、本实用新型提供的一种可快速拆卸多功能狭缝喷嘴通过静压箱与活动喷嘴配合实现活动喷嘴可拆卸，便于加工和维护，能够提高狭缝尺寸的控制精度，并且通过活动挡板和锁定装置实现狭缝吹气的导向或遮挡，能避免空气直冲涂层表面，避免涂层被吹花。

1.一种可快速拆卸多功能狭缝喷嘴，其特征在于，包括：

2.根据权利要求1所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，所述活动喷嘴（2）的内部设有匀风板（23），所述匀风板（23）上阵列设有若干匀风孔（24），所述匀风板（23）与所述狭缝（22）相对设置。

3.根据权利要求1所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，所述活动挡板（4）的两侧对称设有导风板（43），且所述导风板（43）朝向所述活动喷嘴（2）。

4.根据权利要求1所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，所述锁定装置（3）包括：

5.根据权利要求1所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，还包括：密封环（5）位于所述静压箱（1）与所述活动喷嘴（2）之间。

6.根据权利要求5所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，所述活动喷嘴（2）上设有密封卡槽（51），所述密封环（5）设于所述密封卡槽（51）内。

7.根据权利要求1至6任一项所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，还包括：连接装置，所述连接装置分别与所述活动喷嘴（2）和所述静压箱（1）连接。

8.根据权利要求7所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，所述连接装置包括：

9.根据权利要求8所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，所述固定插板（62）为z形。

10.根据权利要求1所述的一种可快速拆卸多功能狭缝喷嘴，其特征在于，所述狭缝（22）的宽度为0.5~50mm，所述狭缝（22）长度为10~500mm。
