一种土壤修复药剂精准配比混合装置的制作方法

本发明涉及混合设备，尤其涉及一种土壤修复药剂精准配比混合装置。

背景技术：

1、目前土壤在进行修复的时候，常用到修复药剂，然而修复药剂在进行配比的时候，常用到配比仪器进行配比。

2、目前，公告号为cn219984446u的中国专利公告的一种土壤修复药剂配比仪器，包括配比箱和定位板，所述配比箱的外壁上方两侧均固定安装有配料放置机构，所述配料放置机构的内壁前方设有可旋转活动的开口机构，所述定位板固定安装在配比箱的内壁上方，所述定位板的内壁上方固定安装有驱动电机，所述驱动电机的输出端设置有转轴，所述转轴的外壁下方设有搅拌机构。

3、上述方案采用粘贴式纸质或塑料刻度片作为测量标识，这种测量片在使用过程中极易因药剂沾染、环境潮湿或反复摩擦而磨损、受潮变形，导致刻度模糊不清，读数误差较大。同时，其配比过程依赖人工目视读取刻度并进行手动操作，操作人员的熟练度和读数偏差会直接影响配比精度，导致批量配比时药剂比例一致性差，因此我们提出了一种土壤修复药剂精准配比混合装置用于解决上述问题。

技术实现思路

1、本发明的目的是为了解决现有技术中存在的缺点，而提出的一种土壤修复药剂精准配比混合装置。

2、为了实现上述目的，本发明采用了如下技术方案：

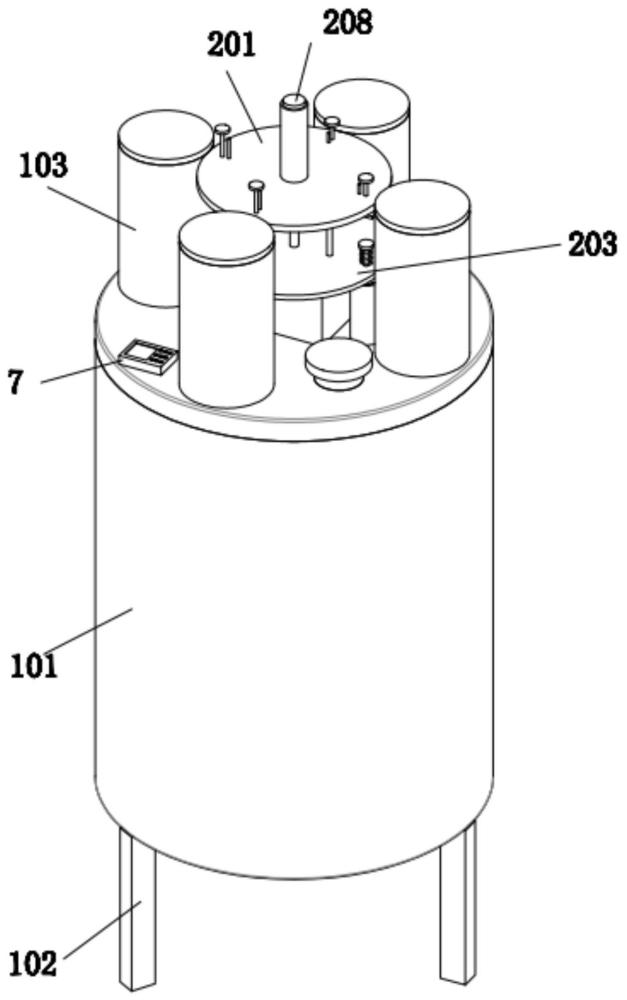

3、一种土壤修复药剂精准配比混合装置，包括：混合罐、多个储料箱、抽取机构、固定板、驱动机构、调节机构、旋转孔和可调节搅拌机构。所述混合罐的底部等间距安装有多个支撑腿；多个储料箱呈环形等间距安装在混合罐的顶部上，储料箱的一侧安装有活塞筒，活塞筒的一侧安装有与储料箱相连通的抽液管，活塞筒的底部安装有与混合罐相连通的注液管；抽取机构设置在活塞筒内，用于土壤修复药剂原料的定量抽取；固定板连接在多个储料箱之间；驱动机构设置在固定板上并与抽取机构相连接，调节机构设置在固定板上，能够对不同的物料抽取量进行调节；旋转孔开设在混合罐的顶部上，旋转孔内转动安装有旋转座，旋转座的顶部开设有矩形孔，矩形孔内滑动安装有矩形杆，矩形杆的底端安装有搅拌桨叶；可调节搅拌机构设置在矩形杆上。

4、优选的，所述混合罐的顶部安装有加注孔，混合罐的底部安装有出液管，出液管上安装有阀体。

5、优选的，所述抽取机构包括：密封板、驱动杆和活塞座。密封板连接在活塞筒内；驱动杆滑动贯穿密封板，驱动杆的顶端固定安装有挡板；活塞座滑动密封在活塞筒内，且驱动杆的底端固定连接在活塞座上。

6、优选的，所述驱动机构包括：推杆电机、驱动板、导向孔、驱动座和压缩弹簧。推杆电机连接在固定板的顶部上；驱动板设置在固定板的下方，且推杆电机的输出轴固定连接在驱动板的顶部上；导向孔等间距开设在驱动板上，且驱动杆通过导向孔贯穿驱动板；驱动座套装在驱动杆上，且驱动座与驱动板的底部相接触；压缩弹簧活动套装在驱动杆上，其顶端连接在挡板上，底端连接在驱动板的顶部上。

7、优选的，所述混合罐的顶部安装有控制箱，控制箱的顶部固定安装有两个导向杆，且驱动板滑动套装在导向杆上。

8、优选的，所述调节机构包括：多个滑动孔、刻度杆、调节板和多个螺纹孔。

9、多个滑动孔开设在固定板的顶部上，滑动孔位于对应的挡板的上方；刻度杆滑动安装在滑动孔内；调节板连接在刻度杆的底部上，且调节板位于挡板的正上方；多个螺纹孔开设在固定板上，螺纹孔内螺纹安装有调节螺杆，调节螺杆的底端转动安装在调节板上，调节螺杆的顶端固定安装有旋钮。

10、优选的，所述矩形杆的顶部固定安装有转动轴，转动轴贯穿控制箱并转动安装在驱动板的顶部上。

11、优选的，土壤修复药剂精准配比混合装置还包括：环形转板、多个固定杆和两个连接杆。环形转板转动安装在混合罐的内壁上；多个固定杆一端固定连接在环形转板，另一端固定连接在旋转座上；两个连接杆连接在环形转板的底部上，连接杆的一侧固定连接有与混合罐相接触的刮板。

12、优选的，所述可调节搅拌机构包括：多个连接轴一、多个连接轴二、搅拌杆、长条孔和限位块。多个连接轴一等间距连接在两个连接杆相互远离的一端上；多个连接轴二等间距连接在矩形杆的前侧和后侧上；搅拌杆一端转动套装在对应的连接轴一上；长条孔开设在搅拌杆的前侧上，且连接轴二贯穿对应的长条孔；限位块连接在连接轴一和连接轴二的一端上。

13、优选的，土壤修复药剂精准配比混合装置还包括：驱动电机、联动轴、驱动齿轮和从动齿轮。驱动电机连接在控制箱的顶部内壁上；联动轴顶端固定连接在驱动电机的输出轴上，联动轴的底端转动安装在混合罐的顶部上；驱动齿轮连接在联动轴上；从动齿轮连接在旋转座上，且驱动齿轮与从动齿轮相啮合。

14、优选的，所述混合罐的顶部安装有控制器，且推杆电机和驱动电机均与控制器电性连接。

15、本发明的有益效果：

16、1、通过环形布置的多组储料箱、活塞筒及独立调节机构，可针对不同土壤修复药剂单独调节抽取剂量，依托刻度杆精准把控药剂抽取量，配合推杆电机、抽取机构与单向阀的协同配合，实现多种药剂按预设比例连续、精准定量投料；

17、2、通过设置可自适应调节的搅拌机构，在注液过程中，在搅拌旋转的同时可实现上下往复升降，带动搅拌杆自适应摆动张开或收拢，实时调节搅拌半径与搅拌纵深，配合中心搅拌桨叶形成多层级、全方位搅拌流场，有效打破药剂分层、沉淀现象，极大提升多种药剂的混合均匀度。

1.一种土壤修复药剂精准配比混合装置，其特征在于，包括：

2.根据权利要求1所述的一种土壤修复药剂精准配比混合装置，其特征在于，所述混合罐（101）的顶部安装有加注孔，混合罐（101）的底部安装有出液管，出液管上安装有阀体，所述混合罐（101）的顶部安装有控制箱（401），控制箱（401）的顶部固定安装有两个导向杆（202），且驱动板（203）滑动套装在导向杆（202）上。

3.根据权利要求2所述的一种土壤修复药剂精准配比混合装置，其特征在于，所述抽取机构包括：

4.根据权利要求3所述的一种土壤修复药剂精准配比混合装置，其特征在于，所述驱动机构包括：

5.根据权利要求4所述的一种土壤修复药剂精准配比混合装置，其特征在于，所述调节机构包括：

6.根据权利要求5所述的一种土壤修复药剂精准配比混合装置，其特征在于，所述矩形杆（405）的顶部固定安装有转动轴（407），转动轴（407）贯穿控制箱（401）并转动安装在驱动板（203）的顶部上。

7.根据权利要求6所述的一种土壤修复药剂精准配比混合装置，其特征在于，还包括：

8.根据权利要求7所述的一种土壤修复药剂精准配比混合装置，其特征在于，所述可调节搅拌机构包括：

9.根据权利要求8所述的一种土壤修复药剂精准配比混合装置，其特征在于，还包括：

10.根据权利要求9所述的一种土壤修复药剂精准配比混合装置，其特征在于，所述混合罐（101）的顶部安装有控制器（7），且推杆电机（208）和驱动电机（601）均与控制器（7）电性连接。
