一种复合弓双主弦偏心轮的无级弓弦调节结构的制作方法

本技术涉及复合弓，具体是涉及一种复合弓双主弦偏心轮的无级弓弦调节结构。

背景技术：

1、复合弓作为一种体育器材，既能射箭，也能发射弹珠，能适应不同类型的用户的不同射击需求，用途多样，因此，受到射箭爱好者的青睐。

2、复合弓通常包括弓把、弓片、偏心轮以及弓弦，如专利cn221376442u公开的一种两用复合弓，其具有弓把、弓片，弓片设置于弓把的两端，每一弓片上均设置有滑轮，并且，于两滑轮之间缠绕有弓弦，弓弦上设置有撒放装置，并且，撒放装置为磁力座。使用时，将箭或钢珠装配至撒放装置上，然后拉动弓弦，在滑轮转动的同时弓片形变蓄力，松开撒放装置后，弓片和滑轮复位，并将箭或钢珠发射出去。由于使用过程中，弓弦会随着使用时间的延长而出现延展，导致其弓弦的张紧力不够，因此，需要对弓弦进行调整，确保弓弦的两股上的张紧力能一致，有效防止箭或钢珠发射时射偏的问题出现。为了方便弓弦的两股弦的调节，行业中通过在弓弦缠绕的偏心轮上设置定弦扣来压住弓弦，如专利cn220489839u公开的一种定弦扣及带有定弦扣的双主弦复合弓，此时，滑轮一和滑轮而上分别设置有一个弧弦点，两个纽扣式挂弦点和两个轮槽，主弦对折后形成两股弦，主弦的对折处套设在滑轮一的弧弦点处，主弦的自由端分别固定在滑轮二的两个纽扣式的挂弦点上，并且，滑轮一上设置有定弦扣，定弦扣的扣片通过紧固螺丝与滑轮一连接，扣片的两个压弦部分别朝向滑轮一的两个轮槽并将轮槽中的主弦的两股弦压紧在滑轮一上。当弓使用一段时间后出现弓弦的两股长度不一致时，可松开定弦扣后即可抽动两股弦，实现快速调节。但是，实际使用时，由于拉弓时弓弦受到的作用力非常大且弓弦的表面也较为光滑，导致带有扣片的定弦扣无法完全压紧弓弦，即使用过程中弓弦的两股仍会出现轻微抽动，从而导致两股弦上的张紧力不同，仍存在射偏的风险，因此，行业中急需一款操作方便且能微调弓弦的结构来实现弓弦的调节。

技术实现思路

1、针对现有技术中存在的上述问题，现旨在提供一种复合弓双主弦偏心轮的无级弓弦调节结构，以在偏心轮上设置有伸缩调节件，且伸缩调节件的一端延伸至偏心轮的弦槽内并抵接于弦槽内的弓弦上，使得在需要调节该弦槽内对应的弓弦的松紧时，可通过伸缩调节件延伸至弦槽内的长度来实现，通过伸缩调节件延伸至弦槽内的一端推抵线槽内的弓弦，从而将弓弦张紧或放松，从而满足快速调节弓弦的使用需求，使用更方便，并且，结合偏心轮上原本的弦槽进行调节，通过弦槽限制调节过程中的弓弦的偏移，确保伸缩调节件的端部能始终抵接于弓弦的轴心位置，防止伸缩调节件的端部顶偏弓弦或弓弦与伸缩调节件的端部脱离的问题，无需在伸缩调节件的端部设置适配弓弦形状的转接件，结构更简单，更加可靠，成本更低。

2、具体技术方案如下：

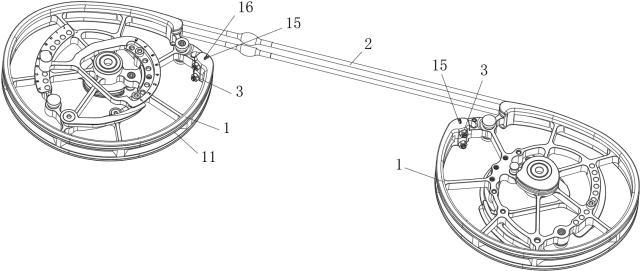

3、一种复合弓双主弦偏心轮的无级弓弦调节结构，设置于复合弓的偏心轮上，用于调节缠绕于偏心轮的弦槽内的弓弦的松紧，具有这样的特征，包括：伸缩调节件，伸缩调节件安装于偏心轮上且位于背离弦槽开口的一侧，伸缩调节件的一端延伸至对应的弦槽内并抵接于弦槽内的弓弦上，并且，伸缩调节件做伸入至弦槽内或从弦槽内缩回的运动。

4、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，伸缩调节件为螺钉，偏心轮上开设有连通弦槽的螺纹调节孔，伸缩调节件螺纹安装于螺纹调节孔内。

5、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，伸缩调节件上还设置有限位螺母，限位螺母与伸缩调节件螺纹连接，且伸缩调节件在偏心轮上调节到位后，限位螺母抵紧于偏心轮上。

6、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，还包括垫块，垫块设置于伸缩调节件延伸至弦槽内的一端的端面上，并且，垫块抵接于弦槽内的弓弦上。

7、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，垫块为尼龙材质。

8、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，伸缩调节件延伸至弦槽内的一端的端面上开设有嵌孔，垫块背离抵接弓弦的一端嵌入至嵌孔内。

9、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，偏心轮上且每一弦槽均对应有伸缩调节件。

10、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，偏心轮上且位于每一伸缩调节件所在的部位的弦槽的槽沿均向外突出布置以形成延伸部。

11、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，偏心轮上且位于安装伸缩调节件的部位上设置有加强部，且在伸缩调节件为螺丝时，螺纹调节孔设置于加强部上。

12、上述的一种复合弓双主弦偏心轮的无级弓弦调节结构，其中，偏心轮上且位于弦槽的外侧的槽壁上开设有可视窗口，并且，可视窗口设置于弦槽对应的伸缩调节件处，可视窗口沿对应的伸缩调节件的伸缩方向布，于可视窗口的口沿上且沿对应的伸缩调节件的伸缩方向设置有调节刻度。

13、上述技术方案的积极效果是：

14、上述的复合弓双主弦偏心轮的无级弓弦调节结构，通过在偏心轮上设置有伸缩调节件，且伸缩调节件的一端延伸至弦槽内并抵接于对应的弦槽内的弓弦上，通过伸缩调节件的伸缩运动，使得伸缩调节件延伸至弦槽内的一端延伸至弦槽内的长度可调节，从而使得该弦槽内的对应的一股弦能被拉紧或放松，从而实现对该股弦的张紧力的调节，整个调节过程仅需操作对应的伸缩调节件即可，无需对其他结构进行操作，达到快速调节弓弦的目的，调节更方便，并且，可通过伸缩调节件的伸出距离的调整来满足弓弦不同松紧调节需求，不会出现调节过松或过紧的问题，适应性更好，调节精度更高，并且，充分利用了偏心轮上原本的弦槽结构，通过弦槽的配合对被调节的弓弦进行侧向限位，使得伸缩调节件的端部能始终抵接于弓弦的轴心位置，不会出现顶偏或与弓弦脱离的问题，使得伸缩调节件的端部可直接抵接于弓弦上，无需在伸缩调节件的端部设置任何适配弓弦形状的转接件，结构更简单，更加可靠，成本更低。

1.一种复合弓双主弦偏心轮的无级弓弦调节结构，设置于复合弓的偏心轮上，用于调节缠绕于所述偏心轮的弦槽内的弓弦的松紧，其特征在于，包括：伸缩调节件，所述伸缩调节件安装于所述偏心轮上且位于背离所述弦槽开口的一侧，所述伸缩调节件的一端延伸至对应的所述弦槽内并抵接于所述弦槽内的所述弓弦上，并且，所述伸缩调节件做伸入至所述弦槽内或从所述弦槽内缩回的运动。

2.根据权利要求1所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述伸缩调节件为螺钉，所述偏心轮上开设有连通所述弦槽的螺纹调节孔，所述伸缩调节件螺纹安装于所述螺纹调节孔内。

3.根据权利要求2所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述伸缩调节件上还设置有限位螺母，所述限位螺母与所述伸缩调节件螺纹连接，且所述伸缩调节件在所述偏心轮上调节到位后，所述限位螺母抵紧于所述偏心轮上。

4.根据权利要求1所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，还包括垫块，所述垫块设置于所述伸缩调节件延伸至所述弦槽内的一端的端面上，并且，所述垫块抵接于所述弦槽内的所述弓弦上。

5.根据权利要求4所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述垫块为尼龙材质。

6.根据权利要求4或5所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述伸缩调节件延伸至所述弦槽内的一端的端面上开设有嵌孔，所述垫块背离抵接所述弓弦的一端嵌入至所述嵌孔内。

7.根据权利要求1所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述偏心轮上且每一所述弦槽均对应有所述伸缩调节件。

8.根据权利要求1所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述偏心轮上且位于每一所述伸缩调节件所在的部位的所述弦槽的槽沿均向外突出布置以形成延伸部。

9.根据权利要求2所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述偏心轮上且位于所述安装伸缩调节件的部位上设置有加强部，且在所述伸缩调节件为螺丝时，所述螺纹调节孔设置于所述加强部上。

10.根据权利要求1所述的复合弓双主弦偏心轮的无级弓弦调节结构，其特征在于，所述偏心轮上且位于所述弦槽的外侧的槽壁上开设有可视窗口，并且，所述可视窗口设置于所述弦槽对应的所述伸缩调节件处，所述可视窗口沿对应的所述伸缩调节件的伸缩方向布置，同时，于所述可视窗口的口沿上且沿对应的所述伸缩调节件的伸缩方向设置有调节刻度。
