一种保温板加工用的层压装置的制作方法
本技术涉及保温板加工的，尤其涉及一种保温板加工用的层压装置。
背景技术：
1、保温板主要用于减少热量传递，起到隔热保温的作用，其通常由保温芯材与表面防护层组成，通过不同材料的复合实现优异的隔热、防火、防水及机械强度性能。
2、在保温板加工过程中，通过层压能使保温芯材与防护层紧密结合，形成稳定的整体结构，显著提升保温板的综合性能，同时增强材料间的粘结强度，防止分层、脱落，还能使保温板具备更好的防水、防潮与抗冲击能力。
3、现有技术中，在对保温板进行层压加工时，由于保温板本身质地柔软且热敏感性强，使得芯层与防护层的粘结固化成型较为缓慢，且材料受挤压会从保温板的边缘处溢出并形成参差不齐的毛边，不仅影响层压精度和外观质量，还会造成保温板尺寸不一致。
技术实现思路
1、本部分的目的在于概述本实用新型的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。
2、鉴于上述现有一种保温板加工用的层压装置存在的问题，提出了本实用新型。
3、因此，本实用新型目的是提供一种保温板加工用的层压装置，其为了解决“在对保温板进行层压加工时，由于保温板本身质地柔软且热敏感性强，使得芯层与防护层的粘结固化成型较为缓慢，且材料受挤压会从保温板的边缘处溢出并形成参差不齐的毛边，不仅影响层压精度和外观质量，还会造成保温板尺寸不一致”的问题。
4、为解决上述技术问题，本实用新型提供如下技术方案：包括：
5、加工台；
6、固定单元、层压单元，所述固定单元以及层压单元均设置在加工台上，固定单元和层压单元分别用于对保温板固定、层压；
7、降温组件、刮除组件，所述降温组件以及刮除组件均设置在层压单元上，降温组件和刮除组件分别对保温板层压降温、边缘材料刮除。
8、作为本实用新型所述一种保温板加工用的层压装置的一种优选方案，其中：所述固定单元包括第一侧板，第一侧板固定连接在加工台的顶面上，所述加工台上开设有第一开口，第一开口的一侧内壁转动连接有丝杆，加工台的一侧表面固定连通有往复电机，往复电机的输出端与丝杆的另一端固定连接，丝杆的杆臂螺纹连接有第二侧板，第二侧板滑动连接在第一开口内。
9、作为本实用新型所述一种保温板加工用的层压装置的一种优选方案，其中：所述层压单元包括立架，立架固定连接在加工台的顶面上，立架远离加工台的一面固定连通有电动推杆，电动推杆的伸缩端固定连接有层压板。
10、作为本实用新型所述一种保温板加工用的层压装置的一种优选方案，其中：所述降温组件包括第一连接板，第一连接板固定连接在层压板上，所述加工台的底面上固定连接有气盒，气盒内滑动连接有活动板，第一连接板活动贯穿气盒，并与活动板固定连接，气盒的两侧表面固定连通有导管，两个导管的另一端均固定贯穿加工台。
11、作为本实用新型所述一种保温板加工用的层压装置的一种优选方案，其中：所述刮除组件包括两个第二连接板，两个第二连接板均固定连接在层压板上，两个第二连接板上均固定连接有刮板，所述加工台上开设有两个第二开口，两个刮板均活动设置在相应的第二开口内。
12、作为本实用新型所述一种保温板加工用的层压装置的一种优选方案，其中：所述立架上开设有第三开口，所述第一连接板滑动连接在第三开口内。
13、作为本实用新型所述一种保温板加工用的层压装置的一种优选方案，其中：所述加工台的底面固定连接有两个滑轨，两个滑轨上均滑动连接有存储盒。
14、作为本实用新型所述一种保温板加工用的层压装置的一种优选方案，其中：所述加工台的底面固定连接有两个滑轨，两个滑轨上均滑动连接有存储盒。
15、本实用新型的有益效果：
16、1、通过固定单元与层压单元便于对待压合的保温板固定与层压，而降温组件能够在保温板层压过程中对材料降温，加速固化进程，提升保温板的层压成型效率，同时刮除组件在保温板层压后，迅速对两侧挤压出的材料刮除，提高保温板的边缘精度，避免多余材料影响保温板的后续加工。

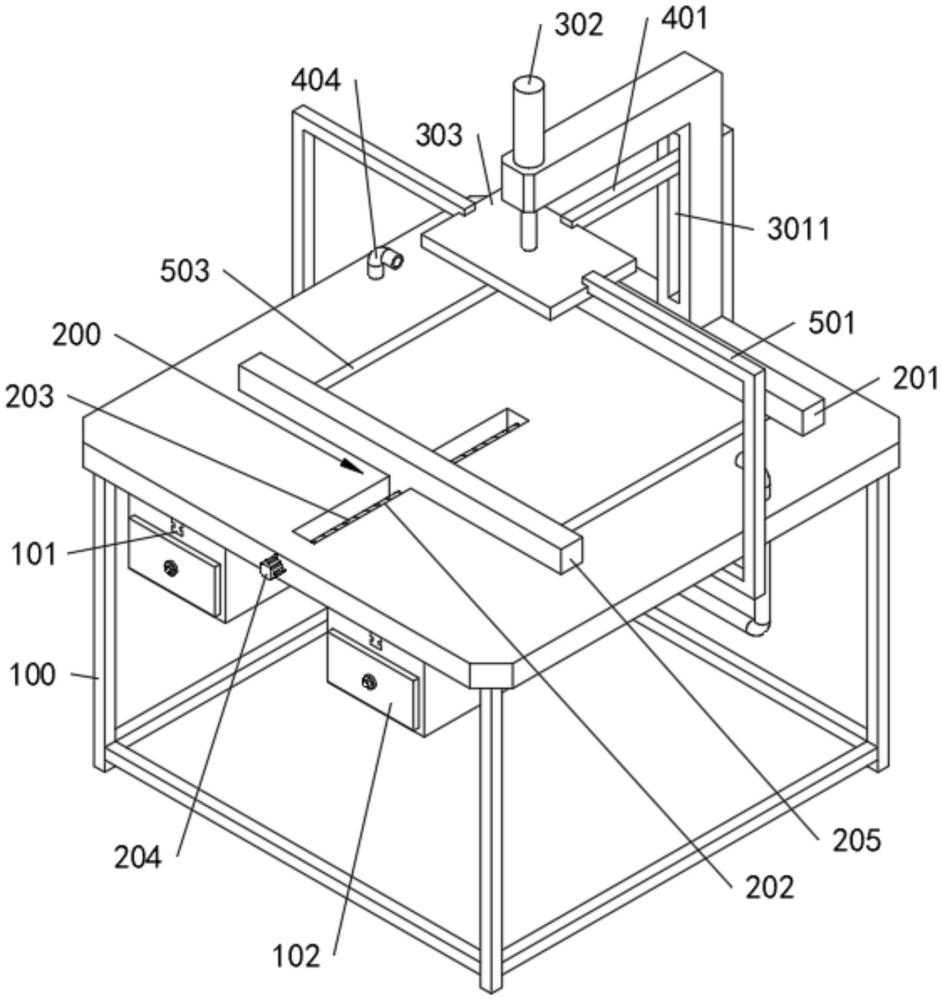

1.一种保温板加工用的层压装置，其特征在于：包括：
2.根据权利要求1所述的一种保温板加工用的层压装置，其特征在于：所述固定单元(200)包括第一侧板(201)，第一侧板(201)固定连接在加工台(100)的顶面上，所述加工台(100)上开设有第一开口(202)，第一开口(202)的一侧内壁转动连接有丝杆(203)，加工台(100)的一侧表面固定连通有往复电机(204)，往复电机(204)的输出端与丝杆(203)的另一端固定连接，丝杆(203)的杆臂螺纹连接有第二侧板(205)，第二侧板(205)滑动连接在第一开口(202)内。
3.根据权利要求2所述的一种保温板加工用的层压装置，其特征在于：所述层压单元(300)包括立架(301)，立架(301)固定连接在加工台(100)的顶面上，立架(301)远离加工台(100)的一面固定连通有电动推杆(302)，电动推杆(302)的伸缩端固定连接有层压板(303)。
4.根据权利要求3所述的一种保温板加工用的层压装置，其特征在于：所述降温组件(400)包括第一连接板(401)，第一连接板(401)固定连接在层压板(303)上，所述加工台(100)的底面上固定连接有气盒(402)，气盒(402)内滑动连接有活动板(403)，第一连接板(401)活动贯穿气盒(402)，并与活动板(403)固定连接，气盒(402)的两侧表面固定连通有导管(404)，两个导管(404)的另一端均固定贯穿加工台(100)。
5.根据权利要求4所述的一种保温板加工用的层压装置，其特征在于：所述刮除组件(500)包括两个第二连接板(501)，两个第二连接板(501)均固定连接在层压板(303)上，两个第二连接板(501)上均固定连接有刮板(502)，所述加工台(100)上开设有两个第二开口(503)，两个刮板(502)均活动设置在相应的第二开口(503)内。
6.根据权利要求5所述的一种保温板加工用的层压装置，其特征在于：所述立架(301)上开设有第三开口(3011)，所述第一连接板(401)滑动连接在第三开口(3011)内。
7.根据权利要求6所述的一种保温板加工用的层压装置，其特征在于：所述加工台(100)的底面固定连接有两个滑轨(101)，两个滑轨(101)上均滑动连接有存储盒(102)。
8.根据权利要求7所述的一种保温板加工用的层压装置，其特征在于：所述气盒(402)的一侧表面固定连通有进气管(4021)，进气管(4021)与两个导管(404)上均设置有单向阀。
