一种放射性渣水循环处置设备的制作方法

本发明属于废水处理，具体涉及一种放射性渣水循环处置设备。

背景技术：

1、放射性废水是指含有放射性核素或被其污染的废水，主要来源于核电站运行、核燃料循环、核技术利用及核事故等过程，根据放射性水平，通常分为低、中、高水平放射性废水，其处理需遵循减量化、无害化原则，常见方法包括蒸发浓缩、离子交换、膜分离、化学沉淀等，旨在将放射性核素分离浓缩后进行固化处置或安全贮存。

2、现有的循环设备在使用时缺少刮料组件，消毒箱内部对废渣水消毒排出后仍然有部分残渣附着在防辐射层的表面，不便于工作人员清理消毒箱内部，同时对于加药口处缺少定量下药组件，对废渣水消毒时难以把握加药量，容易造成加药过多导致浪费的情况，此外对于过滤箱内部的过滤网，在长时间使用后需要对过滤网进行清洗或更换，缺少拆装组件不便于工作人员取出过滤网。

技术实现思路

1、为解决上述背景技术中提出的问题。本发明提供了一种放射性渣水循环处置设备，具有消毒箱内部可刮料，加药口可定量下药，过滤网可拆装的特点。

2、为实现上述目的，本发明提供如下技术方案：一种放射性渣水循环处置设备，包括消毒箱，所述消毒箱的内部表面固定连接有防辐射层，消毒箱的内部一侧固定连接有下药口，消毒箱的内部上端固定连接有固定盘，消毒箱的下端固定连接有下料口，下料口的下端固定连接有过滤箱，过滤箱的一侧固定连接有出水口，固定盘的一侧设置有刮料组件，下药口的上端设置有定量下药组件，过滤箱的内部设置有拆装组件。

3、优选的，所述刮料组件包括固定板、一号电机、丝杆、紧贴机构、滑动套、固定环和刮板，其中，固定盘的表面对称设置有固定板，固定板的上端固定连接有一号电机，一号电机的下端设置有丝杆，丝杆的表面螺纹连接有滑动套，滑动套的表面固定连接有固定环，固定环的内部对称设置有紧贴机构，固定环的一侧设置有若干刮板。

4、优选的，所述紧贴机构包括圆盘、推杆和弹簧，其中，固定环的内部滑动连接有圆盘，圆盘的一侧固定连接有推杆，推杆的表面设置有弹簧。

5、优选的，所述固定环的内部一侧滑动连接有导向杆，丝杆的下端固定连接有限位环，限位环的上端转动连接有限位套。

6、优选的，所述定量下药组件包括箱体、齿条、一号齿轮、转轴、固定块、二号电机、推药块、下隔板和上隔板，其中，下药口的上端固定连接有箱体，箱体的内部滑动连接有齿条，齿条的下端啮合有一号齿轮，一号齿轮的内部固定连接有转轴，转轴的表面转动连接有固定块，固定块的一侧固定连接有二号电机，齿条的一端固定连接有推药块，推药块的下端滑动连接有下隔板，推药块的上端滑动连接有上隔板。

7、优选的，所述箱体的上端对称设置有铰接座，铰接座的表面转动连接有箱门，箱门的上端固定连接有卡柱，卡柱的表面卡接有卡板。

8、优选的，所述上隔板的上端固定连接有斜坡板，齿条的另一端固定连接有挡板。

9、优选的，所述拆装组件包括过滤网、安装框、安装板、安装块、插销、连接块、滑块、螺杆、驱动机构和限位板，其中，过滤箱的内部固定连接有安装框，安装框的内部滑动连接有过滤网，过滤网的一侧固定连接有安装板，安装板的内部滑动连接有安装块，安装块的内部滑动连接有插销，插销的表面滑动连接有限位板，插销的上端固定连接有连接块，连接块的上端固定连接有滑块，滑块的内部螺纹连接有螺杆，螺杆的一端设置有驱动机构。

10、优选的，所述驱动机构包括转杆、二号齿轮、蜗杆、转盘和固定架，其中，螺杆的一端固定连接有转杆，转杆的表面固定连接有二号齿轮，二号齿轮的一侧啮合有蜗杆，蜗杆的上端固定连接有转盘，蜗杆的表面转动连接有固定架。

11、优选的，所述安装板的上端和下端固定连接有密封垫，安装板的一侧对称设置有拉杆，拉杆的表面固定连接有防滑套。

12、与现有技术相比，本发明的有益效果是：

13、1、本发明通过设置刮料组件，实现了对消毒箱内部的残渣刮除，便于工作人员清理消毒箱内部，提高了装置的使用效果，设置紧贴机构使刮板紧贴在防辐射层的表面，便于提高刮板的刮除效果。

14、2、本发明通过设置定量下药组件，实现了对消毒药剂的定量投放，避免下药过多导致浪费，提高了装置的实用性，设置斜坡板便于使药剂通过上隔板进入到推药块内部，设置挡板防止齿条移动时脱离与齿轮的啮合，有利于提高结构在运行时的可靠性。

15、3、本发明通过设置拆装组件，实现了对过滤网的拆卸安装，便于工作人员拆下过滤网进行清洗或更换，避免了装置的过滤效果变差，设置密封垫封堵住过滤网和过滤箱之间的缝隙，有利于防止废渣水从缝隙处渗出。

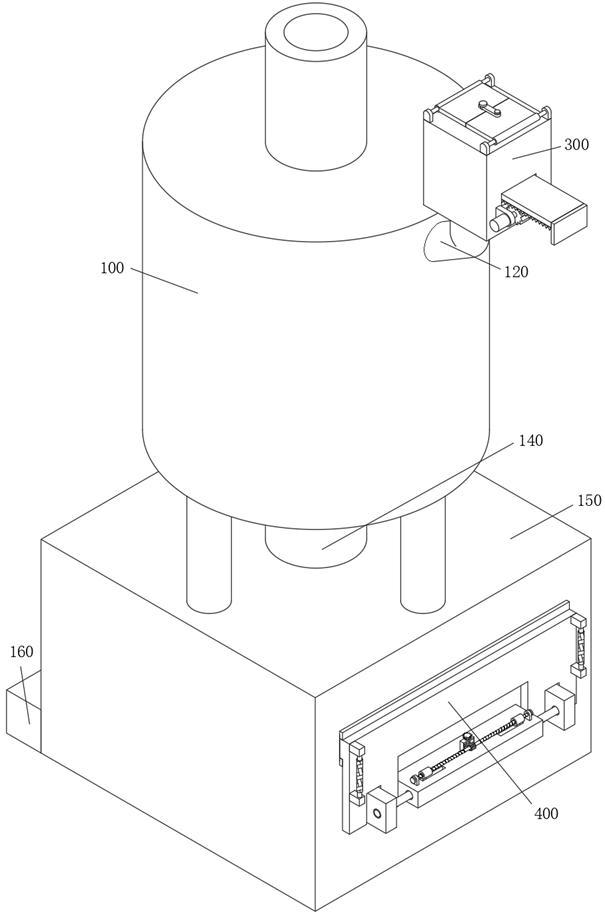

1.一种放射性渣水循环处置设备，包括消毒箱（100），其特征在于：所述消毒箱（100）的内部表面固定连接有防辐射层（110），消毒箱（100）的内部一侧固定连接有下药口（120），消毒箱（100）的内部上端固定连接有固定盘（130），消毒箱（100）的下端固定连接有下料口（140），下料口（140）的下端固定连接有过滤箱（150），过滤箱（150）的一侧固定连接有出水口（160），固定盘（130）的一侧设置有刮料组件（200），下药口（120）的上端设置有定量下药组件（300），过滤箱（150）的内部设置有拆装组件（400）。

2.根据权利要求1所述的一种放射性渣水循环处置设备，其特征在于：所述刮料组件（200）包括固定板（210）、一号电机（220）、丝杆（230）、紧贴机构（240）、滑动套（250）、固定环（260）和刮板（270），其中，固定盘（130）的表面对称设置有固定板（210），固定板（210）的上端固定连接有一号电机（220），一号电机（220）的下端设置有丝杆（230），丝杆（230）的表面螺纹连接有滑动套（250），滑动套（250）的表面固定连接有固定环（260），固定环（260）的内部对称设置有紧贴机构（240），固定环（260）的一侧设置有若干刮板（270）。

3.根据权利要求2所述的一种放射性渣水循环处置设备，其特征在于：所述紧贴机构（240）包括圆盘（241）、推杆（242）和弹簧（243），其中，固定环（260）的内部滑动连接有圆盘（241），圆盘（241）的一侧固定连接有推杆（242），推杆（242）的表面设置有弹簧（243）。

4.根据权利要求2所述的一种放射性渣水循环处置设备，其特征在于：所述固定环（260）的内部一侧滑动连接有导向杆，丝杆（230）的下端固定连接有限位环，限位环的上端转动连接有限位套。

5.根据权利要求1所述的一种放射性渣水循环处置设备，其特征在于：所述定量下药组件（300）包括箱体（310）、齿条（320）、一号齿轮（330）、转轴（340）、固定块（350）、二号电机（360）、推药块（370）、下隔板（380）和上隔板（390），其中，下药口（120）的上端固定连接有箱体（310），箱体（310）的内部滑动连接有齿条（320），齿条（320）的下端啮合有一号齿轮（330），一号齿轮（330）的内部固定连接有转轴（340），转轴（340）的表面转动连接有固定块（350），固定块（350）的一侧固定连接有二号电机（360），齿条（320）的一端固定连接有推药块（370），推药块（370）的下端滑动连接有下隔板（380），推药块（370）的上端滑动连接有上隔板（390）。

6.根据权利要求5所述的一种放射性渣水循环处置设备，其特征在于：所述箱体（310）的上端对称设置有铰接座，铰接座的表面转动连接有箱门，箱门的上端固定连接有卡柱，卡柱的表面卡接有卡板。

7.根据权利要求5所述的一种放射性渣水循环处置设备，其特征在于：所述上隔板（390）的上端固定连接有斜坡板，齿条（320）的另一端固定连接有挡板。

8.根据权利要求1所述的一种放射性渣水循环处置设备，其特征在于：所述拆装组件（400）包括过滤网（410）、安装框（420）、安装板（430）、安装块（440）、插销（450）、连接块（451）、滑块（460）、螺杆（470）、驱动机构（480）和限位板（490），其中，过滤箱（150）的内部固定连接有安装框（420），安装框（420）的内部滑动连接有过滤网（410），过滤网（410）的一侧固定连接有安装板（430），安装板（430）的内部滑动连接有安装块（440），安装块（440）的内部滑动连接有插销（450），插销（450）的表面滑动连接有限位板（490），插销（450）的上端固定连接有连接块（451），连接块（451）的上端固定连接有滑块（460），滑块（460）的内部螺纹连接有螺杆（470），螺杆（470）的一端设置有驱动机构（480）。

9.根据权利要求8所述的一种放射性渣水循环处置设备，其特征在于：所述驱动机构（480）包括转杆（481）、二号齿轮（482）、蜗杆（483）、转盘（484）和固定架（485），其中，螺杆（470）的一端固定连接有转杆（481），转杆（481）的表面固定连接有二号齿轮（482），二号齿轮（482）的一侧啮合有蜗杆（483），蜗杆（483）的上端固定连接有转盘（484），蜗杆（483）的表面转动连接有固定架（485）。

10.根据权利要求8所述的一种放射性渣水循环处置设备，其特征在于：所述安装板（430）的上端和下端固定连接有密封垫，安装板（430）的一侧对称设置有拉杆，拉杆的表面固定连接有防滑套。
