一种弹弓电子自动计分靶的制作方法

本技术涉及一种计分靶，特别涉及一种弹弓电子自动计分靶。

背景技术：

1、计分靶是一种用于射击训练或娱乐的设备，能够自动记录击中目标的分数并显示结果，常见于软弹枪、真人cs或儿童玩具场景。它通常具备自动回位、声光提示和计分功能，帮助用户提升瞄准精度和训练效率。传统设计较为简洁，但是使用寿命相对有限，部分产品计分精度还有待提高。缺少一种综合性能更佳的产品，耐用、稳定且准确。‌

技术实现思路

1、针对现有的技术不足，本实用新型提供一种弹弓电子自动计分靶。

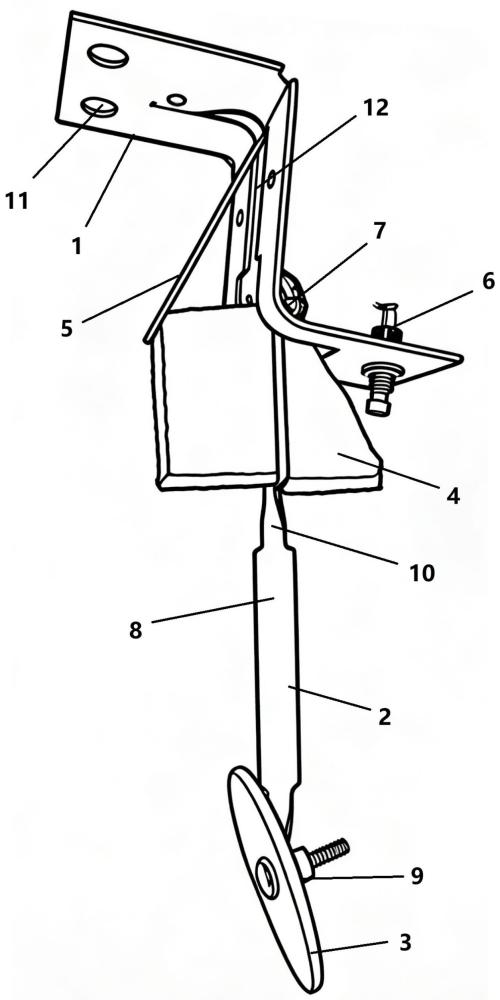

2、为了实现上述目的，本实用新型所采取的技术方案是：一种弹弓电子自动计分靶，包括基座、摆杆和击板，所述摆杆底部与击板之间固定连接，所述摆杆顶部与基座之间铰接连接，且摆杆在相对基座转动方向上弹性限位，所述摆杆上设有阻尼件，所述基座上还设有抵接阻尼件的弹片，所述基座上又设有感应位置或接触计数的传感器，所述摆杆弹性摆动时阻尼件靠近或接触传感器。

3、所述摆杆具有连接端、过渡段和固定端，所述连接端呈t字形结构，所述连接端与过渡段之间、过渡段与固定端之间均具有扭转形状的转换部，所述过渡段分别垂直连接端和固定端。

4、所述基座为z字形结构，所述基座顶部一端设有连接孔，所述基座在中间段设有沿长度所在方向且同为z字形路径的镂空槽，所述弹片一端在镂空槽处固定连接基座。

5、所述连接端具有抵接限位的触位平面，所述基座在内角处设有限位肋，所述限位肋与基座之间形成供连接端穿过的开孔。

6、所述击板为圆板形结构，所述固定端与击板之间设有螺栓组件。

7、所述基座在转折的外缘处设有豁口。

8、本实用新型的有益效果：本实用新型所提供的一种弹弓电子自动计分靶能够有效提升计分的准确性与设备的耐用性，通过摆杆结构的优化设计及阻尼件与弹片的协同作用，减缓冲击力并稳定回位，降低误判率；传感器精准感应摆杆摆动幅度或接触次数，实现分数自动识别与累计；z字形基座与镂空槽布局增强结构强度，豁口避免干涉，螺栓组件便于拆装维护；整体结构紧凑，响应灵敏，适用于多种使用场景。

1.一种弹弓电子自动计分靶，其特征在于，包括基座、摆杆和击板，所述摆杆底部与击板之间固定连接，所述摆杆顶部与基座之间铰接连接，且摆杆在相对基座转动方向上弹性限位，所述摆杆上设有阻尼件，所述基座上还设有抵接阻尼件的弹片，所述基座上又设有感应位置或接触计数的传感器，所述摆杆弹性摆动时阻尼件靠近或接触传感器。

2.如权利要求1所述的一种弹弓电子自动计分靶，其特征在于，所述摆杆具有连接端、过渡段和固定端，所述连接端呈t字形结构，所述连接端与过渡段之间、过渡段与固定端之间均具有扭转形状的转换部，所述过渡段分别垂直连接端和固定端。

3.如权利要求1或2所述的一种弹弓电子自动计分靶，其特征在于，所述基座为z字形结构，所述基座顶部一端设有连接孔，所述基座在中间段设有沿长度所在方向且同为z字形路径的镂空槽，所述弹片一端在镂空槽处固定连接基座。

4.如权利要求2所述的一种弹弓电子自动计分靶，其特征在于，所述连接端具有抵接限位的触位平面，所述基座在内角处设有限位肋，所述限位肋与基座之间形成供连接端穿过的开孔。

5.如权利要求2所述的一种弹弓电子自动计分靶，其特征在于，所述击板为圆板形结构，所述固定端与击板之间设有螺栓组件。

6.如权利要求2所述的一种弹弓电子自动计分靶，其特征在于，所述基座在转折的外缘处设有豁口。
