一种面膜加工用多层复合基材贴合压合装置的制作方法
本技术涉及面膜加工压合，尤其涉及一种面膜加工用多层复合基材贴合压合装置。
背景技术：
1、面膜是美容保养品的一种载体，目前粉末调和、高岭土、无纺布、蚕丝面膜、天丝面膜、生物纤维面膜、不织布面膜材质的面膜使用十分广泛，面膜是护肤品中的一个大类别，其最基本也是最重要的目的是利用面膜布上所吸收承载的精华液对脸部进行修复保养，在此基础上配合其它精华成分实现其它的保养功能，例如补水保湿、美白、抗衰老、平衡油脂等等，面膜的制作需要多层复合基材来进行压合并切割成对应的面膜形状，故需要使用到一种面膜加工用多层复合基材贴合压合装置；
2、现有的压合装置在使用时，多层基材在压合前，需要工作人员将其均匀铺设在压合台上方，多层复合基材在铺设完成后，需要工作人员握持住基材的两端，并拉紧来进行压合操作，但多层基材若出现褶皱，在压合后面膜无法处于平整状态，出现次品易让成本提升，因此我们提出了一种面膜加工用多层复合基材贴合压合装置。
技术实现思路
1、有鉴于此，本申请提供一种面膜加工用多层复合基材贴合压合装置，旨在解决上述技术问题。
2、为了实现上述目的，本实用新型采用了如下技术方案：

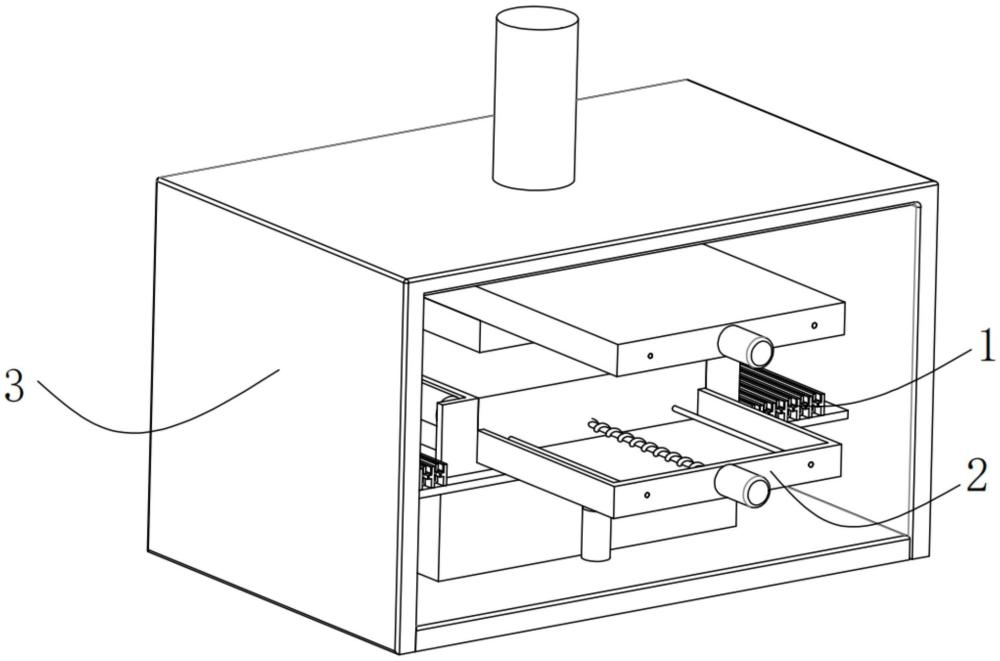

3、一种面膜加工用多层复合基材贴合压合装置，包括面膜生成加工机架，所述面膜生成加工机架的底部内部固定安装有压合加工台，所述压合加工台的顶部开设有安装槽，所述安装槽的内侧固定安装有固定框架，所述压合加工台的外侧滑动安装有升降板，所述面膜生成加工机架和升降板上设置有多层复合基材张紧压合组件；
4、所述多层复合基材张紧压合组件包括固定架、转动轴、转动夹持板、弹簧和防滑橡胶垫，多个所述固定架固定安装在升降板的顶部，所述转动轴转动安装在固定架的内侧，所述转动夹持板固定安装在转动轴的外侧，所述弹簧的一端固定安装在固定架的一侧，所述弹簧的另一端固定安装在转动夹持板的一侧，所述防滑橡胶垫分别固定安装在固定架和转动夹持板的一侧。
5、优选的，所述面膜生成加工机架的顶部固定安装有液压伸缩杆，所述液压伸缩杆和固定框架上设置有面膜加工下压裁剪组件。
6、优选的，所述多层复合基材张紧压合组件还包括固定槽、面膜基材导向辊、电动伸缩杆、固定筒和第一导向杆，所述固定槽开设在压合加工台的顶部左右两侧，所述面膜基材导向辊转动安装在固定槽的内侧，所述电动伸缩杆固定安装在面膜生成加工机架的底部内壁，所述升降板固定安装在电动伸缩杆的输出端，所述固定筒固定安装在面膜生成加工机架的底部内壁左右两侧，所述第一导向杆滑动安装在固定筒的内侧，所述升降板固定安装在第一导向杆的顶部。
7、优选的，所述面膜加工下压裁剪组件包括升降框架、电机、丝杆、第二导向杆、移动架和位移传感器，所述升降框架固定安装在液压伸缩杆的输出端，所述电机固定安装在升降框架和固定框架的前侧，所述丝杆固定安装在电机的输出端，所述第二导向杆固定安装在升降框架和固定框架的内侧，所述移动架螺纹安装在丝杆的外侧且滑动安装在第二导向杆的外侧，所述位移传感器固定安装在升降框架和固定框架的前后两侧内壁。
8、优选的，所述面膜加工下压裁剪组件还包括压合支撑板、下压贴合板、下连接板、面膜裁剪成型槽、上连接板和面膜裁剪刀具，所述压合支撑板固定安装在下方移动架的顶部，所述下压贴合板固定安装在上方移动架的底部，所述下连接板通过螺栓安装在下方移动架的顶部，所述面膜裁剪成型槽开设在下连接板的顶部，所述上连接板通过螺栓安装在上方移动架的底部，多个所述面膜裁剪刀具固定安装在上连接板的底部，所述面膜裁剪刀具与面膜裁剪成型槽相贴合。
9、优选的，所述安装槽的长度与压合支撑板、下压贴合板、下连接板和上连接板的长度相同，所述升降框架和固定框架的长度尺寸为安装槽长度尺寸的三倍。
10、优选的，所述固定架的形状为t字型，所述转动夹持板的一侧开设有安装槽，所述转动轴与安装槽相贴合。
11、优选的，所述升降板的顶部开设有滑孔，所述压合加工台与滑孔相贴合。
12、与现有技术相比，本实用新型的有益效果在于：
13、(1)本实用新型的一种面膜加工用多层复合基材贴合压合装置，通过设置的多层复合基材张紧压合组件，将需要压合的基材放置在压合支撑板的顶部，并让基材的两端分别放置在两侧固定架和转动夹持板的内侧，按压转动夹持板可让固定架和转动夹持板的间距扩大，便于将基材进行放置，放置完成后可松开对转动夹持板的控制，弹簧可带动转动夹持板绕转动轴进行转动，便于让固定架和转动夹持板上方的防滑橡胶垫对基材进行夹紧固定，多层基材依次夹持完成后，可控制电动伸缩杆带动升降板进行下降，固定筒和第一导向杆可让升降板移动较为稳定，面膜基材导向辊能够让基材不会出现磨损情况，可让多层基材处于绷紧状态，不会出现褶皱；
14、(2)本实用新型的一种面膜加工用多层复合基材贴合压合装置，通过设置的面膜加工下压裁剪组件，控制液压伸缩杆带动升降框架和下压贴合板进行下降，可让压合支撑板和下压贴合板配合对多层复合基材进行压合操作，压合完成后，可控制上下两侧的电机进行启动，电机带动丝杆进行转动，丝杆可通过螺纹配合带动移动架沿着第二导向杆进行滑动，移动架与升降框架和固定框架上方的位移传感器贴合后，可让电机进行关闭，此时可让面膜裁剪成型槽与上方的面膜裁剪刀具相贴合，能够让面膜裁剪刀具在下降后能够对面膜进行裁剪，使得该装置操作较为方便快捷。
15、为使本申请的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。
1.一种面膜加工用多层复合基材贴合压合装置，其特征在于，包括：
2.根据权利要求1所述的一种面膜加工用多层复合基材贴合压合装置，其特征在于，所述面膜生成加工机架(3)的顶部固定安装有液压伸缩杆(8)，所述液压伸缩杆(8)和固定框架(6)上设置有面膜加工下压裁剪组件(2)。
3.根据权利要求1所述的一种面膜加工用多层复合基材贴合压合装置，其特征在于，所述多层复合基材张紧压合组件(1)还包括固定槽(16)、面膜基材导向辊(17)、电动伸缩杆(18)、固定筒(19)和第一导向杆(20)，所述固定槽(16)开设在压合加工台(4)的顶部左右两侧，所述面膜基材导向辊(17)转动安装在固定槽(16)的内侧，所述电动伸缩杆(18)固定安装在面膜生成加工机架(3)的底部内壁，所述升降板(7)固定安装在电动伸缩杆(18)的输出端，所述固定筒(19)固定安装在面膜生成加工机架(3)的底部内壁左右两侧，所述第一导向杆(20)滑动安装在固定筒(19)的内侧，所述升降板(7)固定安装在第一导向杆(20)的顶部。
4.根据权利要求2所述的一种面膜加工用多层复合基材贴合压合装置，其特征在于，所述面膜加工下压裁剪组件(2)包括升降框架(21)、电机(22)、丝杆(23)、第二导向杆(24)、移动架(25)和位移传感器(32)，所述升降框架(21)固定安装在液压伸缩杆(8)的输出端，所述电机(22)固定安装在升降框架(21)和固定框架(6)的前侧，所述丝杆(23)固定安装在电机(22)的输出端，所述第二导向杆(24)固定安装在升降框架(21)和固定框架(6)的内侧，所述移动架(25)螺纹安装在丝杆(23)的外侧且滑动安装在第二导向杆(24)的外侧，所述位移传感器(32)固定安装在升降框架(21)和固定框架(6)的前后两侧内壁。
5.根据权利要求4所述的一种面膜加工用多层复合基材贴合压合装置，其特征在于，所述面膜加工下压裁剪组件(2)还包括压合支撑板(26)、下压贴合板(27)、下连接板(28)、面膜裁剪成型槽(29)、上连接板(30)和面膜裁剪刀具(31)，所述压合支撑板(26)固定安装在下方移动架(25)的顶部，所述下压贴合板(27)固定安装在上方移动架(25)的底部，所述下连接板(28)通过螺栓安装在下方移动架(25)的顶部，所述面膜裁剪成型槽(29)开设在下连接板(28)的顶部，所述上连接板(30)通过螺栓安装在上方移动架(25)的底部，多个所述面膜裁剪刀具(31)固定安装在上连接板(30)的底部，所述面膜裁剪刀具(31)与面膜裁剪成型槽(29)相贴合。
6.根据权利要求4所述的一种面膜加工用多层复合基材贴合压合装置，其特征在于，所述安装槽(5)的长度与压合支撑板(26)、下压贴合板(27)、下连接板(28)和上连接板(30)的长度相同，所述升降框架(21)和固定框架(6)的长度尺寸为安装槽(5)长度尺寸的三倍。
7.根据权利要求1所述的一种面膜加工用多层复合基材贴合压合装置，其特征在于，所述固定架(11)的形状为t字型，所述转动夹持板(13)的一侧开设有安装槽，所述转动轴(12)与安装槽相贴合。
8.根据权利要求1所述的一种面膜加工用多层复合基材贴合压合装置，其特征在于，所述升降板(7)的顶部开设有滑孔，所述压合加工台(4)与滑孔相贴合。
