一种能快速拆装的分体式拉机柄结构的制作方法

本技术涉及轻武器，特别是涉及一种能快速拆装的分体式拉机柄结构。

背景技术：

1、拉机柄是枪械上的重要操作部件，供射手手动操作后拉枪机以完成上膛、退弹、排障、检查枪膛等动作。在传统设计中，拉机柄大多数采用一体式结构，即拉机柄与枪机为一个整体加工的零件。然而，一体式拉机柄结构复杂，加工时，需要外径更大的原材料，可能存在浪费，且成本较高；拆装时，需要预先在机匣等零件上预留让位槽口，影响零件工艺性和强度，且拆装不便。

2、因此，针对一体式拉机柄存在的问题，需要设计一种能快速拆装的分体式拉机柄结构，来满足部队对武器操作简单、维护便捷的要求，同时降低武器制造成本。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种能快速拆装的分体式拉机柄结构，其结构简单、使用便捷、适配性强。

2、本实用新型的目的是这样实现的：

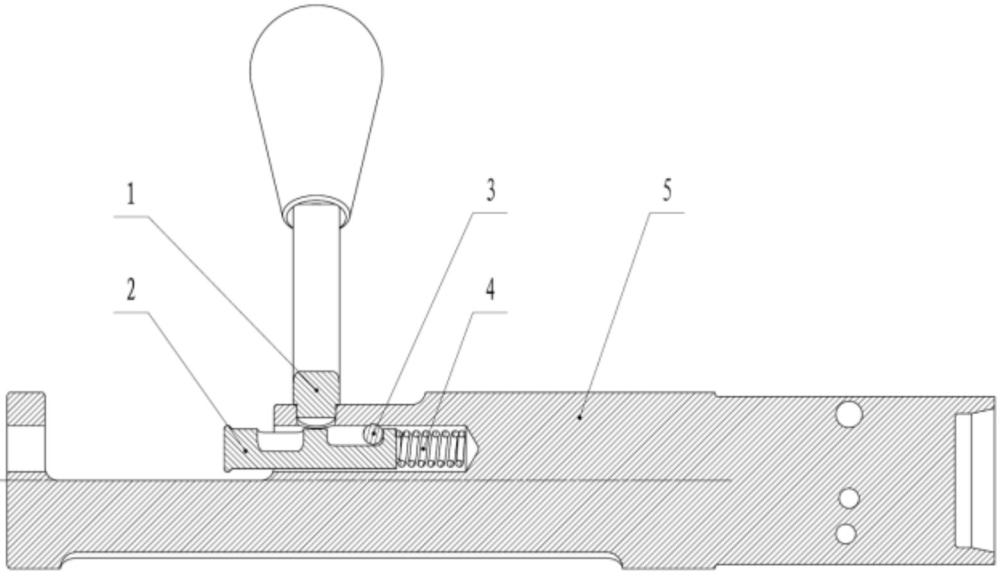

3、一种能快速拆装的分体式拉机柄结构，包括枪机（5）、拉机柄（1），所述枪机（5）上设有卡榫孔（501）、卡榫销孔（502）、拉机柄孔（503），所述卡榫孔（501）沿枪机（5）轴向设置，所述卡榫销孔（502）、拉机柄孔（503）分别垂直于卡榫孔（501），卡榫孔（501）内设有卡榫（2）、卡榫簧（4），所述卡榫（2）上设有第一u型槽（201）、第二u型槽（202），所述第二u型槽（202）内配合有卡榫销（3），第二u型槽（202）具有第一定位侧面、第二定位侧面，卡榫销（3）插接固定在枪机（5）上的卡榫销孔（502）内，所述拉机柄孔（503）供拉机柄（1）的连接端插入，拉机柄（1）的连接端设有柄端u型槽（101），

4、常态时，在卡榫簧（4）的簧力作用下，卡榫（2）位于固定安装位置，第二u型槽（202）的第一定位侧面与卡榫销（3）接触定位，拉机柄上的柄端u型槽（101）与第一u型槽（201）的槽口位置相互交错；

5、卡榫（2）按压至极限位置时，卡榫（2）位于解脱装卸位置，第二u型槽（202）的第二定位侧面与卡榫销（3）接触定位，第一u型槽（201）与拉机柄孔（503）相对。

6、优选地，所述枪机（5）上设有让位槽，所述让位槽供手指伸入，所述卡榫孔（501）设置在让位槽的槽壁上。

7、优选地，所述第一u型槽（201）、第二u型槽（202）之间呈55°夹角。

8、由于采用了上述技术方案，本实用新型具有如下有益效果：

9、本发明具有操作简单、使用便捷的特点，无需工具，仅通过按压卡榫即可实现拉机柄的快速拆卸与安装，具有结构原理简单、成本较低、适配性强的特点，可广泛适配于不同发射器上，应用广泛，有良好的经济效益。

1.一种能快速拆装的分体式拉机柄结构，包括枪机、拉机柄，其特征在于：所述枪机上设有卡榫孔、卡榫销孔、拉机柄孔，所述卡榫孔沿枪机轴向设置，所述卡榫销孔、拉机柄孔分别垂直于卡榫孔，卡榫孔内设有卡榫、卡榫簧，所述卡榫上设有第一u型槽、第二u型槽，所述第二u型槽内配合有卡榫销，第二u型槽具有第一定位侧面、第二定位侧面，卡榫销插接固定在枪机上的卡榫销孔内，所述拉机柄孔供拉机柄的连接端插入，拉机柄的连接端设有柄端u型槽，

2.根据权利要求1所述的一种能快速拆装的分体式拉机柄结构，其特征在于：所述枪机上设有让位槽，所述让位槽供手指伸入，所述卡榫孔设置在让位槽的槽壁上。

3.根据权利要求1所述的一种能快速拆装的分体式拉机柄结构，其特征在于：所述第一u型槽、第二u型槽之间呈55°夹角。
