一种用于微阵列透镜的高精度定位装配装置的制作方法
本技术涉及微阵列透镜,具体是一种用于微阵列透镜的高精度定位装配装置。
背景技术:
1、随着光学技术的不断发展,微阵列透镜凭借其在光场成像、显示投影、生物医疗检测等领域的独特优势,应用范围日益广泛。微阵列透镜由多个微小透镜单元按特定规律排列组成,其性能不仅取决于单个透镜单元的光学参数,还与透镜单元之间的排列精度、整体装配一致性密切相关,因此对装配过程的精度要求极高。
2、针对上述相关问题,现有的用于微阵列透镜的高精度定位装配装置缺乏稳定的导向约束结构,调节过程中易出现偏移,导致透镜偏离系统光轴仅几微米就会改变光线入射角度,引发成像模糊、对比度下降等问题。对于光场相机等精密设备,这种偏差甚至会造成子孔径图像混叠失真,无法生成清晰重聚焦图像
3、为此,本实用新型提供了一种用于微阵列透镜的高精度定位装配装置,以解决上述问题。
技术实现思路
1、针对现有技术的不足,本实用新型提供了一种用于微阵列透镜的高精度定位装配装置,解决了上述问题。
2、为实现以上目的,本实用新型通过以下技术方案予以实现:一种用于微阵列透镜的高精度定位装配装置,包括工作台,所述工作台的内侧开设有安装槽,所述安装槽的内侧设有移动组件,所述移动组件包括导向杆,所述导向杆固定安装在安装槽内部的前后两侧之间,所述导向杆的外侧滑动安装有安装座,所述安装槽的内部后侧转动安装有单向丝杆,所述单向丝杆螺接贯穿安装座的内部,所述安装座的顶部固定安装有第二驱动电机,所述安装槽的内部前侧固定安装有第三驱动电机,所述第三驱动电机的输出端与单向丝杆的前端固定连接。
3、优选的:所述第二驱动电机的顶部固定安装有放置台,所述放置台的内部开设有内腔,所述内腔的内侧前后两侧之间固定安装有滑杆,所述滑杆位于内腔内侧右端,所述内腔的内侧前后两侧之间转动安装有双向丝杆,所述双向丝杆位于内腔内侧左端,所述滑杆的外侧滑动安装有下滑块,所述下滑块共四个,两个下滑块滑动安装在下滑块的外侧,所述双向丝杆不同螺纹的外侧分别螺接有一个下滑块。
4、优选的:所述工作台的顶部开设有滑槽,所述滑槽和内腔相连通,所述前后相邻的两个下滑块滑动安装在滑槽的内侧,所述左右相邻的两个下滑块的顶部固定安装有l型支架。
5、优选的:所述l型支架的内侧固定安装有多个弹簧,所述弹簧的外侧固定安装有压板,所述放置台的顶部固定安装有十字底垫,所述l型支架滑动连接在十字底垫的顶部。
6、优选的:所述双向丝杆的外侧居中位置固定安装有齿环,所述内腔的上下两侧之间固定安装有安装支架,所述安装支架的内侧转动安装有齿轮,所述齿轮和齿环相啮合,所述安装支架的外侧固定安装有第一驱动电机,所述第一驱动电机输出端贯穿安装支架并和齿轮固定连接。
7、优选的:所述工作台的顶部固定安装有安装架,所述安装架的顶部固定安装有直线滑轨,所述直线滑轨的内侧滑动安装有上滑块,所述上滑块的内部固定安装有电动伸缩杆,所述电动伸缩杆的输出端固定安装有装配执行本体,所述工作台的底部四角固定安装有支柱,所述支柱的底部固定安装有橡胶垫。
8、有益效果
9、本实用新型提供了一种用于微阵列透镜的高精度定位装配装置。与现有技术相比具备以下有益效果:
10、1、该用于微阵列透镜的高精度定位装配装置,通过移动组件,使得放置台可实现前后方向的精准位移调节,带动放置台平稳移动,进而确保放置台上的微阵列透镜能精准到达预设装配位置,为后续装配操作奠定高精度的位置基础,有效减少因位置偏差导致的装配误差。
11、2、该用于微阵列透镜的高精度定位装配装置,通过弹簧和压板,使得微阵列透镜在夹持过程中既能实现稳定固定,防止其在装配过程中移位,弹簧的缓冲作用能抵消过量的夹持力,避免透镜因受力过大出现破裂、划痕等损坏问题,保障透镜装配后的质量。
1.一种用于微阵列透镜的高精度定位装配装置,包括工作台(1),其特征在于:所述工作台(1)的内侧开设有安装槽(23),所述安装槽(23)的内侧设有移动组件(22),所述移动组件(22)包括导向杆(221),所述导向杆(221)固定安装在安装槽(23)内部的前后两侧之间,所述导向杆(221)的外侧滑动安装有安装座(223),所述安装槽(23)的内部后侧转动安装有单向丝杆(222),所述单向丝杆(222)螺接贯穿安装座(223)的内部,所述安装座(223)的顶部固定安装有第二驱动电机(224),所述安装槽(23)的内部前侧固定安装有第三驱动电机(225),所述第三驱动电机(225)的输出端与单向丝杆(222)的前端固定连接。
2.根据权利要求1所述的一种用于微阵列透镜的高精度定位装配装置,其特征在于:所述第二驱动电机(224)的顶部固定安装有放置台(13),所述放置台(13)的内部开设有内腔(14),所述内腔(14)的内侧前后两侧之间固定安装有滑杆(15),所述滑杆(15)位于内腔(14)内侧右端,所述内腔(14)的内侧前后两侧之间转动安装有双向丝杆(17),所述双向丝杆(17)位于内腔(14)内侧左端,所述滑杆(15)的外侧滑动安装有下滑块(16),所述下滑块(16)共四个,两个下滑块(16)滑动安装在下滑块(16)的外侧,所述双向丝杆(17)不同螺纹的外侧分别螺接有一个下滑块(16)。
3.根据权利要求2所述的一种用于微阵列透镜的高精度定位装配装置,其特征在于:所述工作台(1)的顶部开设有滑槽(24),所述滑槽(24)和内腔(14)相连通,所述前后相邻的两个下滑块(16)滑动安装在滑槽(24)的内侧,左右相邻的两个下滑块(16)的顶部固定安装有l型支架(9)。
4.根据权利要求3所述的一种用于微阵列透镜的高精度定位装配装置,其特征在于:所述l型支架(9)的内侧固定安装有多个弹簧(10),所述弹簧(10)的外侧固定安装有压板(11),所述放置台(13)的顶部固定安装有十字底垫(12),所述l型支架(9)滑动连接在十字底垫(12)的顶部。
5.根据权利要求4所述的一种用于微阵列透镜的高精度定位装配装置,其特征在于:所述双向丝杆(17)的外侧居中位置固定安装有齿环(18),所述内腔(14)的上下两侧之间固定安装有安装支架(19),所述安装支架(19)的内侧转动安装有齿轮(20),所述齿轮(20)和齿环(18)相啮合,所述安装支架(19)的外侧固定安装有第一驱动电机(21),所述第一驱动电机(21)输出端贯穿安装支架(19)并和齿轮(20)固定连接。

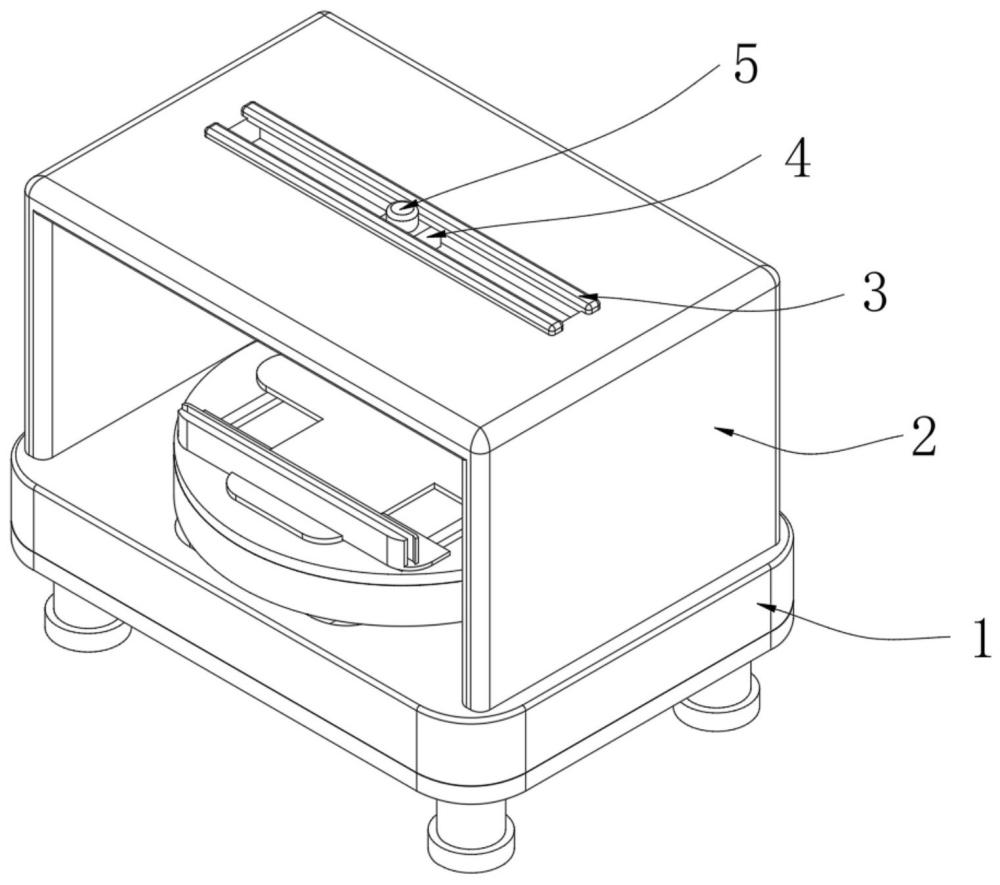

6.根据权利要求1所述的一种用于微阵列透镜的高精度定位装配装置,其特征在于:所述工作台(1)的顶部固定安装有安装架(2),所述安装架(2)的顶部固定安装有直线滑轨(3),所述直线滑轨(3)的内侧滑动安装有上滑块(4),所述上滑块(4)的内部固定安装有电动伸缩杆(5),所述电动伸缩杆(5)的输出端固定安装有装配执行本体(6),所述工作台(1)的底部四角固定安装有支柱(7),所述支柱(7)的底部固定安装有橡胶垫(8)。
