相机模块的制作方法

本公开涉及相机模块。

背景技术：

1、相机模块已经被用在便携式电子设备中。

2、由于便携式电子设备的薄化趋势，它们的相机模块经常需要设计成较纤薄的形式。

3、相机模块可以具有焦点调节功能，并且可以通过在光轴方向上移动透镜等来实现焦点调节功能。

4、然而，在沿光轴方向移动透镜等的过程中，透镜等可能倾斜，这可能导致光轴的未对准。这种现象在具有长行程的纤薄相机模块中更容易发生。

5、上述信息作为背景信息来呈现，仅用以帮助理解本公开。关于以上中的任何内容是否可以用作关于本公开的现有技术，没有做出确定，也没有做出断言。

技术实现思路

1、提供本 技术实现要素： 部分旨在以简要的形式介绍对构思的选择，而在下面的具体实施方式部分中将进一步描述这些构思。本发明内容部分目的不在于确认所要求保护的主题的关键特征或必要特征，也不意图用于帮助确定所要求保护的主题的范围。

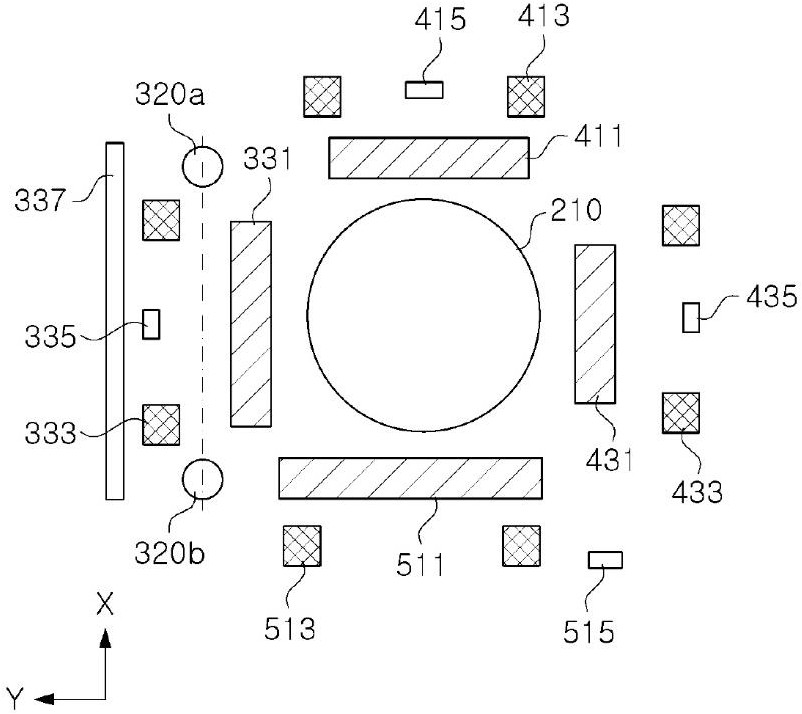

2、在一个总的方面，相机模块包括：壳体，具有内部空间；透镜镜筒，容纳在内部空间中，并且至少一个透镜沿着光轴方向设置在透镜镜筒中；承载部，容纳透镜镜筒并且配置成可相对于壳体在光轴方向上移动；滚动构件，设置在承载部与壳体之间，滚动构件配置成沿着光轴方向滚动；焦点调节驱动部分，包括焦点调节磁体和焦点调节线圈，焦点调节磁体和焦点调节线圈彼此相对并且滚动构件插置在焦点调节磁体与焦点调节线圈之间，焦点调节驱动部分配置成在光轴方向上产生对焦驱动力；以及倾斜校正驱动部分，包括倾斜校正磁体和倾斜校正线圈，并且配置成产生倾斜驱动力以抵消在承载部中发生的倾斜。倾斜校正驱动部分在光轴方向上产生倾斜驱动力，并且倾斜驱动力的方向与对焦驱动力的方向相反。

3、焦点调节驱动部分还可以包括设置在壳体上以与焦点调节磁体相对的第一位置传感器。焦点调节磁体可以设置在承载部的一个侧表面上，并且焦点调节线圈可以设置在壳体上，以与焦点调节磁体相对。相机模块还可以包括第一磁轭，第一磁轭设置成与焦点调节磁体相对，并且焦点调节线圈插置在第一磁轭与焦点调节磁体之间，并且第一磁轭配置成与焦点调节磁体产生吸引力。

4、倾斜校正驱动部分还可以包括倾斜传感器，倾斜传感器设置在壳体上并且配置成检测承载部的倾斜。倾斜校正磁体可以设置在承载部的另一侧表面上，并且倾斜校正线圈可以设置在壳体上以与倾斜校正磁体相对。

5、承载部的其上设置有焦点调节磁体的一个侧表面和承载部的其上设置有倾斜校正磁体的另一侧表面可以彼此垂直或彼此平行。

6、倾斜传感器可以设置成与承载部的其上设置有倾斜校正磁体的另一侧表面相对。从承载部的其上设置有焦点调节磁体的一个侧表面到倾斜传感器的最短距离大于从承载部的其上设置有焦点调节磁体的一个侧表面到光轴的最短距离。

7、倾斜传感器可以设置在壳体上以与倾斜校正磁体或焦点调节磁体相对。

8、相机模块可以包括第一框架，第一框架联接到透镜镜筒并且支承在承载部上，并且多个球构件插置在第一框架与承载部之间。第一框架可以在垂直于光轴的第一轴方向和第二轴方向上相对于承载部移动。相机模块还可以包括图像防抖驱动部分，图像防抖驱动部分包括彼此相对的图像防抖磁体和图像防抖线圈并且配置成产生驱动力以在第一轴方向和第二轴方向上移动第一框架。

9、图像防抖磁体可以包括设置在第一框架的一个侧表面上的第一图像防抖磁体以及设置在第一框架的另一侧表面上的第二图像防抖磁体。图像防抖线圈可以包括设置在壳体上以与第一图像防抖磁体相对的第一图像防抖线圈以及设置在壳体上以与第二图像防抖磁体相对的第二图像防抖线圈。

10、承载部的其上设置有焦点调节磁体的一个侧表面和承载部的其上设置有倾斜校正磁体的另一侧表面可以彼此垂直。第一图像防抖磁体和第二图像防抖磁体中的每一个可以设置成平行于焦点调节磁体和倾斜校正磁体中的一个。

11、承载部的其上设置有焦点调节磁体的一个侧表面和承载部的其上设置有倾斜校正磁体的另一侧表面可以彼此平行。第一图像防抖磁体和第二图像防抖磁体可以设置成彼此平行。

12、焦点调节线圈、倾斜校正线圈、第一图像防抖线圈和第二图像防抖线圈可以分别设置在壳体的不同侧表面上。

13、相机模块还可以包括主板，在主板上设置有焦点调节线圈、倾斜校正线圈、第一图像防抖线圈和第二图像防抖线圈。主板可以跨过壳体的整个侧表面设置。

14、在另一个总的方面，相机模块包括：壳体；承载部，容纳透镜镜筒并由壳体支承，至少一个透镜沿着光轴方向设置在透镜镜筒中；焦点调节驱动部分，包括设置在承载部的一侧上的焦点调节磁体和焦点调节线圈；倾斜校正驱动部分，包括设置在承载部的另一侧上的倾斜校正磁体和倾斜校正线圈；第一滚动构件，设置在承载部的一侧上，并且包括第一组球构件；以及第二滚动构件，设置在承载部的一侧上以与第一滚动构件间隔开，并且包括比第一组球构件少的第二组球构件。倾斜校正驱动部分与第一滚动构件之间的最短距离等于或大于倾斜校正驱动部分与第二滚动构件之间的最短距离。

15、承载部的其上设置有焦点调节驱动部分的一侧和承载部的其上设置有倾斜校正驱动部分的另一侧可以彼此垂直或彼此平行。

16、配置成检测透镜镜筒和承载部在光轴方向上的位置的第一位置传感器可以设置在承载部的一侧上。配置成检测透镜镜筒和承载部的倾斜的倾斜传感器可以设置在承载部的一侧上或承载部的另一侧上。

17、根据下面的具体实施方式和附图，其它特征和方面将是显而易见的。

1.相机模块，包括：

2.根据权利要求1所述的相机模块，其中，所述焦点调节驱动部分还包括第一位置传感器，所述第一位置传感器设置在所述壳体上以与所述焦点调节磁体相对，

3.根据权利要求2所述的相机模块，其中，所述倾斜校正驱动部分还包括倾斜传感器，所述倾斜传感器设置在所述壳体上并且配置成检测所述承载部的倾斜，以及

4.根据权利要求3所述的相机模块，其中，所述承载部的其上设置有所述焦点调节磁体的所述一个侧表面与所述承载部的其上设置有所述倾斜校正磁体的所述另一侧表面彼此垂直或彼此平行。

5.根据权利要求4所述的相机模块，其中，

6.根据权利要求4所述的相机模块，其中，所述倾斜传感器设置在所述壳体上，以与所述倾斜校正磁体或所述焦点调节磁体相对。

7.根据权利要求4所述的相机模块，还包括：

8.根据权利要求7所述的相机模块，

9.根据权利要求8所述的相机模块，其中，

10.根据权利要求8所述的相机模块，其中，

11.根据权利要求8所述的相机模块，其中，所述焦点调节线圈、所述倾斜校正线圈、所述第一图像防抖线圈和所述第二图像防抖线圈分别设置在所述壳体的不同侧表面上。

12.根据权利要求11所述的相机模块，还包括：

13.相机模块，包括：

14.根据权利要求13所述的相机模块，其中，所述承载部的其上设置有所述焦点调节驱动部分的所述一侧与所述承载部的其上设置有所述倾斜校正驱动部分的所述另一侧彼此垂直或彼此平行。

15.根据权利要求13所述的相机模块，其中，
