可变光圈的制作方法

本发明涉及摄像模组，尤其涉及一种可变光圈。

背景技术：

1、用户经常需要在不同的亮度条件下使用手机等便携式电子设备的摄像头拍摄影像，为了保证影像品质，需要为摄像头配置可变光圈，该可变光圈可以控制光圈孔的孔径来控制摄像头的进光量，其中在高亮度环境下，该可变光圈可以缩小光圈孔的孔径，以减少进光量，在低亮度环境下，该可变光圈可以增大光圈孔的孔径，以增加进光量。光圈孔由多个叶片围绕形成，叶片能够被驱动以改变光圈孔的孔径。

2、可变光圈中的多个叶片通常被分为两组，其中一组位于下层，另一组位于上层，上层的叶片和下层的叶片具有重叠的区域。由于叶片被驱动时受到各种作用力的共同作用，叶片很容易发生形变，上、下层叶片相互卡死的风险较大。

3、因此，如何降低上、下层叶片相互卡死的风险，是现有的可变光圈中亟待解决的技术问题。

技术实现思路

1、本发明的主要优势在于提供一种可变光圈，其通过对叶片进行优化设计，能够有效降低上、下层叶片相互卡死的风险。

2、相应地，依本发明实施例，具有前述优势的可变光圈，包括：

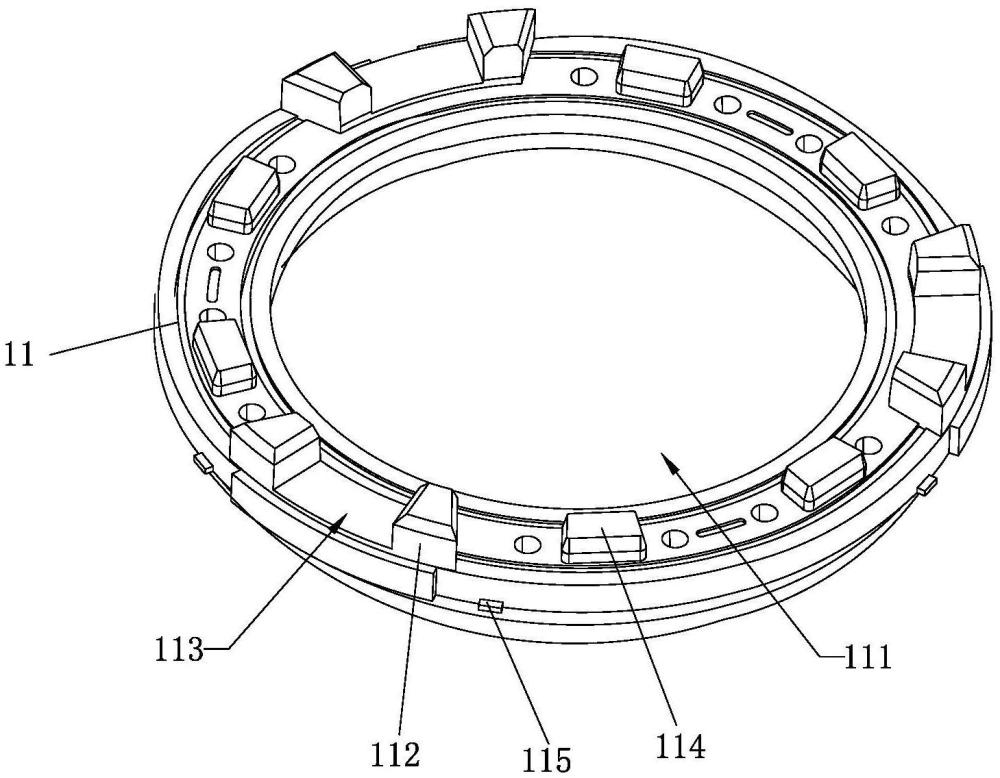

3、底座组件，其包括底座和固定支架，所述固定支架包括支架筒体；

4、叶片转动组件，其包括转动支架和多个叶片，所述转动支架被可转动地套装于所述支架筒体的外侧，各个所述叶片分别被可转动地安装于所述转动支架的顶部且被可滑动地连接于所述支架筒体的顶部，各个所述叶片的内端围成所述可变光圈的光圈孔，所述转动支架的顶部的转动柱穿过所述叶片的转动孔，所述支架筒体的顶部的导向柱穿过所述叶片的导向槽，多个所述叶片被分为两组，其中一组位于下层，另一组位于上层，以所述转动孔的中心点、所述导向槽的第一端部的中心点、所述导向槽的第二端部的中心点分别作为三个角的三角形为钝角三角形，所述第二端部的中心点对应的角为钝角，且距离s1和距离s2满足s2

5、驱动组件，所述驱动组件用于驱动所述转动支架相对于所述支架筒体转动，使所述叶片动作，以改变所述光圈孔的孔径。

6、结合下述描述和说明书附图，本发明上述的和其它的优势将得以充分体现。

7、本发明上述的和其它的优势和特点，通过下述对本发明的详细说明和说明书附图得以充分体现。

1.一种可变光圈，其特征在于，包括：

2.根据权利要求1所述的可变光圈，其特征在于，距离l1和距离l2满足0≤(l2-l1)/l1≤0.2，其中距离l1为所述叶片的质心与所述第一端部的中心点之间的距离，距离l2为所述叶片的质心与所述第二端部的中心点之间的距离。

3.根据权利要求1所述的可变光圈，其特征在于，第二虚拟圆位于第一虚拟圆之内，第三虚拟圆位于第二虚拟圆之内，第四虚拟圆位于第三虚拟圆之内，第一虚拟圆、第二虚拟圆、第三虚拟圆和第四虚拟圆为同心圆，且第一虚拟圆与第二虚拟圆的半径差值大于第三虚拟圆与第四虚拟圆的半径差值，其中第一虚拟圆为各个所述叶片的所述转动孔的中心点的连接圆，第二虚拟圆为各个所述叶片的质心的连接圆，第三虚拟圆为各个所述叶片的叶首端的连接圆，第四虚拟圆为所述光圈孔的内切圆。

4.根据权利要求3所述的可变光圈，其特征在于，上层的一个所述叶片与下层的一个所述叶片之间的重叠面积小于一个所述叶片的面积的30％，且大于一个所述叶片的面积的10％。

5.根据权利要求3所述的可变光圈，其特征在于，所述叶片的质心均位于上层的所述叶片和下层的所述叶片的重叠区域之外。

6.根据权利要求1-5中任一所述的可变光圈，其特征在于，所述固定支架包括自所述支架筒体的底部向外延伸的外延块，所述外延块被叠置于所述底座的上方，所述底座具有至少一对相互间隔的卡凸以及形成于这一对所述卡凸之间的一卡槽，其中所述固定支架的所述外延块被卡装于所述底座的所述卡槽。

7.根据权利要求6所述的可变光圈，其特征在于，所述底座组件还包括被叠置于所述底座的上方的线路板，所述驱动组件包括三对线圈和三对驱动磁石，第一对所述线圈中的两个所述线圈被对称地设置，对称线是垂直于所述线路板的长度方向且穿过所述线路板的线路板通孔的圆心的线，第二对所述线圈和第三对所述线圈相对于该对称线对称，其中各对所述驱动磁石沿着所述转动支架的周向方向分别被设置于所述转动支架，并且各对所述线圈的位置和各对所述驱动磁石的位置在高度方向对应。

8.根据权利要求6所述的可变光圈，其特征在于，所述底座的所述卡槽的尺寸大于所述固定支架的所述外延块的尺寸，在所述固定支架的所述外延块被卡装于所述底座的所述卡槽后，所述固定支架被允许转动，以主动校准所述固定支架的组装位置，所述底座的所述卡凸和所述固定支架的所述外延块之间具有弧度为0.5°-1°的校准余量。
