森林防火宣传牌的固定装置的制作方法

本技术涉及林业，具体为森林防火宣传牌的固定装置。

背景技术：

1、森林防火宣传牌的固定装置，指的是为稳固安装宣传牌而专门设计的部件或结构，这些装置的主要功能是提供稳固支撑，以应对户外环境中可能遇到的各种自然因素，如风力、雨水等，通过这些固定装置，宣传牌能够在户外长期保持稳固状态，不易被风吹倒或损坏，从而确保防火信息能够持续、有效地传递给公众，增强人们的防火意识，减少森林火灾的发生风险；

2、公开号为cn221899736u的中国专利公开了一种防火宣传牌，包括宣传牌本体，宣传牌本体的底端设置有快拆机构，快拆机构的底端设置有底部机构，在该申请中方便宣传牌本体的拆卸更换，向下移动第四连接杆，使第二连接杆与第一固定块进行分离，再推动宣传牌本体，可以将宣传牌本体进行拆卸更换，提高了装置在使用时的便捷性，提高了装置的工作效率。

3、上述专利防火宣传牌在固定和支撑的过程中，连接杆和底部结构之间连接的紧密程度较差，连接杆和底部结构之间容易因外力而产生弯折和断裂，不能适应室外的恶劣环境。

技术实现思路

1、本实用新型的目的在于提供森林防火宣传牌的固定装置，加固板以转动轴为圆心旋转可以直接将加固板进行翻转，可以使得加固板嵌入安装槽内部，通过加固板对支撑杆和底座之间的连接位置进行支撑，可以提高承载能力，避免支撑杆和底座之间的连接位置断裂和弯折，解决了上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：森林防火宣传牌的固定装置，包括底座，所述底座的上端设置有通过支撑杆焊接的展示板，所述底座内部的两侧均贯穿设置有收纳槽，所述收纳槽的内部均设置有加固板，所述加固板与底座之间通过转动轴转动连接，所述支撑杆外部朝向收纳槽的一面凹陷设置有安装槽，所述安装槽的内部与加固板的外部卡槽连接，所述底座的周围环绕设置有四个加固块，四个所述加固块之间通过连接架焊接固定。

3、优选的，所述连接架内部的四角位置均贯穿设置有活动杆，且活动杆的外部与连接架内部的四角位置滑动连接。

4、优选的，所述收纳槽内部的下端设置有托盘。

5、优选的，所述支撑杆内部的上下两端均贯穿设置有第三固定孔，所述加固板内部的上下两端均贯穿设置有第四固定孔，所述第四固定孔和第三固定孔之间贯穿设置有第一插销。

6、优选的，所述第一插销与第三固定孔螺纹配合。

7、优选的，所述活动杆的侧面均设置有一对第一固定孔，所述连接架的侧面设置有第二固定孔。

8、优选的，两个第一固定孔分别对应加固块的收缩和展开。

9、优选的，所述第二固定孔和第一固定孔内贯穿设置有第二插销。

10、与现有技术相比，本实用新型的有益效果如下：

11、本实用新型在安装整个结构，并且整个安装位置位于泥土上端时，加固块可以从活动杆外部滑动并嵌入下端的泥土中，通过加固块的延伸可以提高后续使用时的稳定性，另一方面，在支撑杆持续对上端的展示板结构进行支撑时，加固板以转动轴为圆心旋转可以直接将加固板进行翻转，可以使得加固板嵌入安装槽内部，通过加固板对支撑杆和底座之间的连接位置进行支撑，可以提高承载能力，避免支撑杆和底座之间的连接位置断裂和弯折，值得一提的是，在针对泥土位置的安装和固定时，可以在收纳槽内直接填充泥土，通过后续添加的泥土由内而外地对整个底座以及整个固定装置提供支撑，防止森林防火宣传牌倾倒。

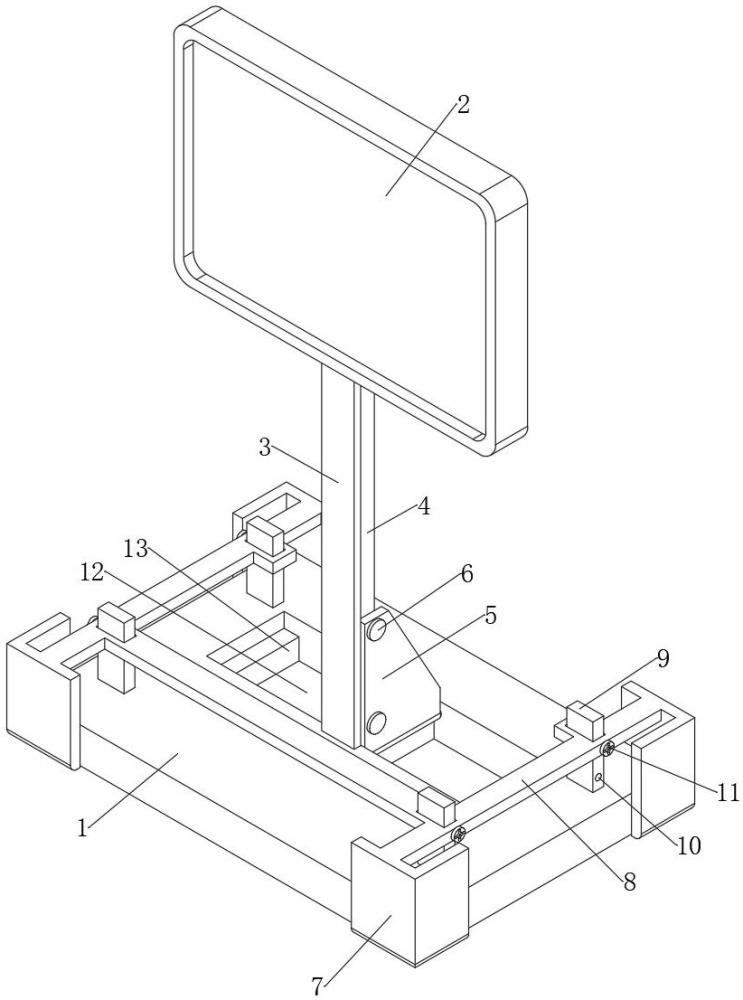

1.森林防火宣传牌的固定装置，包括底座（1），其特征在于，所述底座（1）的上端设置有通过支撑杆（3）焊接的展示板（2），所述底座（1）内部的两侧均贯穿设置有收纳槽（12），所述收纳槽（12）的内部均设置有加固板（5），所述加固板（5）与底座（1）之间通过转动轴（17）转动连接，所述支撑杆（3）外部朝向收纳槽（12）的一面凹陷设置有安装槽（4），所述安装槽（4）的内部与加固板（5）的外部卡槽连接，所述底座（1）的周围环绕设置有四个加固块（7），四个所述加固块（7）之间通过连接架（8）焊接固定。

2.根据权利要求1所述的森林防火宣传牌的固定装置，其特征在于，所述连接架（8）内部的四角位置均贯穿设置有活动杆（9），且活动杆（9）的外部与连接架（8）内部的四角位置滑动连接。

3.根据权利要求1所述的森林防火宣传牌的固定装置，其特征在于，所述收纳槽（12）内部的下端设置有托盘（13）。

4.根据权利要求2所述的森林防火宣传牌的固定装置，其特征在于，所述支撑杆（3）内部的上下两端均贯穿设置有第三固定孔（15），所述加固板（5）内部的上下两端均贯穿设置有第四固定孔（16），所述第四固定孔（16）和第三固定孔（15）之间贯穿设置有第一插销（6）。

5.根据权利要求4所述的森林防火宣传牌的固定装置，其特征在于，所述第一插销（6）与第三固定孔（15）螺纹配合。

6.根据权利要求5所述的森林防火宣传牌的固定装置，其特征在于，所述活动杆（9）的侧面均设置有一对第一固定孔（10），所述连接架（8）的侧面设置有第二固定孔（14）。

7.根据权利要求6所述的森林防火宣传牌的固定装置，其特征在于，两个第一固定孔（10）分别对应加固块（7）的收缩和展开。

8.根据权利要求7所述的森林防火宣传牌的固定装置，其特征在于，所述第二固定孔（14）和第一固定孔（10）内贯穿设置有第二插销（11）。
