一种绘图用几何体及绘图方法与流程

本发明涉及绘图用几何体及绘图方法，具体是指一种绘图用几何体及绘图方法。

背景技术：

1、绘画的关键在于造型，造型的关键在于透视的掌握，然而现实中传统透视教学太复杂。在教学中，绝大多说只知道近大远小，至于是怎样推理出来的近大远小的精准画法，很少能讲清楚。所以大多数绘画的透视教学方法较粗糙，甚至市面上的透视书有错误。基于此原因，本方案经过研发得出，可以轻松解决透视的教学问题。

技术实现思路

1、本发明要解决的技术问题是克服上述技术的缺陷，提供一种绘图用几何体及绘图方法。

2、为解决上述技术问题，本发明提供的技术方案为一种绘图用几何体及绘图方法：包括条杆a、条杆b，所述条杆a设有一排分布的若干凸柱，所述条杆b设有一排分布的若干圆孔，所述凸柱与圆孔插拔配合，若干所述条杆a及若干条杆b可插接配合成立方体、长方体、正方形、梯形；所述立方体每个面被均分成十六个正方块，所述正方形被均分成十六个正方块。

3、作为改进，包括以下绘图步骤：

4、步骤、在各边角的所述正方块画中心对角线；

5、步骤、在所述立方体每个面中心画圆，所述圆与立方体边线相切；

6、步骤、标出四个切点及所述圆与边角正方块对角线的交点；

7、步骤、在正方形中心画圆，所述圆与正方形边线相切。

8、作为改进，所述条杆a、条杆b的材质为透明塑料或透明塑胶或磁性金属。

9、本发明与现有技术相比的优点在于：本绘图用几何体及绘图方法，快速确定立方体的确定八个点，解决立体中圆的画法，精确找到近大远小的点，和传统几何体对比，有以下几大好处：有各种绘制的结构线，结构一目了然；不易碎；不易脏；接上灯还可以做装饰品用；可以写上自己喜欢的格言、警句、画上自己喜欢的小画，贴于透明几何体的里面，一辈子可以用。这套透视法教学可以节约80％以上时间，由于解决了透视问题，结构就很容易画准，具有很高的实用价值和推广价值。

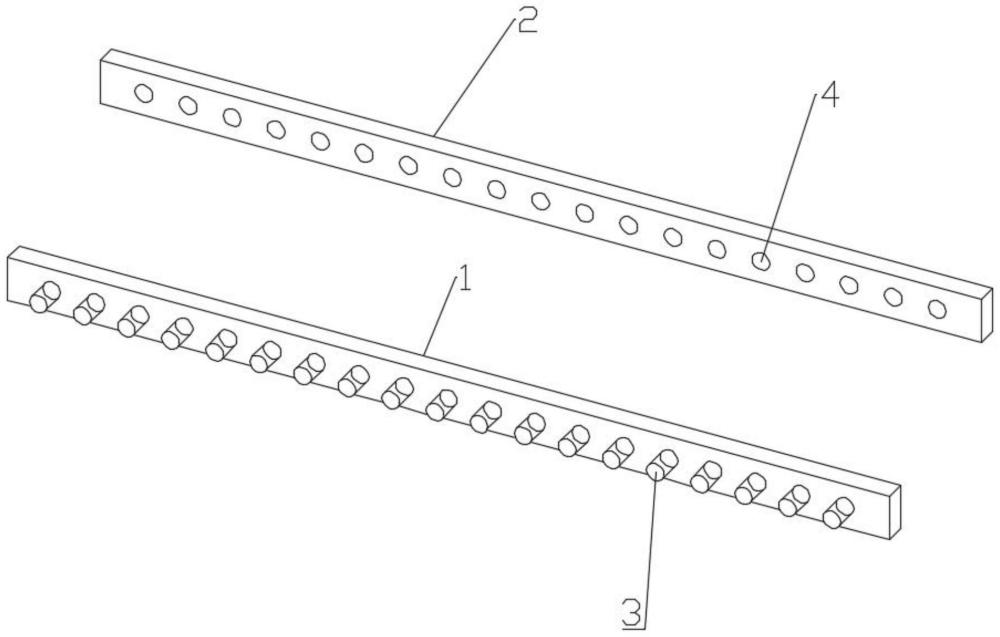

1.一种绘图用几何体，其特征在于，包括条杆a(1)、条杆b(2)，所述条杆a(1)设有一排分布的若干凸柱(3)，所述条杆b(2)设有一排分布的若干圆孔(4)，所述凸柱(3)与圆孔(4)插拔配合，若干所述条杆a(1)及若干条杆b(2)可插接配合成立方体(5)、长方体、正方形(6)、梯形；所述立方体(5)每个面被均分成十六个正方块(7)，所述正方形(6)被均分成十六个正方块(7)。

2.根据权利要求1所述的一种绘图用几何体，其特征在于，包括以下绘图步骤：

3.根据权利要求1所述的一种绘图用几何体，其特征在于，所述条杆a(1)、条杆b(2)的材质为透明塑料或透明塑胶或磁性金属。
