一种橡皮笔及其生产工艺的制作方法

本发明属于橡皮笔制造，尤其涉及一种橡皮笔及其生产工艺。

背景技术：

1、橡皮笔是一种铅芯为橡皮的笔，主要用在绘画素描中专用擦除的笔类。现有的橡皮笔制备工艺中，先加工笔板，笔板加工将原木开解、截断，开方锯解成木块，经水热处理后通过切板机切成笔板，板长184mm，宽73mm，厚4.8～5.2mm，然后用刨槽机将笔板刨削成厚度为4.1～4.2mm，并有与橡皮芯直径相适应的芯槽的槽板，然后使用胶合剂将橡皮芯和笔板胶合起来，在夹紧状态下加热(50～70℃)干燥1～3小时后，经刨杆机加工制成长度为178～180mm的橡皮笔。

2、现有铅笔形状的橡皮笔都是外部是笔管，笔管内部有一根橡皮芯，并且笔管是外面一层涂漆，用卷笔刀削笔后，内部只有一层肉色的木头颜色，这样让幼儿使用者使用起来缺乏趣味性，单一不够吸引人。

技术实现思路

1、本发明的目的是针对上述存在的技术问题，提供一种橡皮笔及其生产工艺,达到了可以在用卷笔刀削笔后，看到有不同颜色的三层样子，这样让幼儿使用者使用起来具有趣味性，颜色丰富吸引人的效果。

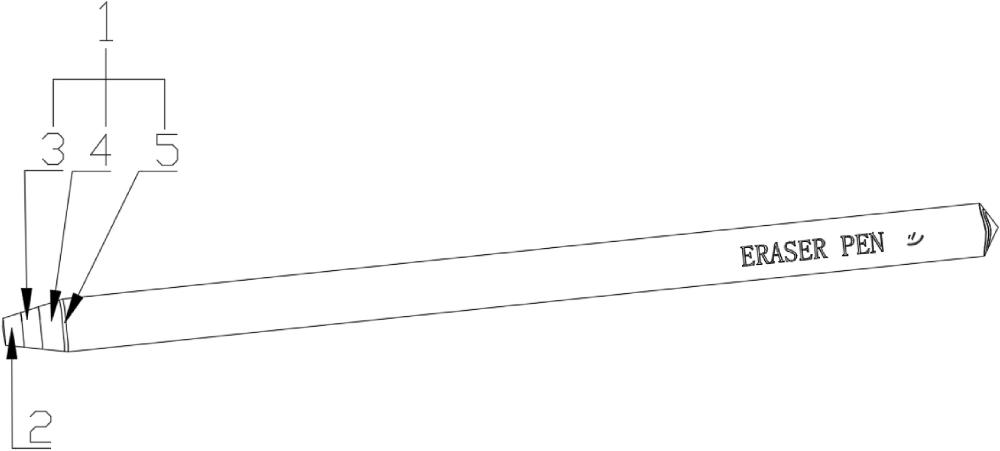

2、有鉴于此，本发明提供一种橡皮笔，包括：

3、笔管，所述笔管中间设置有容纳孔；

4、橡皮芯，所述橡皮芯固定设置在容纳孔内；

5、其中，笔管从容纳孔到笔管外表面至少包括包括三层，分别为彩色层，木材原色层和涂漆层。

6、在本技术方案中，通过使笔管具有至少三层，可以在用卷笔刀削笔后，看到有不同颜色的三层样子，这样让幼儿使用者使用起来具有趣味性，颜色丰富吸引人。

7、进一步的，所述笔管呈三棱柱形。

8、在本技术方案中，因为橡皮笔是用于擦去铅笔的痕迹，不像铅笔需要持续手持使用，因此设计成三棱柱形状，可以便于手持握紧施力，更好地作为橡皮擦去铅笔的痕迹。

9、进一步的，橡皮笔的生产工艺包括以下步骤：

10、s1:预制笔管上、下盖板：将提前准备好的锯末混合料填充到上盖板模具和下盖板模具中进行热压成型，冷却脱模后分别得到笔管上盖板和笔管下盖板；

11、s2:在笔管上盖板和笔管下盖板上通过上色装置等距间隔地染上多条条状的颜色带并晾干；

12、s3:开槽并放置橡皮芯：在笔管下盖板和笔管上盖板的表面每个颜色带的中间开设橡皮芯安置槽，向橡皮芯安置槽内部涂布粘胶并将橡皮芯一对一放置到对应的橡皮芯安置槽内；

13、s4:将上盖板和下盖板合拢，采用切割机将合拢后的盖板切割成若干个笔管；

14、s5:对切割得到的笔管进行打磨和抛光，得到三棱柱状的表面光滑的橡皮笔，然后喷涂漆料，然后进入烘干设备内烘干后即可完成橡皮笔制作。

15、在本技术方案中，通过以上工艺可以生产出在用卷笔刀削笔后，看到有不同颜色的三层样子的橡皮笔，这样让幼儿使用者使用起来具有趣味性，颜色丰富吸引人。

16、进一步的，所述上色装置包括机架，机架上设置有：

17、传送带，所述传送带用于传输笔管盖板，传送带上位于笔管盖板的两侧设置有限位挡板；

18、上色室，所述上色室内固定设置有上色板，上色板上间隔设置有多个条形的上色槽；

19、喷枪，所述喷枪设置在上色槽的上方，喷枪上方设置有储液桶，储液桶用于储存上色的颜料液体。

20、在本技术方案中，当笔管盖板随着传送带传输至上色室内的上色板正下方时，此时上色槽位于笔管盖板需要上色的位置的正上方，启动喷枪使喷枪通过上色槽向笔管盖板喷出带颜色的颜料液体，颜料液体在笔管盖板上渗透，由此形成了橡皮笔的彩色层，根据本批木材的渗透率，调整好喷枪喷射的时间，即可基本保证本批笔管彩色层层深的稳定性和一致性。

21、进一步的，上色板表面上色槽两侧的面向着上色槽方向倾斜向下。

22、在本技术方案中，该结构可以使喷枪喷到上色板表面非上色槽处的少量颜料液体能沿着上色槽表面两侧的斜面向着上色槽内流动，减少颜料液体在上色板表面的滞留，减少浪费和肆意流动，污染上色室内其他地方，保证上色的精准和颜料液体的利用率。

23、进一步的，所述上色板下方还设置有承接组件，所述承接组件用于在笔管盖板随着传送带移离上色板时承接住从上色槽流下的颜料液体。

24、在本技术方案中，虽然每个笔管盖板上色之间的移动过程中，喷枪喷停止向上色槽喷洒颜料，但是仍然会有少量挂在上色槽内壁上的颜料液体会在完成上色的笔管盖板移开后，在下一块待上色的笔管盖板传送到上色板下方之前沿着上色槽内壁下落，通过承接组件的承接，可以防止在此期间沿着上色槽内壁下落的颜料液体流到传输带上，保护传输带不被污染，避免了笔管盖板不盖被上色的区域沾染上颜料，可以减少上色工序的不合格率。

25、进一步的，所述承接组件包括：

26、承接板，所述承接板上开设有通过槽，所述通过槽与上色槽相匹配且宽度大于上色槽，承接板上与通过槽相邻还设置有承接槽，所述承接槽，承接槽的槽口宽度大于上色槽宽度；

27、驱动气缸，所述驱动气缸固定设置，驱动气缸的输出端与承接板连接，驱动气缸用于驱动承接板横向滑移使上色槽与通过槽正对或者与承接槽正对。

28、在本技术方案中，上色完成后，喷枪喷停止向上色槽喷洒颜料，等待2s,然后驱动气缸启动推动承接板移动，使承接板从上色槽与通过槽正对的状态切换至上色槽与承接槽正对的状态，这样少量挂在上色槽内壁上的颜料液体沿着上色槽内壁下落至承接槽内被承接收集，切换到位后完成上色的笔管盖板移开，下一块待上色的笔管盖板传送到上色板下方，然后驱动气缸活塞杆收缩带着承接板移动复位，使上色槽与通过槽正对。承接组件的设置可以减少喷枪间隔工作的时间，提高生产节拍的同时保证上色合格率。

29、进一步的，每个承接槽槽底的一端均延伸到汇集槽内，汇集槽流出端设置有承接器皿。

30、在本技术方案中，承接板收集到的颜料液体最终进承接槽槽底汇集到汇集槽内最终流到承接器皿后被收集。

31、进一步的，上色板下方位于上色槽侧部固定设置有吸收棉，吸收棉与承接板接触。

32、在本技术方案中，在承接板移动的过程中这点点时间内，也会有颜料液体下流的概率，设置吸收棉可以在承接板移动的过程中被吸收棉擦拭从而，减少颜料液体的流走，减少颜料液体对上色室的污染。

33、进一步的，所述上色室出口处与烘干箱连接，烘干箱用于对上色后的笔管盖板进行烘干。

34、本发明的有益效果是：

35、1.通过使笔管具有至少三层，可以在用卷笔刀削笔后，看到有不同颜色的三层样子，这样让幼儿使用者使用起来具有趣味性，颜色丰富吸引人。

36、2.因为橡皮笔是用于擦去铅笔的痕迹，不像铅笔需要持续手持使用，因此设计成三棱柱形状，可以便于手持握紧施力，更好地作为橡皮擦去铅笔的痕迹。

37、3.上色板表面上色槽两侧的面向着上色槽方向倾斜向下，该结构可以使喷枪喷到上色板表面非上色槽处的少量颜料液体能沿着上色槽表面两侧的斜面向着上色槽内流动，减少颜料液体在上色板表面的滞留，减少浪费和肆意流动，污染上色室内其他地方，保证上色的精准和颜料液体的利用率。

38、4.通过承接组件的承接，可以防止在此期间沿着上色槽内壁下落的颜料液体流到传输带上，保护传输带不被污染，避免了笔管盖板不盖被上色的区域沾染上颜料，可以减少上色工序的不合格率。承接组件的设置可以减少喷枪间隔工作的时间，提高生产节拍的同时保证上色合格率。
