一种聚酰亚胺疏水减阻微结构表面

本发明涉及功能表面，具体涉及一种聚酰亚胺疏水减阻微结构表面，尤其适用于水下环境中的减阻应用。

背景技术：

1、聚酰亚胺（pi）是一种高性能聚合物材料，具有优异的热稳定性、机械强度、耐化学腐蚀性和轻质特性，在航空航天、海洋工程、柔性电子等领域具有广泛应用前景。然而，聚酰亚胺表面光滑，与水的静态接触角通常仅为65°-75°，呈亲水状态，在水下环境中摩擦阻力较大，限制了其在海洋装备、水下航行器等领域的应用。

2、现有技术中，提升聚酰亚胺表面疏水性能的方法主要包括化学改性和涂层技术。化学改性方法通过引入氟元素或硅元素降低表面能，但存在工艺复杂、耐久性差、易脱落等问题。涂层技术通过在聚酰亚胺表面涂覆疏水涂层实现疏水效果，但涂层与基底的结合强度有限，在水流冲刷和长期浸泡环境下易发生失效。

3、表面微结构技术为提升材料表面疏水性能提供了新思路。通过在材料表面构建特定形貌的微结构阵列，利用粗糙度效应和 trapped air 效应，可以在不改变材料本性的前提下实现疏水甚至超疏水效果。然而，现有微结构疏水表面研究主要集中在金属、硅等材料上，针对聚酰亚胺材料的微结构疏水表面研究较少。此外，现有微结构多为亚微米或纳米尺度，加工难度大、成本高，且深宽比有限，难以在水下高速流动环境中保持稳定的疏水性能和减阻效果。

4、因此，迫切需要一种基于聚酰亚胺本体的、具有稳定疏水减阻性能的微结构表面，能够兼顾疏水性能、结构稳定性和加工可行性。

技术实现思路

1、本发明的目的在于，如何在不改变聚酰亚胺材料本性、不引入额外涂层的条件下，通过表面微结构设计实现聚酰亚胺表面的疏水化和减阻效果。

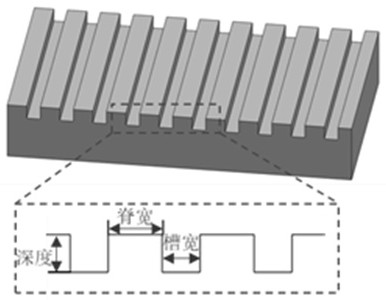

2、一种聚酰亚胺疏水减阻微结构表面，所述聚酰亚胺表面具有周期性排列的沟槽微结构阵列，所述沟槽的宽度为250-350 μm，深度为250-350 μm，间距为250-350 μm，所述沟槽微结构表面与水的静态接触角为110°-130°，与光滑聚酰亚胺平面的静态接触角相比，接触角提升40°-60°，所述聚酰亚胺疏水减阻微结构表面适用于水下环境。

3、优选地，所述沟槽的宽度、深度和间距均为280-320 μm。

4、优选地，所述沟槽微结构表面与水的静态接触角为118°-125°。

5、优选地，所述光滑聚酰亚胺平面的静态接触角为65°-75°，所述沟槽微结构表面的接触角提升幅度为45°-55°。

6、优选地，所述沟槽方向与水流方向平行或呈0°-15°夹角。

7、优选地，所述聚酰亚胺为热固性聚酰亚胺。

8、优选地，所述聚酰亚胺疏水减阻微结构表面用于水下航行器表面、海洋装备或微流控芯片。

9、本发明具有以下有益效果：

10、疏水性能显著提升：通过特定尺寸的沟槽微结构设计，聚酰亚胺表面的静态接触角从光滑平面的约70°提升至110°-130°，提升幅度达40°-60°，实现从亲水到疏水的转变。

11、结构稳定性好：微结构与聚酰亚胺基底为一体成型，无涂层脱落风险，在水下长期浸泡和高速冲刷环境下保持稳定性能。

12、耐腐蚀性能优异：聚酰亚胺材料本身具有优异的耐化学腐蚀性能，适用于海水等苛刻环境。

13、减阻潜力：沟槽微结构可改变边界层流动状态，具有水下减阻应用潜力。

14、加工可行性强：沟槽特征尺寸为百微米量级，可通过超精密加工技术实现，加工难度低于纳米尺度微结构。

1.一种聚酰亚胺疏水减阻微结构表面，其特征在于，所述聚酰亚胺表面具有周期性排列的沟槽微结构阵列，所述沟槽的宽度为250-350 μm，深度为250-350 μm，间距为250-350μm，所述沟槽微结构表面与水的静态接触角为110°-130°，与光滑聚酰亚胺平面的静态接触角相比，接触角提升40°-60°，所述聚酰亚胺疏水减阻微结构表面适用于水下环境。

2.根据权利要求1所述的聚酰亚胺疏水减阻微结构表面，其特征在于，所述沟槽的宽度、深度和间距均为280-320 μm。

3.根据权利要求1所述的聚酰亚胺疏水减阻微结构表面，其特征在于，所述沟槽微结构表面与水的静态接触角为118°-125°。

4.根据权利要求1所述的聚酰亚胺疏水减阻微结构表面，其特征在于，所述光滑聚酰亚胺平面的静态接触角为65°-75°，所述沟槽微结构表面的接触角提升幅度为45°-55°。

5.根据权利要求1所述的聚酰亚胺疏水减阻微结构表面，其特征在于，所述聚酰亚胺为热固性聚酰亚胺。

6.根据权利要求1所述的聚酰亚胺疏水减阻微结构表面，其特征在于，用于水下航行器表面、海洋装备或微流控芯片。
