硅压阻芯片单电桥结构自补偿方案的方法与流程

本发明涉及硅压阻芯片，特别涉及硅压阻芯片单电桥结构自补偿方案的方法。

背景技术：

1、硅压阻压力传感器是仪器仪表、工业检测、半导体传感领域应用最为广泛的压力传感器件，其核心传感部件为硅压阻芯片，该芯片主要由基底、衬底以及压阻条三部分构成，其中基底主要用于隔离封装应力并确定芯片整体测量方式；衬底通过湿法刻蚀或干法刻蚀工艺去除冗余结构，制备可受力形变的敏感膜；压阻条作为核心敏感元件，依托扩散硅工艺或soi工艺制备成型，常规结构中均匀布置于敏感膜边缘，可在敏感膜受力形变后产生阻值变化，实现机械压力信号向电信号的转换。

2、但传统硅压阻芯片结构存在固有技术缺陷，行业常规芯片压阻条布局单一，存在感压灵敏度低、温度系数大的问题，在芯片封装、实际工况使用过程中，封装应力、生产工艺偏差、环境温度波动、基线压力扰动等因素会产生全域性共模干扰，使所有压阻条阻值发生偏移，传统单电桥结构无法对该类共模干扰进行抵消过滤，直接导致传感器压力测量精度下降、测量稳定性差、检定周期短等问题，限制了该类传感器在高端精密检测场景的应用。

技术实现思路

1、本发明的目的就在于为了解决上述问题而提供硅压阻芯片单电桥结构自补偿方案的方法，通过单电桥差异化结构自补偿设计，突破传统硅压阻芯片的固有技术短板，依靠纯物理结构实现共模干扰全域抑制，解决了背景技术中提到的行业常规芯片压阻条布局单一，存在感压灵敏度低、温度系数大的问题，在芯片封装、实际工况使用过程中，封装应力、生产工艺偏差、环境温度波动、基线压力扰动等因素会产生全域性共模干扰，使所有压阻条阻值发生同向偏移问题。

2、为解决上述技术问题，本发明提供如下技术方案：

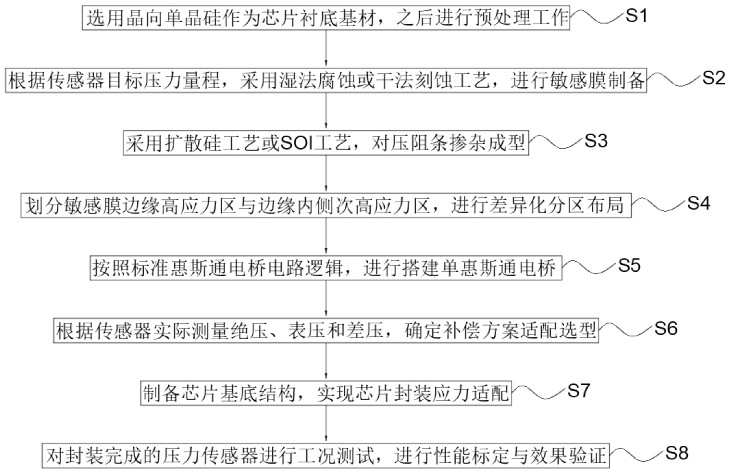

3、硅压阻芯片单电桥结构自补偿方案的方法，包括以下内容：

4、s1：选用晶向单晶硅作为芯片衬底基材，之后进行预处理工作；

5、s2：根据传感器目标压力量程，采用湿法腐蚀或干法刻蚀工艺，进行敏感膜制备；

6、s3：采用扩散硅工艺或soi工艺，对压阻条掺杂成型；

7、s4：划分敏感膜边缘高应力区与边缘内侧次高应力区，进行差异化分区布局；

8、s5：按照标准惠斯通电桥电路逻辑，进行搭建单惠斯通电桥；

9、s6：根据传感器实际测量绝压、表压和差压，确定补偿方案适配选型；

10、s7：制备芯片基底结构，实现芯片封装应力适配；

11、s8：对封装完成的压力传感器进行工况测试，进行性能标定与效果验证。

12、可选地，所述步骤s1包括以下内容：

13、s11：依据mems硅压阻芯片制备标准，选择单晶硅作为芯片衬底基材，匹配（100）最优晶向，该晶向可最大化发挥硅材料压阻效应，保障后续压阻条灵敏度与响应精度，从基材层面规避材质本身带来的测量误差；

14、s12：对选取的单晶硅衬底进行全方位表面清洁处理，通过有机溶剂清洗、去离子水冲洗、高温烘干的标准化流程，清除衬底表面的粉尘、油污、氧化层等杂质，保证衬底表面洁净度满足后续光刻、离子掺杂工艺的严苛要求；

15、s13：对清洁完成的衬底进行抛光与应力均质处理，修正衬底表面微观平整度，消除基材内部与表面残余应力，避免基底自身应力产生初始干扰，保障后续敏感膜制备与压阻条布局的均匀性与稳定性。

16、可选地，所述步骤s2包括以下内容：

17、s21：根据传感器目标压力测量量程，设定敏感膜的厚度、尺寸与形变参数，结合芯片整体结构布局，规划衬底底部的刻蚀区域，明确保留区域与去除区域的边界范围，保证敏感膜结构适配量程需求；

18、s22：采用湿法腐蚀或干法刻蚀成熟mems工艺，对衬底底部预设区域进行刻蚀减薄、结构塑形，逐层去除衬底多余硅结构，严格控制刻蚀速率与刻蚀深度，避免过刻、欠刻问题，保障敏感膜尺寸精度与厚度均匀性；

19、s23：刻蚀完成后对敏感膜进行钝化处理，修整膜体边缘结构，消除刻蚀工艺带来的微观结构缺陷，制备出应力响应均匀、弹性形变规律、结构稳定性强的柔性敏感膜，确保外部压力作用下可发生均匀、可逆的弹性形变。

20、可选地，所述步骤s3包括以下内容：

21、s31：基于芯片灵敏度与阻值匹配设计要求，选定扩散硅工艺或soi工艺作为压阻条制备工艺，结合目标电气参数，预设离子掺杂浓度、掺杂结深与掺杂区域范围，保证四组压阻条基础性能一致性；

22、s32：在敏感膜预设的压阻条排布区域，实施离子注入或浓硼扩散掺杂工艺，严格控制掺杂温度、真空度、离子通量等工艺参数，依次成型r1、r2、r3、r4四个压阻敏感条，确保各压阻条阻值、压阻系数、应力响应性能高度匹配；

23、s33：掺杂完成后进行高温退火固化处理，激活掺杂离子、修复掺杂过程中产生的晶格缺陷，稳定压阻条电气性能，避免后续使用过程中出现阻值漂移，保障压阻条长期工作的稳定性与一致性。

24、可选地，所述步骤s4包括以下内容：

25、s41：通过仿真标定划分敏感膜应力区域，界定敏感膜边缘高应力区与边缘内侧次高应力区，明确两个区域的应力响应特性，确认两个区域压阻灵敏度高、形变响应方向相反的核心特性，为差异化布局提供结构基础；

26、s42：按照本发明核心布局逻辑，将成型后的r1、r4压阻条固定布局于敏感膜边缘高应力区域，将r2、r3压阻条固定布局于敏感膜边缘内侧次高应力区域，严格控制各压阻条的位置、间距与角度，保证布局精度；

27、s43：布局完成后核验各组压阻条的应力响应特性，确保r1、r4同侧压阻条应力灵敏度方向一致，r2、r3压阻条应力灵敏度方向与r1、r4相反，形成稳定的差异化应力响应结构，满足自补偿基础条件。

28、可选地，所述步骤s5包括以下内容：

29、s51：依据标准惠斯通电桥电气连接逻辑，规划芯片内部金属引线走线路径，匹配四组压阻条的布局位置，优化走线长度与布局，规避线路交叉、信号干扰问题，保障电路导通稳定性；

30、s52：通过金属蒸镀、光刻、刻蚀工艺制备金属引线，将r1、r2、r3、r4四组压阻条进行电气连接，构建完整、独立的单惠斯通电桥回路，形成对称稳定的电桥电路结构；

31、s53：严格匹配传统普通硅压阻芯片的电极布局规格，仅保留常规电极数量，不新增任何电极与引线结构，保证芯片硬件结构、封装接口与传统芯片兼容，无需适配改造后续产线设备。

32、可选地，所述步骤s6包括以下内容：

33、s61：根据传感器实际应用场景，区分绝压、表压、差压不同测量工况，结合工况压力变化特性与应力响应需求，针对性从四种单电桥自补偿方案中匹配最优结构构型，完成芯片结构定型；

34、s62：模拟封装应力、环境温度波动、生产工艺偏差等实际应用中的共模干扰场景，对四组压阻条的阻值变化特性进行全域检测，记录各组压阻条的阻值偏移方向与偏移量；

35、s63：通过微调工艺参数完成应力适配校准，确保所有外界共模干扰作用于芯片时，r1、r2、r3、r4四组压阻条的阻值偏移保持同向等幅状态，稳定电桥差分抵消的核心前提，保障干扰补偿效果。

36、可选地，所述步骤s7包括以下内容：

37、s71：在衬底背面制备专用基底结构，基底采用高稳定性绝缘材质，通过精密贴合、固化工艺完成基底成型，利用基底结构实现外部封装应力的隔离，阻断封装应力对敏感膜与压阻条的干扰；

38、s72：采用行业标准化mems芯片封装工艺，对成型的电桥芯片进行整体封装固化，严格控制封装温度、压力、固化时间等参数，规避封装工艺带来的额外应力偏差与结构形变；

39、s73：封装完成后进行结构固化处理，静置老化稳定芯片内部结构，消除封装残余应力，锁定压阻条布局与电桥电路结构，保障芯片长期使用过程中结构与电气性能不漂移。

40、可选地，所述步骤s8包括以下内容：

41、s81：搭建标准压力、温度工况测试平台，对封装完成的硅压阻压力传感器进行多工况测试，分别施加不同梯度的标准压力与环境温度，采集电桥差分输出电压信号v1-v2；

42、s82：检测传感器压力响应精度，验证外部压力作用下，芯片输出信号可对应压力变化；

43、s83：之后检测温度、封装残余应力等共模干扰的抑制效果，确认干扰信号可通过差分运算抵消。

44、可选地，所述步骤s8还包括：

45、s84：完成多点位精度标定与稳定性测试，修正微小工艺误差，固化芯片工作参数；

46、s85：根据以上实现无算法参与、纯结构自补偿的高精度、高稳定性压力检测功能，完成产品整体定型。

47、本发明与现有技术相比，至少具有如下有益效果：

48、本发明通过创新型单电桥差异化结构自补偿设计，从而突破传统硅压阻芯片的固有技术短板，并依靠纯物理结构实现共模干扰全域抑制，使得整个过程无需算法补偿、无需改造硬件结构与封装工艺，相较于现有各类压力传感器具备显著技术优势与产业化价值；

49、利用本发明的特殊设计能够抵消封装应力、温度变化、工艺偏差、基线压力等各类共模干扰，解决传统硅压阻传感器精度漂移、稳定性差的问题，有效提升压力检测度，同时大幅延长设备检定周期，提升产品长期服役可靠性；

50、本发明在保留传统产品低成本、高通用性、高响应速度、工艺成熟的基础上，弥补了感压灵敏度低、温度漂移大、抗共模干扰能力弱的缺陷，实现产品综合性能跨越式升级；

51、本发明整体流程步骤无需复杂闭环控制电路与精密谐振结构，制备工艺更简单、生产成本更低，同时可兼容绝压、表压、差压全场景测量，频响速度更快，适配范围更广；

52、本发明优于硅电容压力传感器，整体无大质量块结构，芯片体积更小、集成度更高，抗电磁干扰、机械振动干扰能力更强，生产与封装成本更低，产业化落地门槛更低；

53、本发明仅优化压阻条布局结构，芯片电极数量、整体尺寸、制备流程、封装工艺与传统芯片兼容，无需改造现有mems产线，纯结构自补偿方式故障率低、稳定性强，具备极高的规模化量产与市场推广价值。

54、上述方案中，本技术提供的硅压阻芯片单电桥结构自补偿方案的方法。
