一种工件抛光除尘设备的制作方法

本申请属于抛光设备，尤其涉及一种工件抛光除尘设备。

背景技术：

1、金属工件的加工方式种类多样，有车、铣、刨、磨、铸造、锻造等等，工件的加工工序也随加工方式的变化而变化。工件在生产加工的过程中，需要对工件表面进行打磨抛光，使工件表面粗糙度降低，以获得光亮、平整表面的效果。

2、现有的工件一般采用砂轮或者砂带等进行抛光，但是在抛光过程中会产生金属粉尘影响工作环境，对此进行改进。

技术实现思路

1、本申请的目的是针对上述存在的技术问题，提供一种工件抛光除尘设备，能够收集工件抛光时的大部分金属粉尘，提供较好的工作环境。

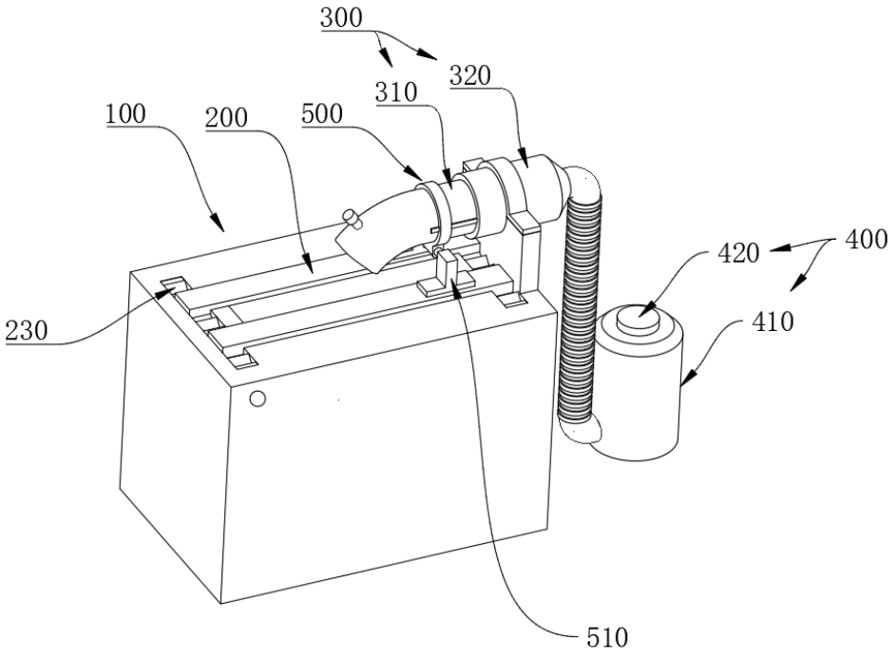

2、本申请提供了一种工件抛光除尘设备，包括：

3、设备本体，包括抛光组件、驱动组件，所述抛光组件通过驱动组件驱动工作；

4、底座，活动安装于设备本体上；

5、集尘罩，置于底座上；

6、集尘器，所述集尘器与集尘罩连接；

7、活动机构，置于底座与集尘罩之间。

8、抛光组件、驱动组件安装在设备本体上，驱动组件用于驱动抛光组件对工件进行抛光，底座置于设备本体上，通过底座可以用于安装工件抛光时的夹具等结构，通过活动机构能够控制底座移动，能够更具不同的夹具或者工件大小进行调节，集尘罩对应在抛光组件用于抛光的位置，集尘器能够产生负压空气流动，集尘罩与集尘器之间连通将抛光产生的粉尘吸收收集。

9、若工件采用人工抛光时，底座也可用于承载人手，提高手持工件时的稳定性。

10、进一步的，所述抛光组件包括：

11、滚轮，安装于设备本体上且设置有至少两个；

12、砂带，缠绕于滚轮上；

13、其中，所述驱动组件与其中一个滚轮连接。

14、本申请中的抛光组件采用砂带缠绕在滚轮上，通过驱动组件驱动其中一个滚轮使砂带移动，驱动组件采用电机等驱动装置与连接的滚轮之间直接连接或者采用链条与链轮结构或者采用传动带与带轮结构或者采用齿轮等结构传动，移动座置于砂带的上方两侧，根据工件或者夹具的大小，调节移动座的位置使砂带用于抛光的宽度以及位置能够进行调节。

15、进一步的，所述底座包括：

16、丝杆，安装于设备本体上且与底座之间螺纹连接；

17、导向杆，与底座之间滑动连接。

18、丝杆通过轴承安装在设备本体上，丝杆采用手动转动或者电机驱动旋转，丝杆与底座单独对应，丝杆与对应底座的一端之间螺纹连接，导向杆与底座的滑动连接，导向杆与丝杆的轴线平行，通过底座与丝杆、导向杆连接，能够实现底座的稳定移动。

19、相对于本方案的替代方案，通过将导向杆与底座之间的滑动连接结构替换成滑轨与滑块结构。

20、进一步的，所述底座还包括：

21、风琴罩，连接于底座与设备本体之间。

22、风琴罩安装连接在底座与设备本体之间，通过风琴罩能够防止粉尘落在丝杆、导向杆上，保证丝杆、导向杆的稳定性使用。

23、进一步的，所述活动机构包括：

24、支承座，安装连接于底座上；

25、伸缩座，安装连接于集尘罩上；

26、其中，所述支承座设置有伸缩部，所述伸缩部与伸缩座活动连接。

27、支承座安装在底座上，两个底座上的支承座分布与伸缩座的两侧活动连接，当底座移动时，能够保证支承座、伸缩座对集尘罩的支撑作用，保证集尘罩的结构稳定性，支承座与底座之间通过螺栓螺母连接，伸缩部能够与伸缩座伸缩活动。

28、进一步的，所述集尘罩包括：

29、伸缩罩，所述伸缩座安装于伸缩罩上；

30、固定管，与伸缩罩适配且安装于设备本体上。

31、集尘罩的固定管通过螺栓螺母等紧固件固定安装在设备本体上，伸缩罩与固定管之间活动连接，通过伸缩罩能够实现沿其轴线方向移动，便于更具工件的抛光位置进行调节，伸缩罩可以设置把手等结构，便于伸缩罩移动时受力，伸缩罩移动主要通过人力左右，也可以采用气缸、液压缸等驱动组件驱动控制。

32、伸缩罩、固定管的截面均基本为圆形或者矩形等形状。

33、进一步的，所述伸缩座包括：

34、滑动部，置于伸缩罩的两侧；

35、其中，所述伸缩罩设置有与滑动部对应的滑槽。

36、滑动部与滑槽配合，提高伸缩罩与伸缩座之间结构稳定性，滑动部与伸缩罩之间一体连接或者焊接连接，固定管上也具有与滑动部对应的凹槽。

37、进一步的，所述集尘器包括：

38、集尘仓，与固定管之间通过管道连接；

39、风机，安装于集尘仓上。

40、集尘器通过风机在集尘仓中形成负压，吸收的粉末收集在集尘仓中，风机与集尘仓之间具有滤芯，能够将粉末过滤在集尘仓中，集尘仓与固定管之间通过波纹管连接。

41、本申请的有益效果是：

42、1、集尘罩对应在抛光组件用于抛光的位置，集尘器能够产生负压空气流动，集尘罩与集尘器之间连通将抛光产生的粉尘吸收收集。

43、2、移动座置于砂带的上方两侧，根据工件或者夹具的大小，调节移动座的位置使砂带用于抛光的宽度以及位置能够进行调节。

44、3、当底座移动时，通过支承座、伸缩座实现对集尘罩的支撑作用，保证集尘罩的结构稳定性。

1.一种工件抛光除尘设备，其特征在于，包括：

2.根据权利要求1所述的工件抛光除尘设备，其特征在于，所述抛光组件（110）包括：

3.根据权利要求2所述的工件抛光除尘设备，其特征在于，所述底座（200）包括：

4.根据权利要求3所述的工件抛光除尘设备，其特征在于，所述底座（200）还包括：

5.根据权利要求1所述的工件抛光除尘设备，其特征在于，所述集尘罩（300）包括：

6.根据权利要求5所述的工件抛光除尘设备，其特征在于，所述伸缩座（520）包括：

7.根据权利要求5所述的工件抛光除尘设备，其特征在于，所述集尘器（400）包括：
