一种锅炉水冷壁管除杂装置的制作方法

本发明涉及锅炉维护设备，更具体地说，涉及一种锅炉水冷壁管除杂装置。

背景技术：

1、燃煤锅炉运行过程中，烟气裹挟飞灰、煤灰硬质颗粒持续冲刷水冷壁管外壁，管壁表面会附着氧化皮、锈蚀层、积灰等杂质；在开展热喷涂、激光熔覆等水冷壁防磨防护作业前，以及在使用一段时间后，都需要对水冷壁管靠外一侧的半圆弧表面进行预处理，清除管壁表面锈杂质；且水冷壁管表面的洁净度和粗糙度直接决定了热喷涂、激光熔覆的效果。

2、目前，水冷壁管壁除杂作业大多依靠人工手持打磨工具逐根处理水冷壁管，作业空间受限，且难以保持均匀、彻底的打磨，处理效率低下；另外少数专用除杂设备适配性差，与水冷壁管外壁贴合距离不能适应性的调节，打磨清理过程中容易出现打磨过度或清理不干净的情况，实际作业使用效果不佳。

3、因此，有必要提供一种锅炉水冷壁管除杂装置解决上述技术问题。

技术实现思路

1、本发明的目的在于提供一种锅炉水冷壁管除杂装置以解决上述技术问题。

2、为实现上述目的，本发明采用如下的技术方案：

3、一种锅炉水冷壁管除杂装置，包括：

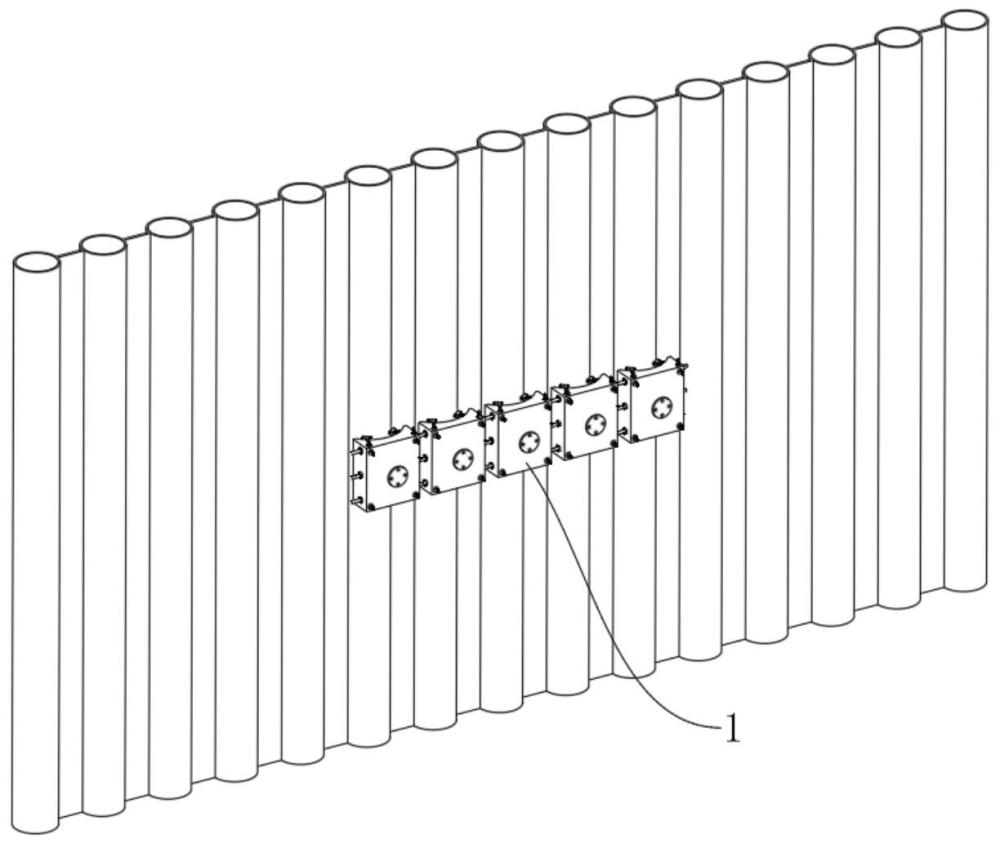

4、连接座，设置有多个且相邻所述连接座之间可拆卸连接；

5、弧形板，设置于所述连接座的内侧壁且与水冷壁管同轴对应；

6、除杂机构，设于所述弧形板背离所述连接座的一侧且至少设有两个，用于对水冷壁管外壁进行打磨除杂；

7、传动机构，设于所述连接座内，用于带动所述弧形板沿水冷壁管外壁往复转动；

8、多组抵接机构，设于所述连接座的内壁，用于抵接水冷壁管外壁以及调节所述连接座与水冷壁管之间的距离。

9、进一步的，所述除杂机构包括：

10、两个支板，设置于所述弧形板的内侧壁，两个所述支板上均转动连接有转轴，两个所述转轴之间可拆卸连接有打磨辊；

11、第一驱动件，安装于其中一个所述支板上，所述第一驱动件的输出端与所述转轴传动连接。

12、进一步的，所述连接座的内部开设有传动腔，所述连接座的内侧壁开设有与所述传动腔相通的弧形槽，所述弧形槽内壁滑动连接有连接板，所述连接板的外端与所述弧形板相连。

13、进一步的，所述传动机构包括：

14、第二驱动件，设于所述传动腔内，所述第二驱动件的输出端设置有齿轮；

15、下接弧板，设于所述连接板的外壁，所述下接弧板上设有与所述齿轮相啮合的弧状齿板。

16、进一步的，所述连接板的外端连接有套板，所述套板内部开设有内槽，所述内槽滑动连接有与所述弧形板相连的内接板，所述内接板和所述内槽的内壁之间设有弹性件。

17、进一步的，所述内接板上转动设置有转杆，所述转杆上设有与所述弧形板的外侧壁相连的转接板，所述内接板的外壁螺纹连接有用于抵紧所述转杆的紧固螺栓。

18、进一步的，所述抵接机构包括：

19、安装架，通过调节组件与所述连接座的内侧壁相连，所述调节组件用于调整所述安装架和所述连接座之间的距离；

20、抵接辊，转动连接于所述安装架上，用于和水冷壁管相抵接。

21、进一步的，所述调节组件包括：

22、螺柱，设于所述连接座的内侧壁，所述螺柱外部螺纹连接有与所述安装架转动相连的调节筒；

23、侧架，设于所述螺柱的外壁，所述安装架上设有滑动贯穿所述侧架的限位杆。

24、进一步的，所述连接座的一侧外壁设置有至少一个连接插杆，所述连接座的另一侧设置有与所述连接插杆插接适配的套接杆，所述套接杆和所述连接插杆可拆卸连接。

25、进一步的，所述连接插杆上贯穿开设有多个固定孔，所述套接杆上开设有与所述固定孔相适配的连接孔。

26、相比于现有技术，本发明的有益效果在于：

27、1、本发明通过传动机构驱动弧形板沿水冷壁管外壁做往复摆动，带动多组除杂机构完成水冷壁管外壁的打磨作业，替代传统人工手持工具来回打磨的作业模式，有效降低现场作业劳动强度，大幅提升管壁预处理效率，打磨均匀度性远高于人工操作，保障管壁表面洁净度与粗糙度，满足后续热喷涂、激光熔覆等防磨工艺的施工要求。

28、2、本发明配套设置多组抵接机构，能够精准调节连接座与管壁之间的径向距离，使打磨辊维持合理接触压力，既能够避免压力过大造成管壁基体过度磨削损伤，又可防止接触间隙过大出现打磨清理不彻底的问题，装置适配能力强，除杂作业质量稳定可控；

29、另外，通过抵接辊滚动支撑在水冷壁管外壁，既为整体装置提供可靠定位支撑，又允许装置沿管道轴向平顺移动，实现单根水冷壁管的连续长距离除杂作业。

30、3、本发明通过弧形板与连接板之间设置弹性浮动补偿结构，能够自适应水冷壁管管壁局部形变、尺寸偏差以及打磨辊磨损损耗，自动补偿位移，持续保持打磨部件与管壁的有效贴合。

31、4、本发明采用多段连接座模块化拼接结构，借助连接插杆与套接杆实现快速拆装组合，可根据水冷壁管排布以及现场实际需求来灵活调整装置整体规格，适配多种工况。

1.一种锅炉水冷壁管除杂装置，其特征在于，包括：

2.根据权利要求1所述的一种锅炉水冷壁管除杂装置，其特征在于，所述除杂机构（3）包括：

3.根据权利要求1所述的一种锅炉水冷壁管除杂装置，其特征在于，所述连接座（1）的内部开设有传动腔（6），所述连接座（1）的内侧壁开设有与所述传动腔（6）相通的弧形槽（7），所述弧形槽（7）内壁滑动连接有连接板（8），所述连接板（8）的外端与所述弧形板（2）相连。

4.根据权利要求3所述的一种锅炉水冷壁管除杂装置，其特征在于，所述传动机构（4）包括：

5.根据权利要求3所述的一种锅炉水冷壁管除杂装置，其特征在于，所述连接板（8）的外端连接有套板（9），所述套板（9）内部开设有内槽（10），所述内槽（10）滑动连接有与所述弧形板（2）相连的内接板（11），所述内接板（11）和所述内槽（10）的内壁之间设有弹性件（12）。

6.根据权利要求5所述的一种锅炉水冷壁管除杂装置，其特征在于，所述内接板（11）上转动设置有转杆（13），所述转杆（13）上设有与所述弧形板（2）的外侧壁相连的转接板（14），所述内接板（11）的外壁螺纹连接有用于抵紧所述转杆（13）的紧固螺栓（15）。

7.根据权利要求1所述的一种锅炉水冷壁管除杂装置，其特征在于，所述抵接机构（5）包括：

8.根据权利要求7所述的一种锅炉水冷壁管除杂装置，其特征在于，所述调节组件（52）包括：

9.根据权利要求1所述的一种锅炉水冷壁管除杂装置，其特征在于，所述连接座（1）的一侧外壁设置有至少一个连接插杆（16），所述连接座（1）的另一侧设置有与所述连接插杆（16）插接适配的套接杆（17），所述套接杆（17）和所述连接插杆（16）可拆卸连接。

10.根据权利要求9所述的一种锅炉水冷壁管除杂装置，其特征在于，所述连接插杆（16）上贯穿开设有多个固定孔（18），所述套接杆（17）上开设有与所述固定孔（18）相适配的连接孔（19）。
