一种香料提取液过滤与分离装置的制作方法

本技术涉及香料提取液过滤，具体为一种香料提取液过滤与分离装置。

背景技术：

1、香料被人体吸入后能够让人感到心情舒畅，使人心旷神怡，香料按照制法或原料可分为天然香料和合成香料两大类，香料从采摘到形成市场需要的产品，需要经过多道工序加工处理。

2、传统的香料提取液过滤分离装置在对香料挤压来使提取液进行过滤分离完成时都需要将机器停止，从而使得工作人员来更换位于挤压框架内的香料，并且也都不能进行连续挤压，因此这就导致了传统的香料提取液过滤分离装置使用起来效率都较低，较为影响生产的产能。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种香料提取液过滤与分离装置，以解决上述背景技术中提到的传统的香料提取液过滤分离装置在对香料挤压来使提取液进行过滤分离完成时都需要将机器停止，从而使得工作人员来更换位于挤压框架内的香料，并且也都不能进行连续挤压，因此这就导致了传统的香料提取液过滤分离装置使用起来效率都较低，较为影响生产的产能的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种香料提取液过滤与分离装置，包括装置主体，所述装置主体的前端表面设置的有收集槽，所述装置主体的后端表面设置的有放料槽，所述装置主体内开设的有滑槽，所述放料槽和收集槽的两侧表面均开设的有豁口，所述装置主体的前端表面设置的有控制器，所述装置主体的中间底部位置设置的有引导斗，所述装置主体的顶端固定安装的有液压杆，所述液压杆的底部输出端延伸至装置主体内，所述液压杆的输出端固定安装的有压板，所述装置主体的后端表面固定安装的有电动伸缩杆，所述电动伸缩杆的缩放端延伸至放料槽内，所述电动伸缩杆的缩放端固定安装的有推动板。

3、采用上述技术方案，通过将装有香料原料的挤压框都放入到装置主体内，当挤压框内的香料挤压完成之后在取消限制板对挤压框的限制，之后工作人员在通过电动推动杆来推动挤压框后端的那个挤压框从而使得两个挤压框都进行滑动，之后挤压完成的挤压框便会进入到收集槽内等待工作人员取出，之后未被挤压的挤压框便会被限制板所限制从而等待挤压，因此这就可以较好的提高香料提取液分离过滤的效果，同时不停机操作也可以提高生产的产能。

4、优选的，所述装置主体的两侧端面均固定安装的有安装架，所述安装架的外端表面均设置的有电动推杆，所述电动推杆的推动端固定安装的有限制板。

5、采用上述技术方案，通过安装架上所安装的电动推杆便会带动限制板向内进行移动，以此来使限制板对挤压框进行限制。

6、优选的，所述装置主体内设置的有挤压框，所述挤压框的底部活动卡合的有多个滚珠，所述装置主体的顶端固定安装的有把手，所述装置主体的上端表面开设的有集料槽，所述集料槽上开设的有多个漏液孔。

7、采用上述技术方案，通过挤压框的底部所卡合的有多个滚珠，因此这就可以较好的来使挤压框在滑槽内进行滑动，同时在滑动时也不会产生较大的阻力，当挤压框内的香料提取液经过挤压时候便会使得香料提取液通过漏液孔来进入到第一过滤板内进行过滤。

8、优选的，所述挤压框内开设的有两个插槽，所述挤压框内位于上端的插槽内活动插设的有第一过滤板，所述挤压框内位于下端的插槽内活动插设的有第二过滤板。

9、采用上述技术方案，通过漏液孔来使提取液进入到第一过滤板内进行过滤，之后第一过滤板便会对香料提取液中的较大杂质进行过滤，当香料提取液经过第一过滤板过滤之后便会进入到第二过滤板上，之后第二过滤板便会对香料提取液中一些较小的杂质进过滤，从而来提高对香料提取液的过滤效果，并且第一过滤板和第二过滤板是插设在插槽内，因此这就可以较好的使得工作人员将其从插槽内取下从而来对第一过滤板和第二过滤板进行更换或者清理。

10、优选的，所述装置主体内所设置的有红外信号发射器，所述装置主体内所卡合的挤压框上设置的有红外信号接收器。

11、采用上述技术方案，通过红外信号接收器接收到红外信号发射器所发射的信号之后便会带动限制板来对挤压框进行限制。

12、与现有技术相比，本实用新型的有益效果是：

13、1、该香料提取液过滤与分离装置，通过将装有香料原料的挤压框都放入到装置主体内，当挤压框内的香料挤压完成之后在取消限制板对挤压框的限制，之后工作人员在通过电动推动杆来推动挤压框后端的那个挤压框从而使得两个挤压框都进行滑动，之后挤压完成的挤压框便会进入到收集槽内等待工作人员取出，之后未被挤压的挤压框便会被限制板所限制从而等待挤压，因此这就可以较好的提高香料提取液分离过滤的效果，同时不停机操作也可以提高生产的产能。

14、2、该香料提取液过滤与分离装置，通过漏液孔来使提取液进入到第一过滤板内进行过滤，之后第一过滤板便会对香料提取液中的较大杂质进行过滤，当香料提取液经过第一过滤板过滤之后便会进入到第二过滤板上，之后第二过滤板便会对香料提取液中一些较小的杂质进过滤，从而来提高对香料提取液的过滤效果，并且第一过滤板和第二过滤板是插设在插槽内，因此这就可以较好的使得工作人员将其从插槽内取下从而来对第一过滤板和第二过滤板进行更换或者清理。

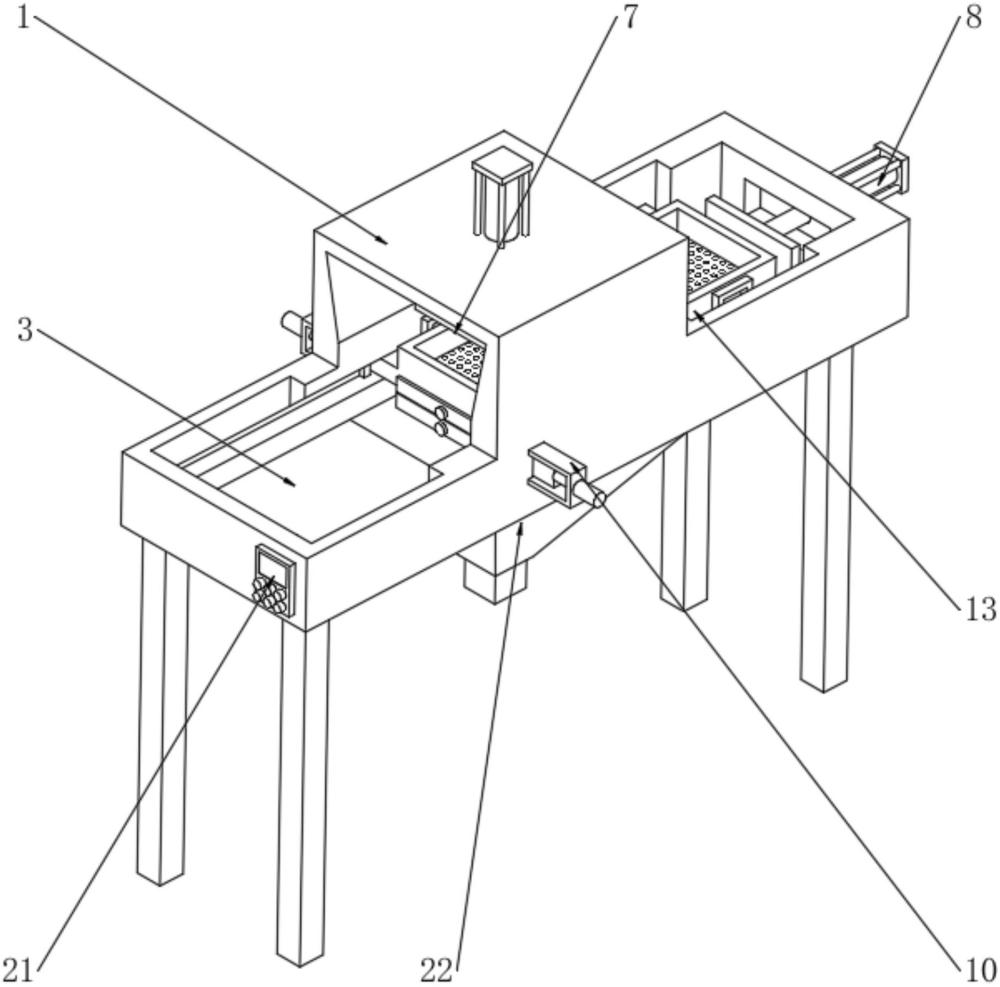

1.一种香料提取液过滤与分离装置，包括装置主体（1），其特征在于：所述装置主体（1）的前端表面设置的有收集槽（2），所述装置主体（1）的后端表面设置的有放料槽（3），所述装置主体（1）内开设的有滑槽（4），所述放料槽（3）和收集槽（2）的两侧表面均开设的有豁口（5），所述装置主体（1）的前端表面设置的有控制器（21），所述装置主体（1）的中间底部位置设置的有引导斗（22），所述装置主体（1）的顶端固定安装的有液压杆（6），所述液压杆（6）的底部输出端延伸至装置主体（1）内，所述液压杆（6）的输出端固定安装的有压板（7），所述装置主体（1）的后端表面固定安装的有电动伸缩杆（8），所述电动伸缩杆（8）的缩放端延伸至放料槽（3）内，所述电动伸缩杆（8）的缩放端固定安装的有推动板（9）。

2.根据权利要求1所述的一种香料提取液过滤与分离装置，其特征在于：所述装置主体（1）的两侧端面均固定安装的有安装架（10），所述安装架（10）的外端表面均设置的有电动推杆（11），所述电动推杆（11）的推动端固定安装的有限制板（12）。

3.根据权利要求1所述的一种香料提取液过滤与分离装置，其特征在于：所述装置主体（1）内设置的有挤压框（13），所述挤压框（13）的底部活动卡合的有多个滚珠（14），所述装置主体（1）的顶端固定安装的有把手（15），所述装置主体（1）的上端表面开设的有集料槽（16），所述集料槽（16）上开设的有多个漏液孔（17）。

4.根据权利要求3所述的一种香料提取液过滤与分离装置，其特征在于：所述挤压框（13）内开设的有两个插槽（18），所述挤压框（13）内位于上端的插槽（18）内活动插设的有第一过滤板（19），所述挤压框（13）内位于下端的插槽（18）内活动插设的有第二过滤板（20）。

5.根据权利要求1所述的一种香料提取液过滤与分离装置，其特征在于：所述装置主体（1）内所设置的有红外信号发射器，所述装置主体（1）内所卡合的挤压框（13）上设置的有红外信号接收器。
