一种用于旋转轴组件的多波段反射镜座的制作方法

本技术涉及激光加工，具体地说是一种用于旋转轴组件的多波段反射镜座。

背景技术：

1、现有的三维激光加工设备通常采用单波段光路系统设计，即单台设备仅能输出一种固定波长的激光，这种设计存在以下缺陷：

2、1、材料适应性局限：不同材料对激光波长的吸收特性存在显著差异，如金属对近红外吸收率高，而聚合物材料更适合中红外波段，单一波长设备无法实现多材料的最优加工。

3、2、产业需求矛盾：随着新材料应用和小批量定制化生产的普及，产线对多材料加工灵活性的需求越来越多，而单波段设备又难以满足产业需求。

4、3、成本效益问题：为满足多材料加工需求，企业不得不购置多台不同波长的设备，如同时配备二氧化碳激光加工设备和光纤激光加工设备，但这种方式会导致设备购置成本、厂房空间占用成本和设备的维保成本等成倍增加，不利于企业的降本增效。

5、因此这种技术现状严重制约了激光加工技术在多材料复合制造、柔性生产线等新兴领域的应用推广。

6、为了改变这种技术现状，必须研发能够方便切换不同光路的零部件产品。

技术实现思路

1、本实用新型的目的是针对现有技术存在的问题，提供一种用于旋转轴组件的多波段反射镜座。

2、本实用新型的目的是通过以下技术方案解决的：

3、一种用于旋转轴组件的多波段反射镜座，包括相互连接的镜座本体和反射镜支架，其特征在于：所述的反射镜支架上分别设有临近镜座本体的工作位插槽和远离镜座本体的等待位插槽，工作位插槽中插入带有接下来需要使用的激光反射镜片的托盘且等待位插槽中插入带有接下来无需使用的激光反射镜片的托盘。

4、所述的等待位插槽能够设置多个，等待位插槽的数量根据旋转轴组件上的反射镜座安装空间确定。

5、所述的镜座本体内布置有能够识别装有不同激光反射镜片的托盘的反射镜识别模块、或者工作位插槽和/或等待位插槽内布置有能够识别装有不同激光反射镜片的托盘的反射镜识别模块。

6、所述的反射镜识别模块布置在镜座本体上且正对工作位插槽底部的位置处，镜座本体上的反射镜识别模块上的触点能够接触到工作位插槽内的托盘前端侧面上标识激光反射镜片身份的感应片。

7、所述的反射镜识别模块布置在工作位插槽的内腔底部，托盘插入工作位插槽时，工作位插槽中的反射镜识别模块上的触点能够接触到托盘前端端面上标识激光反射镜片身份的感应片。

8、所述反射镜识别模块布置在等待位插槽的内腔底部，托盘插入等待位插槽时，等待位插槽中的反射镜识别模块上的触点能够接触到托盘前端端面上标识激光反射镜片身份的感应片。

9、所述的托盘至少包括第一镜片托盘和第二镜片托盘，在第一镜片托盘上装有第一激光反射镜片且在第二镜片托盘上装有第二激光反射镜片，第一镜片托盘和第二镜片托盘的前端侧面或前端端面上皆设有能够标识激光反射镜片身份的感应片。

10、所述第一镜片托盘的前端侧面或前端端面上设有双触点感应片且所述第二镜片托盘的前端侧面或前端端面上设有单触点感应片。

11、所述第一镜片托盘的前端侧面或前端端面上设有单触点感应片且所述第二镜片托盘的前端侧面或前端端面上设有双触点感应片。

12、所述的第一激光反射镜片和第二激光反射镜片至少选自二氧化碳激光反射镜片、光纤激光反射镜片、绿光激光反射镜片、蓝光激光反射镜片、紫外激光反射镜片中的不同两种。

13、本实用新型相比现有技术有如下优点：

14、本实用新型提供的多波段反射镜座通过工作位插槽和等待位插槽的设计，能够方便快捷地更换需要使用的激光反射镜片，从而切换不同的工作激光；该多波段反射镜座可用于多波段三维激光加工设备的设计、或用于现有单波段激光加工设备的改造升级。

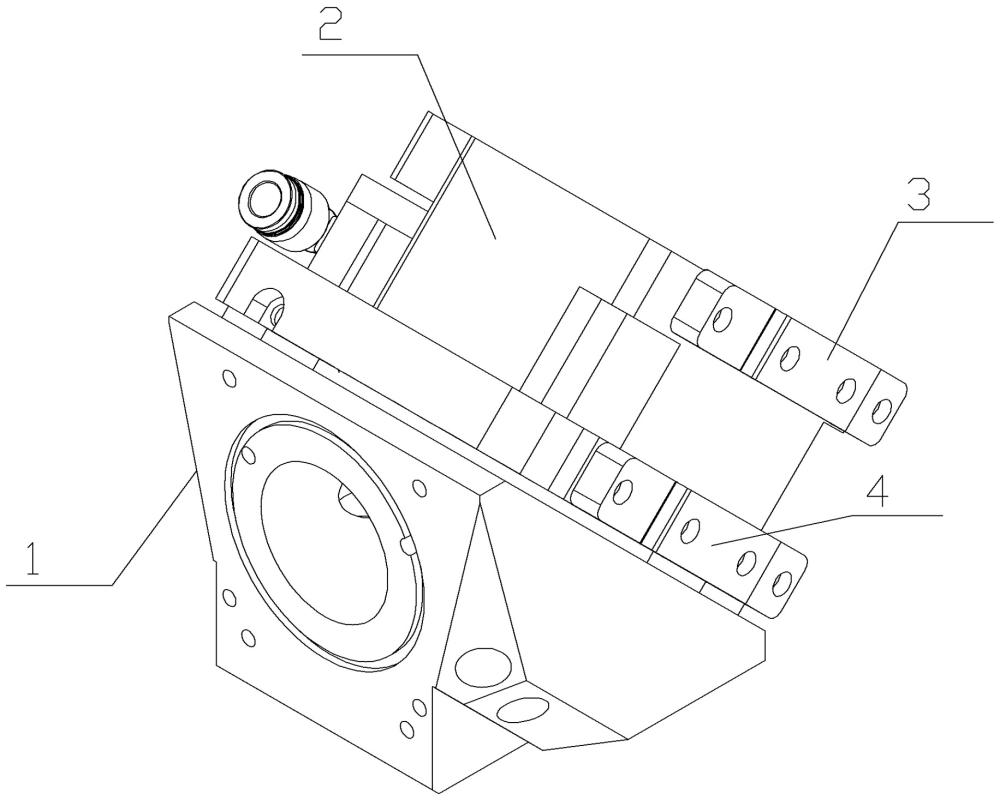

1.一种用于旋转轴组件的多波段反射镜座，包括相互连接的镜座本体（1）和反射镜支架（2），其特征在于：所述的反射镜支架（2）上分别设有临近镜座本体（1）的工作位插槽（5）和远离镜座本体（1）的等待位插槽（6），工作位插槽（5）中插入带有接下来需要使用的激光反射镜片的托盘且等待位插槽（6）中插入带有接下来无需使用的激光反射镜片的托盘。

2.根据权利要求1所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述的等待位插槽（6）能够设置多个，等待位插槽（6）的数量根据旋转轴组件上的反射镜座安装空间确定。

3.根据权利要求1所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述的镜座本体（1）内布置有能够识别装有不同激光反射镜片的托盘的反射镜识别模块（11）、或者工作位插槽（5）和/或等待位插槽（6）内布置有能够识别装有不同激光反射镜片的托盘的反射镜识别模块（11）。

4.根据权利要求3所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述的反射镜识别模块（11）布置在镜座本体（1）上且正对工作位插槽（5）底部的位置处，镜座本体（1）上的反射镜识别模块（11）上的触点能够接触到工作位插槽（5）内的托盘前端侧面上标识激光反射镜片身份的感应片。

5.根据权利要求3所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述的反射镜识别模块（11）布置在工作位插槽（5）的内腔底部，托盘插入工作位插槽（5）时，工作位插槽（5）中的反射镜识别模块（11）上的触点能够接触到托盘前端端面上标识激光反射镜片身份的感应片。

6.根据权利要求3所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述反射镜识别模块（11）布置在等待位插槽（6）的内腔底部，托盘插入等待位插槽（6）时，等待位插槽（6）中的反射镜识别模块（11）上的触点能够接触到托盘前端端面上标识激光反射镜片身份的感应片。

7.根据权利要求1-6任一所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述的托盘至少包括第一镜片托盘（3）和第二镜片托盘（4），在第一镜片托盘（3）上装有第一激光反射镜片（7）且在第二镜片托盘（4）上装有第二激光反射镜片（8），第一镜片托盘（3）和第二镜片托盘（4）的前端侧面或前端端面上皆设有能够标识激光反射镜片身份的感应片。

8.根据权利要求7所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述第一镜片托盘（3）的前端侧面或前端端面上设有双触点感应片（31）且所述第二镜片托盘（4）的前端侧面或前端端面上设有单触点感应片（41）。

9.根据权利要求7所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述第一镜片托盘（3）的前端侧面或前端端面上设有单触点感应片（41）且所述第二镜片托盘（4）的前端侧面或前端端面上设有双触点感应片（31）。

10.根据权利要求1所述的用于旋转轴组件的多波段反射镜座，其特征在于：所述的第一激光反射镜片（7）和第二激光反射镜片（8）至少选自二氧化碳激光反射镜片、光纤激光反射镜片、绿光激光反射镜片、蓝光激光反射镜片、紫外激光反射镜片中的不同两种。
