带外冲液机构的短电弧加工刀具体的制作方法

本发明涉及短电弧加工，尤其涉及一种带外冲液机构的短电弧加工刀具体。

背景技术：

1、短电弧加工依靠电极与工件之间的脉冲电弧放电实现难切削金属材料的蚀除去除，加工过程瞬时释放大量热量，熔融金属残渣、高温烟尘持续堆积在电极-工件放电间隙；加工时主轴带动电极高速回转、多轴联动摆动完成型腔、曲面、回转体成型切削，需要持续高压冲液对放电区域同步冷却、冲刷排渣，以此保障加工稳定性、电极使用寿命与工件加工质量。

2、现有短电弧机床的冷却冲液管路多为机床床身外置固定式喷头，仅能针对简单平面加工实现基础冲液。当主轴带动电极360°回转、多角度倾斜摆动加工曲面、深型腔、异形工件时，喷头喷射方向与电弧放电加工点发生大幅偏移，冲液无法覆盖放电间隙；

3、除此之外，传统短电弧刀具体采用单点导电柱向电极输送千安级脉冲大电流，导电接触面积有限，接触电阻大，长时间加工导电部件发热严重，易出现打火、绝缘层加速老化破损；

4、目前市面上针对冲液跟随的改进装置，仅能实现单维度回转跟随，未将回转+摆动双联动冲液、大电流大面积导电、分体式分区防护集成设计；导电与冲液机构结构相互干涉，整机体积臃肿，绝缘密封层级简单，无法兼顾复杂多轴联动加工场景下的冷却排渣效果、大电流导电安全与设备易维护性，难以满足高温合金、硬质合金、耐磨涂层等重型批量短电弧加工需求。

技术实现思路

1、有鉴于此，本发明提供一种带外冲液机构的短电弧加工刀具体，主要目的是使外冲洗液能够覆盖加工异形工件时的电弧放电区域。

2、为达到上述目的，本发明主要提供如下技术方案：

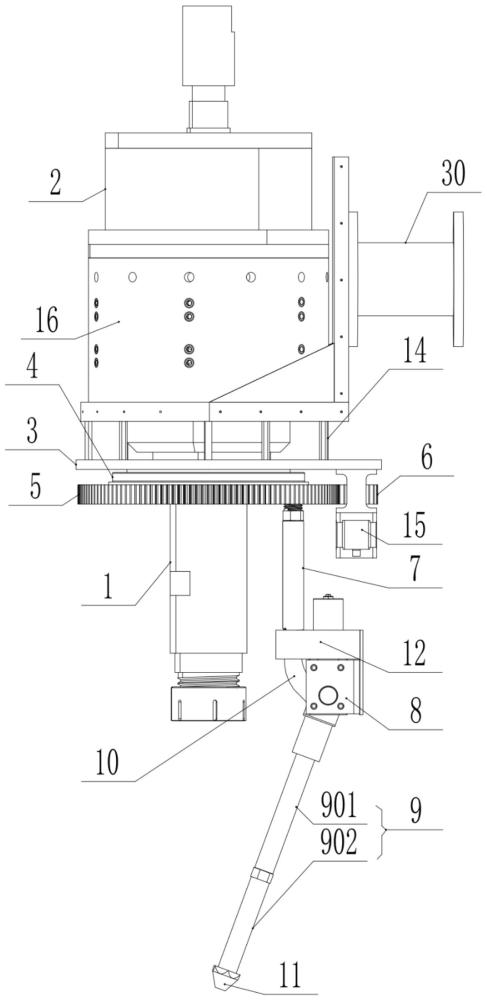

3、本发明提供了一种带外冲液机构的短电弧加工刀具体，其包括：主轴、驱动部和冲洗部；

4、沿所述主轴自上而下依次设置的旋转电机和供电机构；

5、所述驱动部包括安装架、旋转轴承、从动齿轮和主动齿轮，所述主轴依次贯穿所述安装架的中心孔、所述旋转轴承和所述从动齿轮，所述安装架固定连接于所述供电机构的下端面，所述旋转轴承的内圈通过第一绝缘垫连接于所述安装架的中心孔边缘，所述旋转轴承的外圈通过第二绝缘垫连接于所述从动齿轮，所述主动齿轮转动连接于所述安装架的边缘，所述主动齿轮啮合于所述从动齿轮，用于带动所述从动齿轮往复转动；

6、所述冲洗部包括第一冲洗管、摇摆电机和第二冲洗管，所述第一冲洗管的上端贯穿所述从动齿轮的轮面，并连接于第一供水软管，所述摇摆电机固定连接于所述第一冲洗管的下端侧，所述摇摆电机的输出轴固定连接于所述第二冲洗管的上端侧，所述第一冲洗管的下端通过第二供水软管连接于所述第二冲洗管的上端，所述第二冲洗管的下端连接于冲洗喷头。

7、本发明的目的及解决其技术问题还可采用以下技术措施进一步实现。

8、可选的，所述从动齿轮的上表面设有环形凹槽，用于容纳所述第一供水软管。

9、可选的，所述安装架通过多个支撑柱连接于所述供电机构的下端面，所述中心孔外围的所述安装架设有贯通孔，所述第一供水软管的一端连接于所述第一冲洗管的上端，另一端贯穿所述贯通孔，连接于供水设备。

10、可选的，所述第二冲洗管包括第一支管和第二支管，所述第一支管的一端侧固定连接于所述摇摆电机的输出轴，所述第一支管的另一端螺纹连接于所述第二支管的一端，所述第二支管的另一端连接于所述冲洗喷头，所述第一冲洗管的下端通过所述第二供水软管连接于所述第一支管的一端。

11、可选的，还包括驱动电机，所述驱动电机通过支架安装于所述安装架的下表面，所述驱动电机的输出轴同轴连接于所述主动齿轮。

12、可选的，所述供电机构包括壳体、轴套、电刷固定架、多个电刷和多个导电柱，所述轴套过盈配合安装于主轴的轴侧，所述电刷固定架设置于所述轴套的轴侧，所述电刷固定架的外侧环绕装配电刷安装板，多个所述电刷圆周均布于所述电刷安装板的空位中，多个所述导电柱分别安装于所述电刷安装板，所述导电柱的上端连接于供电线缆，每一个所述电刷的外侧面螺纹连接于紧定螺栓的一端，所述紧定螺栓的另一端抵接于所述壳体侧壁的安装孔，所述紧定螺栓的另一端面设有内六方孔。

13、可选的，所述安装孔包括外孔段和内孔段，所述外孔段和所述内孔段同轴设置，所述外孔段的直径小于所述内孔段的直径，所述紧定螺栓另一端的直径吻合于所述内孔段的直径。

14、可选的，所述壳体的上端固定连接于所述旋转电机的机壳，所述旋转电机的转子同轴安装于所述主轴的轴侧，所述壳体和所述旋转电机的机壳之间设有绝缘板。

15、可选的，所述壳体的下端内侧依次安装有刀具体轴承、推力轴承和密封填料。

16、可选的，还包括第一防护罩和第二防护罩，所述旋转电机和所述供电机构设置于所述第一防护罩内，所述第二防护罩固定设置于所述安装架下方，用于容纳所述旋转轴承、所述从动齿轮和所述主动齿轮。

17、借由上述技术方案，本发明至少具有下列优点：

18、在本加工刀具体工作的过程中，旋转电机带动主轴转动，供电机构通过主轴向电极供电；

19、同时，主动齿轮带动从动齿轮往复转动一定角度，从而使第一冲洗管以主轴为中心往复转动一定角度，同时，摇摆电机带动第二冲洗管往复摆动，从而带动冲洗喷头摆动；在上述往复转动和摆动的过程中，冲洗喷头喷出的冲洗液能够覆盖工件的电弧放电加工区域；同时，第一供水软管和第二供水软管能够适应上述转动和摆动而形变；

20、同时，第一绝缘垫和第二绝缘垫隔绝供电机构与其下方驱动部的机械传动部件，提高了电绝缘性能。

1.一种带外冲液机构的短电弧加工刀具体，其特征在于，包括：

2.根据权利要求1所述的带外冲液机构的短电弧加工刀具体，其特征在于，

3.根据权利要求2所述的带外冲液机构的短电弧加工刀具体，其特征在于，

4.根据权利要求1所述的带外冲液机构的短电弧加工刀具体，其特征在于，

5.根据权利要求1所述的带外冲液机构的短电弧加工刀具体，其特征在于，

6.根据权利要求1所述的带外冲液机构的短电弧加工刀具体，其特征在于，

7.根据权利要求6所述的带外冲液机构的短电弧加工刀具体，其特征在于，

8.根据权利要求6所述的带外冲液机构的短电弧加工刀具体，其特征在于，

9.根据权利要求6所述的带外冲液机构的短电弧加工刀具体，其特征在于，

10.根据权利要求1所述的带外冲液机构的短电弧加工刀具体，其特征在于，
