一种可无线传输药液剩余容量并报警的输液挂钩的制作方法

本技术涉及医疗监测设备，尤其涉及一种可无线传输药液剩余容量并报警的输液挂钩。

背景技术：

1、传统输液依赖人工实时观察，医护人员频繁的巡查还可能会出现遗漏等情况无法实时报警，药液剩余余量估测不准确，输液异常如输液过快、堵塞、药液好紧无法实时提醒医护人员。

2、目前市场上传统输液挂钩需要靠医护人员随时查看病人的输液状况，缺点是浪费人力降低工作效率无法及时提醒护士药量剩余多少没有及时更换药品，市场上传统输液挂钩作用单一不能给医护人员提供便利。

3、因此，如何提供一种可无线传输药液剩余容量并报警的输液挂钩，成为了本领域技术人员急需解决的技术问题。

技术实现思路

1、本实用新型的目的是提供一种可无线传输药液剩余容量并报警的输液挂钩，通过合4g无线模块接收重力传感器信号，并将信号传输到控制终端，从而能够实时监测输液状态并远程报警。

2、本实用新型解决技术问题采用如下技术方案：

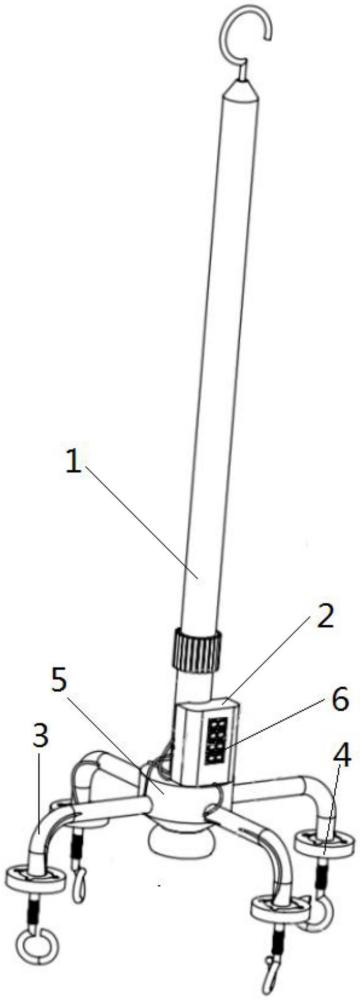

3、一种可无线传输药液剩余容量并报警的输液挂钩，包括：伸缩吊杆、4g无线模块、电源，挂钩本体和重力传感器，所述伸缩吊杆下部转动连接有套管，所述套管的周侧连接有多个挂钩本体，所述挂钩本体下方安装有重力传感器，所述4g无线模块和电源安装在所述伸缩吊杆上，所述电源分别与所述4g无线模块和重力传感器电连接，所述重力传感器通过4g无线模块通信连接有控制终端。

4、进一步地，还包括太阳能板，所述太阳能板安装在所述4g无线模块的外壳上，且所述太阳能板通过充电控制器与电源电连接。

5、进一步地，所述控制终端采用手机或电脑。

6、进一步地，所述控制终端与护士站显示屏无线通信连接。

7、本实用新型的有益效果：

8、本实用新型提供了一种可无线传输药液剩余容量并报警的输液挂钩，通过合4g无线模块接收重力传感器信号，并将信号传输到控制终端，从而能够实时监测输液状态并远程报警，可减少人工巡查频率，并可随时了解患者输液进度，便于及时更换药品。

1.一种可无线传输药液剩余容量并报警的输液挂钩，其特征在于，包括：伸缩吊杆、4g无线模块、电源，挂钩本体和重力传感器，所述伸缩吊杆下部转动连接有套管，所述套管的周侧连接有多个挂钩本体，所述挂钩本体下方安装有重力传感器，所述4g无线模块和电源安装在所述伸缩吊杆上，所述电源分别与所述4g无线模块和重力传感器电连接，所述重力传感器通过4g无线模块通信连接有控制终端。

2.根据权利要求1所述的一种可无线传输药液剩余容量并报警的输液挂钩，其特征在于，还包括太阳能板，所述太阳能板安装在所述4g无线模块的外壳上，且所述太阳能板通过充电控制器与电源电连接。

3.根据权利要求1或2所述的一种可无线传输药液剩余容量并报警的输液挂钩，其特征在于，所述控制终端采用手机或电脑。

4.根据权利要求3所述的一种可无线传输药液剩余容量并报警的输液挂钩，其特征在于，所述控制终端与护士站显示屏无线通信连接。
