一种带有负压功能的儿童用吸痰管的制作方法

本发明涉及医疗器械，具体涉及一种带有负压功能的儿童用吸痰管。

背景技术：

1、在儿科临床护理，特别是新生儿科、儿科重症监护及儿童呼吸道疾病管理中，有效清除患儿气道内的痰液，是保持呼吸道通畅、预防窒息与肺部感染的关键操作。儿童，尤其是婴幼儿，气道狭窄、黏膜娇嫩、呼吸代偿能力差，对吸痰操作的轻柔性、高效性及安全性提出了极高要求。带有负压控制功能的吸痰管是该类操作的核心器械，其性能直接关系到患儿的舒适度、操作成功率及并发症发生率。

2、现有技术中，临床常用的儿童吸痰管多以手动可控式为主。例如，目前广泛应用的一次性可控式吸痰管，其通常由吸痰管主体、末端的吸痰管接头以及管体近端的负压控制阀构成。其操作方法为：将吸痰管接头连接至中心负压系统，在盖帽打开状态下，将吸痰管经口、鼻或人工气道插入患儿气道深部，到达预定深度后，操作者盖紧盖帽以开启负压，进行吸引，吸痰完毕后打开盖帽以关闭负压，再将吸痰管拔出。

3、然而，上述吸痰管在实际使用中，由于其负压控制依赖于拔盖动作，当在面对躁动不安、配合度低的儿童患者时，该操作需要一手固定吸痰管，另一手进行拔盖，在需要单手快速操作的紧急情况下，操作繁琐且效率低下，甚至可能因操作延迟导致误吸或缺氧。因此，有必要提出一种带有负压功能的儿童用吸痰管，以解决上述问题。

技术实现思路

1、为解决上述问题，本发明提供一种带有负压功能的儿童用吸痰管，用于通过按压式机械结构替代传统的拔盖式操作，并利用限位组件的卡止功能维持负压状态，实现单手操作负压的快速开启和关闭，避免因操作延迟导致误吸或缺氧，提高儿童吸痰的安全性与便捷性。

2、为了实现上述目的，本发明的技术方案如下：一种带有负压功能的儿童用吸痰管，包括固定筒、第一柱体和吸痰管体；固定筒与吸痰管体固定连通，固定筒侧壁固定连通有吸痰管接头。第一柱体顶部固定连接有按压冒；第一柱体侧壁开有限位槽，限位槽内设有用于卡止第一柱体的限位组件。固定筒内开有弹簧槽，弹簧槽内设有弹簧，弹簧的一端与第一柱体底部固定连接。固定筒内底壁固定连接有弹簧柱，弹簧远离第一柱体的一端套设在弹簧柱上且与弹簧柱固定连接。固定筒底部固定连接有第二柱体，第二柱体侧壁开有连杆槽，连杆槽侧壁铰接有连杆，连杆另一端贯穿固定筒底部且与限位组件滑动配合。第二柱体底部和固定筒底部均开有通孔。吸痰管体远离按压冒的一端开有若干吸引侧孔。第一柱体外侧壁设有用于隔离吸痰管接头连通的隔离组件。

3、上述方案的技术原理如下：

4、初始状态下，弹簧处于压缩状态，隔离组件将吸痰管接头与吸痰管体通路隔断，负压处于关闭状态。使用时，将吸痰管接头连接至负压源，通过按压按压冒，限位组件下移，连杆向上滑动解除卡止，松手后，弹簧将第一柱体弹起，当第一柱体移动到预设位置时，连杆与限位组件滑动配合并发生相对运动，限位组件通过连杆将第一柱体卡止在该位置，此时，隔离组件随第一柱体上移，使吸痰管接头与固定筒内部连通，负压经通孔传递至吸痰管体，吸引侧孔处产生负压，实现吸痰。吸痰完成后，再次按压按压冒，第一柱体克服弹簧弹力向下移动，带动限位组件同步下移，回到原位后，限位组件通过连杆将第一柱体卡止在该位置，隔离组件重新隔断负压通路，负压关闭。

5、采用上述方案有以下有益效果：

6、1、本方案通过按压式机械结构实现负压的快速开启和关闭，操作者单手即可完成按压、吸痰、再次按压的全过程，无需双手配合拔盖，适合儿童躁动不安或紧急情况下的快速吸痰操作，有效避免因操作延迟导致的误吸或缺氧。

7、2、本方案利用限位组件的卡止功能，使第一柱体在负压开启状态下保持锁定，无需持续按压即可维持负压，操作者可以专注于吸痰管的移动和角度调整，提高操作精度。

8、3、本方案将负压控制、卡止释放、隔离密封等功能集成于固定筒内，整体体积小、重量轻，密封性能好，降低了交叉感染风险，也使得外部结构简洁，便于握持和操作。

9、进一步，限位组件包括第一限制体和第二限制体，第一限制体和第二限制体均与限位槽固定连接，连杆与第一限制体和第二限制体均滑动配合；第一限制体和第二限制体均为楔形块结构，且两者的斜面相对设置。

10、有益效果：两个楔形块斜面相对设置，与连杆端部配合形成卡止结构，当第一柱体下压到位时，连杆被楔形块斜面引导至卡止位置，实现稳定锁定；再次按压时，连杆沿另一斜面滑动脱出，解除锁定。该结构简单可靠，不易失效。

11、进一步，隔离组件包括隔离壳，隔离壳与第一柱体外侧壁固定连接，隔离壳与固定筒内侧壁滑动配合。

12、有益效果：隔离壳随第一柱体上下移动，在负压关闭时密封吸痰管接头与固定筒内部的连通通道，防止负压泄漏；在负压开启时让开通路，同时隔离壳还起到导向和防尘作用。

13、进一步，按压冒的顶部固定连接有醒目颜色层。

14、有益效果：醒目颜色层使按压冒在视觉上非常突出，便于操作者在忙乱或光线不佳时快速定位操作部位，减少误操作时间，提升操作效率。

15、进一步，吸痰管体由医用级硅胶制成。

16、有益效果：医用级硅胶材质柔软、生物相容性好，对儿童娇嫩的气道黏膜刺激小，可有效降低插管和吸痰过程中造成黏膜损伤的风险，提升患儿的舒适度和操作安全性。

17、进一步，固定筒内侧壁开有导向槽，隔离壳与导向槽滑动配合。

18、有益效果：导向槽为隔离壳提供直线运动轨迹，防止第一柱体在按压过程中发生周向偏转，保证限位组件与连杆的配合。

19、进一步，按压冒为阶梯状的圆柱结构。

20、有益效果：阶梯状圆柱结构使得按压冒的顶部按压面较大，便于手指施力；下部插接端直径较小，与第一柱体连接。这种结构符合人体工学，使按压感更舒适，受力更均匀。

21、进一步，按压冒顶部刻制有防滑纹路。

22、有益效果：防滑纹路增大拇指与按压冒之间的摩擦力，防止按压时打滑，特别适合手部潮湿或佩戴手套的操作场景。

23、进一步，第一柱体底部固定连接有缓冲垫。

24、有益效果：缓冲垫在第一柱体回弹至顶部时吸收冲击能量，减少撞击噪音和部件磨损，延长使用寿命。

25、进一步，吸痰管接头外侧壁可拆卸连接有防尘帽。

26、有益效果：防尘帽在未连接负压源时保持接头清洁，防止灰尘或污染物进入负压通路，确保使用安全。

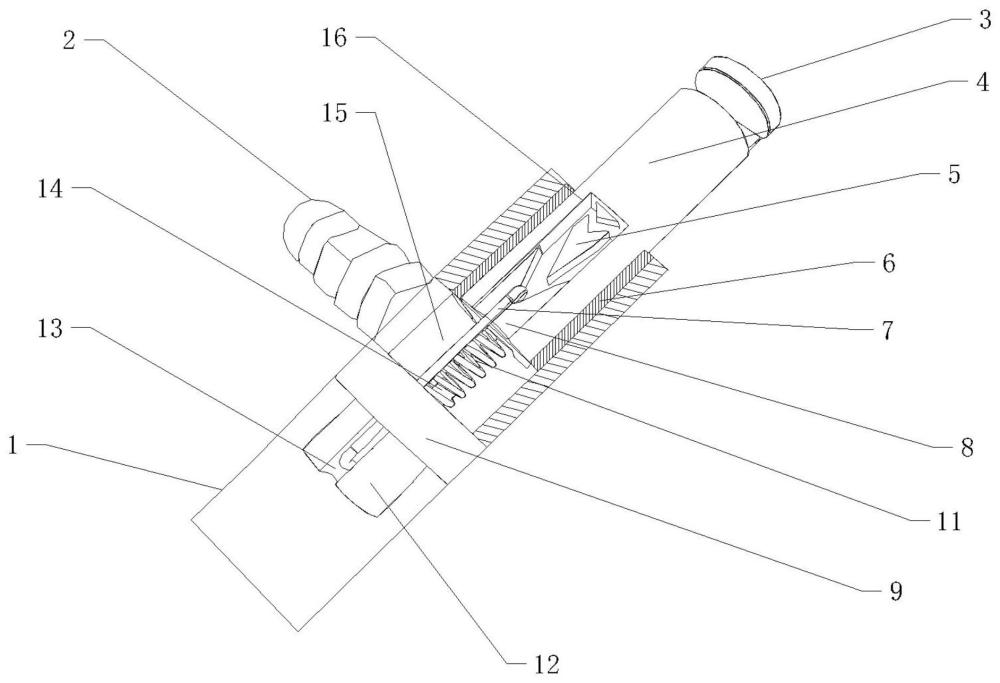

1.一种带有负压功能的儿童用吸痰管，其特征在于，包括固定筒（9）、第一柱体（4）和吸痰管体（1）；固定筒（9）与吸痰管体（1）固定连通，固定筒（9）侧壁固定连通有吸痰管接头（2）；

2.根据权利要求1所述的带有负压功能的儿童用吸痰管，其特征在于，限位组件包括第一限制体（5）和第二限制体（8），第一限制体（5）和第二限制体（8）均与限位槽（16）固定连接，连杆（7）与第一限制体（5）和第二限制体（8）均滑动配合；第一限制体（5）和第二限制体（8）均为楔形块结构，且两者的斜面相对设置。

3.根据权利要求2所述的带有负压功能的儿童用吸痰管，其特征在于，隔离组件包括隔离壳（6）,隔离壳（6）与第一柱体（4）外侧壁固定连接，隔离壳（6）与固定筒（9）内侧壁滑动配合。

4.根据权利要求3所述的带有负压功能的儿童用吸痰管，其特征在于，按压冒（3）的顶部固定连接有醒目颜色层。

5.根据权利要求4所述的带有负压功能的儿童用吸痰管，其特征在于，吸痰管体（1）由医用级硅胶制成。

6.根据权利要求5所述的带有负压功能的儿童用吸痰管，其特征在于，固定筒（9）内侧壁开有导向槽，隔离壳（6）与导向槽滑动配合。

7.根据权利要求6所述的带有负压功能的儿童用吸痰管，其特征在于，按压冒（3）为阶梯状的圆柱结构。

8.根据权利要求7所述的带有负压功能的儿童用吸痰管，其特征在于，按压冒（3）顶部刻制有防滑纹路。

9.根据权利要求8所述的带有负压功能的儿童用吸痰管，其特征在于，第一柱体（4）底部固定连接有缓冲垫。

10.根据权利要求9所述的带有负压功能的儿童用吸痰管，其特征在于，吸痰管接头（2）外侧壁可拆卸连接有防尘帽。
