一种患者动态心电监测穿戴设备的制作方法

本技术涉及心电监测，具体地说涉及一种患者动态心电监测穿戴设备。

背景技术：

1、动态心电图监测是通过动态心电图设备在患者日常生活状态下，记录其心电活动的全过程，并进一步借助计算机进行分析处理，以发现在常规体表心电图检查时不易发现的心律失常和心肌缺血等，为临床诊断、治疗及判断疗效提供重要的客观依据。

2、现有的动态心电监测设备需要在患者胸前贴多个电极，每个电极通过一根导线与心电采集监测连接，现有技术中难以对多个电极的导线进行收束，容易使得导线相互缠绕，进而在使用完成后拆卸设备时，需要对多个电极的导线进行整理和分离，非常麻烦。

技术实现思路

1、本实用新型的目的在于提供一种患者动态心电监测穿戴设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供一种患者动态心电监测穿戴设备，包括穿戴背心，所述穿戴背心内侧正面固定设置有第一弹性垫，所述第一弹性垫表面设置有多个电极片，多个所述电极片底部均设置有电导线，所述第一弹性垫表面设置有与多个电极片相连的吸附组件，所述穿戴背心内侧正面设置有用于收束多个电导线的束线机构，所述束线机构包括第二弹性垫，所述第二弹性垫固定设置在穿戴背心内侧正面，所述第二弹性垫表面开设有多个与电导线相适配的弧形槽，所述第二弹性垫表面位于多个弧形槽处均设置有绑带，所述第二弹性垫表面设置有与多个绑带相连的紧固组件，所述绑带内表面固定设置有与电导线相适配的弧形块，所述弧形块内表面设置有用于限制电导线的粘贴层。

3、作为本技术方案的进一步改进，所述穿戴背心背部设置有多个透气孔，多个所述透气孔均匀分布。

4、作为本技术方案的进一步改进，所述穿戴背心正面设置有两个口袋，两个所述口袋对称设置在穿戴背心正面两侧。

5、作为本技术方案的进一步改进，所述弧形槽内固定设置有弧形板，所述弧形块和弧形板均由橡胶材料制成。

6、作为本技术方案的进一步改进，所述吸附组件包括第一磁铁和第二磁铁，所述第一弹性垫表面开设有凹槽，所述第一磁铁固定设置在凹槽内，所述第二磁铁固定设置在电极片背部，所述第一磁铁和第二磁铁磁吸适配。

7、作为本技术方案的进一步改进，所述紧固组件包括第一魔术贴和第二魔术贴，所述第一魔术贴固定设置在第二弹性垫表面，所述第二魔术贴固定设置在绑带内表面，所述第一魔术贴和第二魔术贴粘接适配。

8、与现有技术相比，本实用新型的有益效果：

9、1、通过设置第一弹性垫，将穿戴背心穿在患者上身，使多个电极片分别贴在患者胸前心电监测位置处，再将电极片背部的第二磁铁吸附在第一磁铁处，进而对电极片进行定位，使电极片在心电监测使用过程中不易脱落，以免造成心电监测失效。

10、2、通过设置束线机构，通过将电导线置于弧形槽内对电导线进行限位，将绑带压在电导线表面，再通过第一魔术贴和第二魔术贴粘接进行固定，通过使弧形块压在电导线表面对电导线进行定位，通过弧形块内表面的粘贴层将电导线粘住，进而对电导线进行固定，使电导线不易滑动和移位，进而通过多个束线机构对多个电导线进行收束和整理，避免出现多个电导线相互缠绕的情况。

1.一种患者动态心电监测穿戴设备，包括穿戴背心(1)，其特征在于：所述穿戴背心(1)内侧正面固定设置有第一弹性垫(2)，所述第一弹性垫(2)表面设置有多个电极片(3)，多个所述电极片(3)底部均设置有电导线(4)，所述第一弹性垫(2)表面设置有与多个电极片(3)相连的吸附组件，所述穿戴背心(1)内侧正面设置有用于收束多个电导线(4)的束线机构(5)，所述束线机构(5)包括第二弹性垫(51)，所述第二弹性垫(51)固定设置在穿戴背心(1)内侧正面，所述第二弹性垫(51)表面开设有多个与电导线(4)相适配的弧形槽(52)，所述第二弹性垫(51)表面位于多个弧形槽(52)处均设置有绑带(53)，所述第二弹性垫(51)表面设置有与多个绑带(53)相连的紧固组件，所述绑带(53)内表面固定设置有与电导线(4)相适配的弧形块(54)，所述弧形块(54)内表面设置有用于限制电导线(4)的粘贴层(55)。

2.根据权利要求1所述的一种患者动态心电监测穿戴设备，其特征在于：所述穿戴背心(1)背部设置有多个透气孔(6)，多个所述透气孔(6)均匀分布。

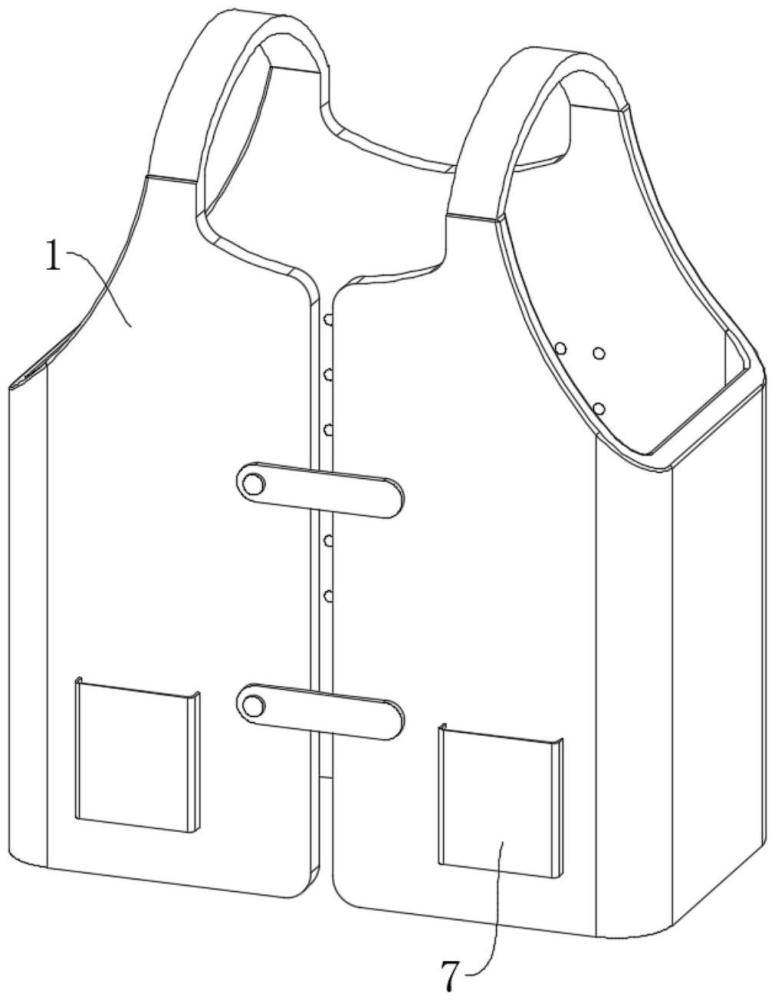

3.根据权利要求1所述的一种患者动态心电监测穿戴设备，其特征在于：所述穿戴背心(1)正面设置有两个口袋(7)，两个所述口袋(7)对称设置在穿戴背心(1)正面两侧。

4.根据权利要求1所述的一种患者动态心电监测穿戴设备，其特征在于：所述弧形槽(52)内固定设置有弧形板(56)，所述弧形块(54)和弧形板(56)均由橡胶材料制成。

5.根据权利要求1所述的一种患者动态心电监测穿戴设备，其特征在于：所述吸附组件包括第一磁铁(8)和第二磁铁(9)，所述第一弹性垫(2)表面开设有凹槽，所述第一磁铁(8)固定设置在凹槽内，所述第二磁铁(9)固定设置在电极片(3)背部，所述第一磁铁(8)和第二磁铁(9)磁吸适配。

6.根据权利要求1所述的一种患者动态心电监测穿戴设备，其特征在于：所述紧固组件包括第一魔术贴(57)和第二魔术贴(58)，所述第一魔术贴(57)固定设置在第二弹性垫(51)表面，所述第二魔术贴(58)固定设置在绑带(53)内表面，所述第一魔术贴(57)和第二魔术贴(58)粘接适配。
