碎石系统及经口胆道镜的制作方法

本发明涉及经口胆道镜，具体涉及一种碎石系统及经口胆道镜。

背景技术：

1、经口胆道镜是诊断和治疗胆管、胰管疾病的先进内镜工具。它通常经十二指肠镜进入胆胰管内，能够直视下观察管腔内病变，能够对胆道内的结石进行碎石和清石。

2、由于现有的经口胆道镜中工作通道的尺寸通常设置为较小，导致碎石和清石无法同时进行。一般是操作碎石和清石交替进行：例如在实际诊疗操作中，激光光纤通过经口胆道镜预设的工作通道进入胆管内进行激光碎石。而后需要在将激光光束撤出形成避让，再操作网篮等工具通过工作通道插入，并将结石抓出。或者在工作通道内形成负压，将结石吸出。

技术实现思路

1、本发明的主要目的是提出一种碎石系统及经口胆道镜，旨在解决现有经口胆道镜的结构存在缺陷，导致无法同时操作碎石和清石操作的问题。

2、为实现上述目的，本发明提出的一种碎石系统，应用于经口胆道镜，所述碎石系统包括：

3、介入主体，沿远近向呈长形延伸，且沿远近向贯设有工作通道；

4、破碎机构，包括沿远近向可移动地穿设于所述工作通道的破碎件，所述破碎件的外径小于所述工作通道的内径，以可在所述破碎件的外壁和所述工作通道的内壁之间限定出沿远近向贯通的输出腔道；以及，

5、输出机构，作用于所述工作通道，且用于将所述介入主体的远端处的物料经所述工作通道朝近向排出；

6、其中，所述碎石系统预设有破碎模式，且在所述破碎模式中，所述破碎件移动至显露于所述工作通道的远端，且可被启动以破碎目标部位；所述输出机构可被启动以将破碎后产生的碎料经所述输出腔道朝近向排出。

7、可选地，所述破碎件包括激光发生器件，所述激光发生器件沿远近向可移动设置，且在所述破碎模式中，所述激光发生器件可被启动并发射第一激光，所述第一激光的强度被设置为可破碎目标部位。

8、可选地，所述介入主体还沿远近向贯设有检测通道，所述碎石系统还包括检测元器件，所述检测元器件装配于所述检测通道，且至少所述检测元器件的检测面显露于所述检测通道的远端；

9、在所述破碎模式中，所述激光发生器件的至少远段伸出至所述工作通道以外，以可与所述检测元器件的检测面间隔开。

10、可选地，所述激光发生器件所发射的激光强度可调节设置；和/或，

11、所述碎石系统还预设有特殊光模式，且在所述特殊光模式中，所述激光发生器件可被启动并发射第二激光，所述第一激光的强度被设置为不小于所述第二激光的强度。

12、可选地，所述介入主体还沿远近向贯设有输入通道，所述碎石系统还包括输入机构，所述输入机构作用于所述输入通道，所述碎石系统还预设有输入模式，且在所述输入模式中，所述输入机构被启动，以可将外部介质经所述输入通道输送至所述介入主体的远端。

13、可选地，所述碎石系统还包括压力检测器件，所述压力检测器件至少用以检测所述介入主体的远端处的压力值；

14、所述压力检测器件分别电性连接所述输入机构和所述输出机构，以可根据所述输入机构和所述输出机构的参数值获取所述压力值。

15、可选地，所述碎石系统还包括控制部件，所述控制部件分别电性连接所述破碎机构、所述输入机构和所述输出机构；

16、在所述破碎模式中，所述控制部件分别控制所述破碎机构、所述输入机构和所述输出机构启动。

17、可选地，所述碎石系统还包括控制部件，所述控制部件分别电性连接所述破碎机构、所述输入机构、所述输出机构和所述压力检测器件；

18、在所述破碎模式中，所述控制部件可通过调节所述输入机构和/或所述输出机构的参数值，使得所述压力值维持在预设压力范围内。

19、可选地，所述介入主体还沿远近向贯设有检测通道，所述碎石系统还包括检测元器件，所述检测元器件装配于所述检测通道，且至少所述检测元器件的检测面显露于所述检测通道的远端；

20、所述控制部件还电性连接所述检测元器件，且在所述破碎模式中，所述控制部件可根据所述检测元器件的检测数据，调节所述输入机构和/或所述输出机构的参数值。

21、可选地，在所述破碎模式中：

22、所述控制部件可在所述检测器元件检测确认输出需求增加时，对应增加所述输出机构的参数值；和/或，

23、所述控制部件可在所述检测器元件检测确认输入需求增加时，对应增加所述输入机构的参数值。

24、可选地，所述介入主体还沿远近向贯设有检测通道，所述碎石系统还包括检测元器件，所述检测元器件装配于所述检测通道，且至少所述检测元器件的检测面显露于所述检测通道的远端；

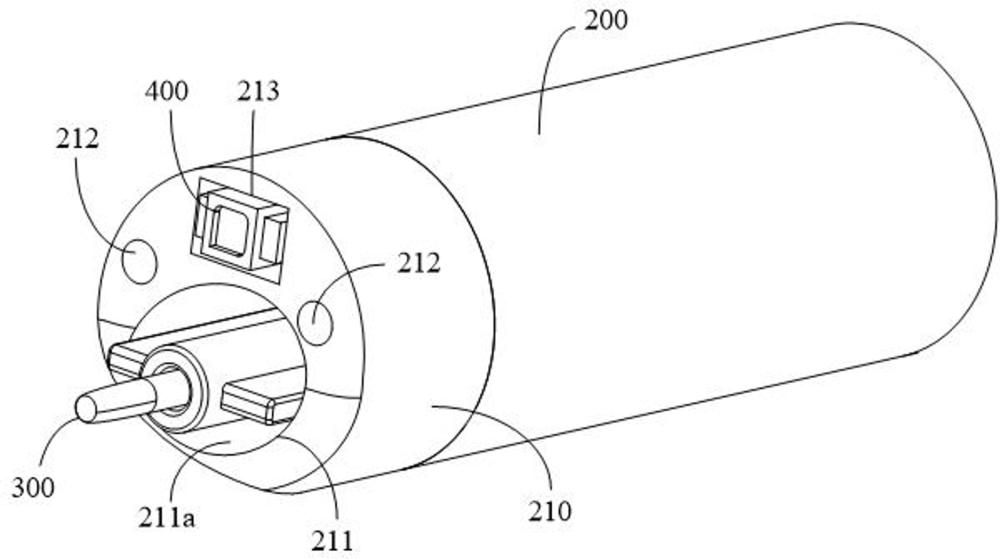

25、所述工作通道和所述检测通道沿所述介入主体的一径向依次布设，所述输入通道布置在所述介入主体的余下空间内；和/或，

26、所述输入通道设有至少两个，且各所述输入通道沿所述介入主体的另一径向分设在所述工作通道的两侧；和/或，

27、所述工作通道的内径大于所述检测通道的内径；和/或，

28、所述工作通道的内径不小于2.4mm；和/或，

29、所述检测通道的内径大于所述输入通道的内径。

30、此外，为了实现上述目的，本发明还提供了一种经口胆道镜，包括操作主体及如上所述的碎石系统；

31、其中，所述介入主体的近端与所述操作主体连接，所述破碎机构和/或所述输出机构的操作部分设置在所述操作主体处。

32、本发明提供的技术方案中，介入主体中预留足够大的空间供工作通道开设，使得工作通道的内径可尽量设置为较大。

33、破碎机构中的破碎件沿远近向移动设置在工作通道内，因此可以在需要时自工作通道的近端插入并至少显露在工作通道的远端处。由于破碎件的外径设置为小于工作通道的内径，使得即使在插入破碎件的同时，仍可在破碎件的外壁和工作通道的内壁之间形成沿远近向贯通的输出腔道。如此地，当碎石系统运行破碎模式，破碎件在对目标部位进行破碎的同时，输出机构也可被启动并作用在输出腔道处，使得目标部位被破碎后形成的碎料可以从输出腔道处朝近向排出。

34、本申请通过简单的结构改进，使得碎石操作和清石操作可在需要时被同步执行，避免繁琐的反复替换操作，既有助于简化实际诊疗操作，且通过基本同步执行的碎石操作和清石操作，有助于提升破碎品质和诊疗可靠性。

1.一种碎石系统，其特征在于，应用于经口胆道镜，所述碎石系统包括：

2.如权利要求1所述的碎石系统，其特征在于，所述破碎件包括激光发生器件，所述激光发生器件沿远近向可移动设置，且在所述破碎模式中，所述激光发生器件可被启动并发射第一激光，所述第一激光的强度被设置为可破碎目标部位。

3.如权利要求2所述的碎石系统，其特征在于，所述介入主体还沿远近向贯设有检测通道，所述碎石系统还包括检测元器件，所述检测元器件装配于所述检测通道，且至少所述检测元器件的检测面显露于所述检测通道的远端；

4.如权利要求2所述的碎石系统，其特征在于，所述激光发生器件所发射的激光强度可调节设置；和/或，

5.如权利要求1所述的碎石系统，其特征在于，所述介入主体还沿远近向贯设有输入通道，所述碎石系统还包括输入机构，所述输入机构作用于所述输入通道，所述碎石系统还预设有输入模式，且在所述输入模式中，所述输入机构被启动，以可将外部介质经所述输入通道输送至所述介入主体的远端。

6.如权利要求5所述的碎石系统，其特征在于，所述碎石系统还包括压力检测器件，所述压力检测器件至少用以检测所述介入主体的远端处的压力值；

7.如权利要求5所述的碎石系统，其特征在于，所述碎石系统还包括控制部件，所述控制部件分别电性连接所述破碎机构、所述输入机构和所述输出机构；

8.如权利要求6所述的碎石系统，其特征在于，所述碎石系统还包括控制部件，所述控制部件分别电性连接所述破碎机构、所述输入机构、所述输出机构和所述压力检测器件；

9.如权利要求7或者8所述的碎石系统，其特征在于，所述介入主体还沿远近向贯设有检测通道，所述碎石系统还包括检测元器件，所述检测元器件装配于所述检测通道，且至少所述检测元器件的检测面显露于所述检测通道的远端；

10.如权利要求9所述的碎石系统，其特征在于，在所述破碎模式中：

11.如权利要求6所述的碎石系统，其特征在于，所述介入主体还沿远近向贯设有检测通道，所述碎石系统还包括检测元器件，所述检测元器件装配于所述检测通道，且至少所述检测元器件的检测面显露于所述检测通道的远端；

12.一种经口胆道镜，其特征在于，包括操作主体及如权利要求1至11任一项所述的碎石系统；
