用于皮肤处理的设备的制作方法

本发明涉及医美领域，特别涉及一种用于皮肤处理的设备。

背景技术：

1、皮肤组织由覆盖真皮层的外表皮层组成，真皮层与皮下脂肪层衔接，过多的脂肪组织会导致肥胖、橘皮组织、松弛的皮肤等医美问题。由于皮肤内胶原蛋白的流失导致皮肤衰老、产生皱纹，皮肤失去弹性，射频(rf)能量已积极用于向皮肤组织施加射频热效应以紧致皮肤组织，例如，美国专利us9,095,357提供了用于皮肤治疗和组织重塑的改进方法和装置。该装置包括一系列针,这些针刺穿皮肤并用作电极,将射频(rf)电流或其他电能或光能传递到正在治疗的组织中,从而以受控模式造成热损伤。受损区域可促进有益效果,例如通过刺激伤口愈合和胶原蛋白生长来均匀收紧皮肤。射频(rf)脂肪组织消融，通过破坏脂肪细胞，可以改善皮肤外层的外观，减少肥胖，改善轮廓，被破坏的脂肪组织可以通过淋巴系统从体内排出，例如，美国专利us 8,103,355描述了使用射频插管来破坏脂肪并收紧结缔组织和皮肤。

2、用于实现上述两种治疗效果的射频治疗设备，在正常状态下，射频治疗设备的端面平行于皮肤表面且贴合皮肤治疗时，电极侵入或非侵入治疗区域与皮下组织形成射频电流回路，当射频治疗仪相当于皮肤表面发生倾斜或偏移，设置于射频治疗仪端面存在一个或两个电极与对应的治疗区域存在潜在的接触异常情况，导致射频能量施加不均匀。

技术实现思路

1、本发明的主要目的是提出一种用于皮肤处理的设备，旨在检测射频治疗设备的端面是否平行于皮肤表面且贴合皮肤，并控制射频能量的输出。

2、为实现上述目的，本发明提出的用于皮肤处理的设备，包括：

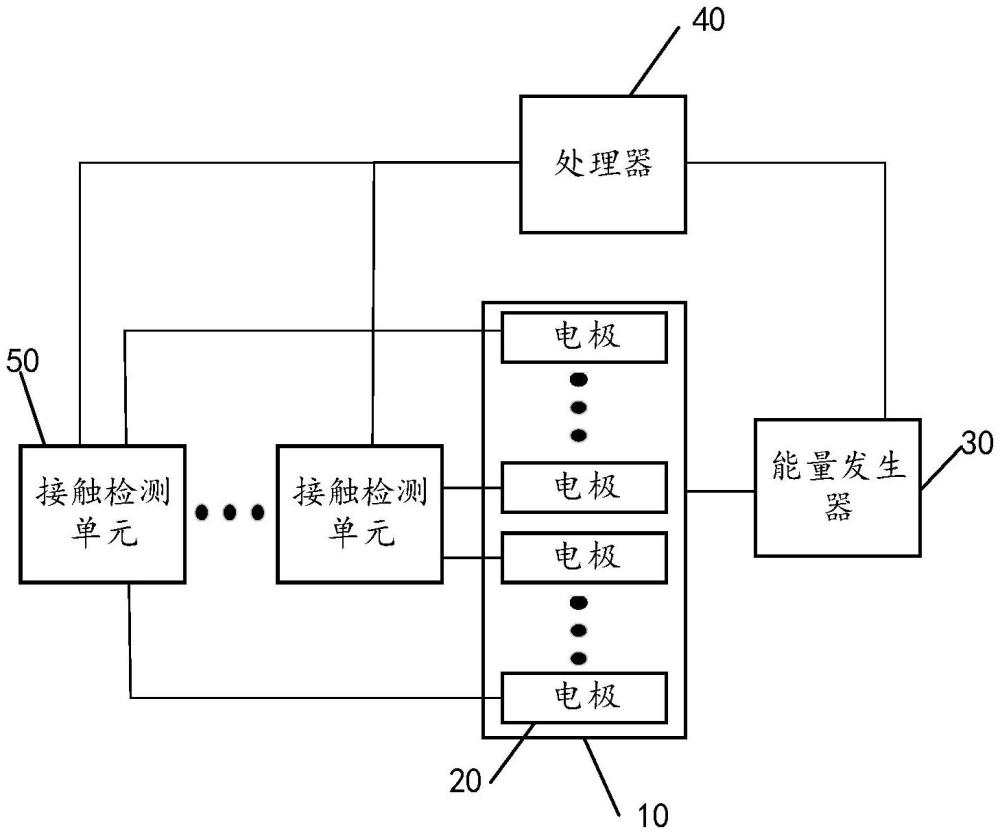

3、处理器、能量发生器、若干个接触检测单元、及多个电极；

4、所述能量发生器，与多个所述电极耦合；

5、多个所述电极，间隔设置于所述设备的一端，用于接触治疗区域并接收所述能量发生器的输出能量；

6、其中，每个接触检测单元分别与多个所述电极的一个或两个耦合，用于检测一个或两个所述电极与对应治疗区域的接触参数并传输给所述处理器；

7、以及，所述处理器，用于接收若干个所述接触检测单元传输的若干个所述接触参数并判断是否存在异常，还用于响应于确认所述接触参数存在异常，控制所述能量发生器停止输出能量；其中，所述异常包括多个所述电极与治疗区域之间存在部分短路、部分开路、完全短路、完全开路中的一种。

8、在一实施例中，多个所述电极包括多个正电极和多个负电极，且被划分有多个由外向内分布的环形区，同一环形区上分布有数量相同的正电极和负电极；

9、每个所述信号检测单元，用于耦合多个所述电极中的一个正电极和一个负电极，并检测其与对应治疗区域构成的回路是否存在异常。

10、在一实施例中，所述设备还包括第二电极，设置于多个所述电极附近，用于接触治疗区域并接收所述能量发生器的输出能量，其中，多个所述电极的极性相同且与均所述第二电极的极性相反；

11、每个所述信号检测单元，用于耦合多个电极中的一个电极和所述第二电极，检测其与对应治疗区域构成的回路是否存在异常。

12、在一实施例中，若干个所述接触检测单元包括：若干个阻抗检测电路；每一所述阻抗检测电路分别与同一环形区的相对设置的正电极和负电极耦合，用于检测所述正电极和所述负电极对应的治疗区域的阻抗值，其中若干个所述阻抗检测电路，还用于传输若干个所述阻抗值至所述处理器。

13、在一实施例中，若干个所述接触检测单元包括：若干个阻抗检测电路；每个所述阻抗检测电路分别与多个所述电极中的一个和所述第二电极耦合，用于检测所述正电极和所述负电极对应治疗区域的阻抗值，其中，若干个所述阻抗检测电路，还用于传输若干个所述阻抗值至所述处理器。

14、在一实施例中，处理器用于，将若干个所述阻抗值与预设阻抗阈值比较，当所述阻抗值大于预设阻抗阈值时，判断对应耦合的正电极与负电极和治疗区域存在异常，控制所述能量发生器停止输出能量。

15、在一实施例中，若干个所述接触检测单元包括：若干个电流检测电路；每一所述电流检测电路分别与同一环形区的相对设置的正电极和负电极耦合，用于检测所述正电极和所述负电极对应的治疗区域的电流值，其中，若干个所述电流检测电路，还用于传输若干个所述电流值至所述处理器。

16、在一实施例中，若干个所述接触检测单元包括：若干个电流检测电路；每个所述电流检测电路分别与多个所述电极中的一个和所述第二电极耦合，用于检测所述正电极和所述负电极对应治疗区域的电流值，其中，若干个所述电流检测电路，还用于传输若干个所述电流值至所述处理器。

17、在一实施例中，处理器用于，将若干个所述电流值与预设电流阈值比较，当所述电流值小于预设电流阈值时，判断对应耦合的正电极和负电极和治疗区域存在异常，控制所述能量发生器停止输出能量。

18、在一实施例中，若干个所述接触检测单元包括：若干个电容检测电路；每一所述电容检测电路分别与同一环形区的相对设置的正电极和负电极耦合，用于检测所述正电极和所述负电极对应的治疗区域的电容值，其中，若干个所述电容检测电路，还用于传输若干个所述电容值至所述处理器。

19、在一实施例中，若干个所述接触检测单元包括：若干个电容检测电路；每个所述电容检测电路分别与多个所述电极中的一个和所述第二电极耦合，用于检测所述正电极和所述负电极对应治疗区域的电容值，其中，若干个所述电容检测电路，还用于传输若干个所述电容值至所述处理器。

20、在一实施例中，处理器用于，将若干个所述电容值与预设电容阈值比较，当所述电容值小于预设电容阈值时，判断对应耦合的正电极和负电极和治疗区域存在异常，控制所述能量发生器停止输出能量。

21、本发明公开了一种用于皮肤处理的设备。所述设备包括：处理器、能量发生器、若干个接触检测单元、及多个电极；所述能量发生器，与多个所述电极耦合；多个所述电极，间隔设置于所述设备的一端，用于接触治疗区域并接收所述能量发生器的输出能量；其中，每个接触检测单元分别与多个所述电极的一个或两个耦合，用于检测一个或两个所述电极与对应治疗区域的接触参数并传输给所述处理器；以及，所述处理器，用于接收若干个所述接触检测单元传输的若干个所述接触参数并判断是否存在异常，还用于响应于确认所述接触参数存在异常，控制所述能量发生器停止输出能量；其中，所述异常包括多个所述电极与治疗区域之间存在部分短路、部分开路、完全短路、完全开路中的一种。若干个信号检测单元判断端面的不同位置的多个电极分别与对应治疗区域构成的回路是否发生异常，若检测的信号参数不在预先设定的阈值范围，则可判断异常，处理器控制停止能量输出。其中，异常包括端面不同位置的多个电极与对应治疗区域发生部分短路、部分开路、完全短路、完全开路中的一种。可进一步判断治疗过程中多个电极与皮肤治疗区域是否保持正对齐或接触均匀，是否因医生的误操作设备相对皮肤发生偏转而导致至少部分电极离开皮肤组织，或可进一步判断多个电极在治疗过程中是否由于存在液体而发生短路等。
