一种骨科护理用冷敷装置的制作方法

本发明属于医疗器械，具体是指一种骨科护理用冷敷装置。

背景技术：

1、在骨科创伤及术后康复阶段，患处（如膝关节、下肢等）常伴随严重的组织水肿、无菌性炎症及局部渗血。冷疗作为临床首选的物理干预手段，能够有效降低局部组织代谢率、收缩毛细血管并缓解疼痛。现有技术中，常规的骨科冷敷装置通常采用闭环热力学系统，即通过一体化的制冷循环泵组，将液态或气态冷媒持续泵入贴合于患肢的柔性包裹垫中，利用热传导实现局部降温。然而现有的静态冷敷装置在长期的临床应用中暴露出诸多缺陷，具体表现在以下两个方面：

2、第一，骨科患者术后常需长期卧床，患肢静脉血液回流本就缓慢。传统的冷敷包裹垫在工作时，会对患肢形成持续的静态物理压迫；同时，长期的低温环境会进一步导致局部微血管深度收缩。这种静态压迫与持续低温的叠加效应，极易造成患肢微循环障碍与静脉血液瘀滞，从而显著增加了下肢深静脉血栓等严重并发症的诱发风险。

3、第二，为了缓解上述血栓风险，临床上通常需要引入间歇性气动压迫等物理按摩手段以促进血液回流。但在现有的设备架构中，冷敷系统与按摩系统往往是两套独立的物理实体。常规做法是在冷敷包裹垫外侧，额外绑扎或贴附一套独立的电动按摩仪及气囊阵列。这种叠加式设计存在诸多缺陷：其一，系统集成度极低，需要配备两套独立的系统（制冷循环泵与按摩驱动仪）及控制回路，大幅增加了设备的制造成本与后期的临床维护难度；其二，多层物理包裹严重增加了热阻，降低了冷媒的热交换效率；其三，机械结构冗余，不仅增加了医护人员的操作负担，也降低了患者的穿戴舒适度。

技术实现思路

1、针对上述情况，本发明提供一种骨科护理用冷敷装置，利用伺服电机同步驱动正、负压筒内的旋转孔阀，基于其与固定孔阀间的特定角度相位差，在转动时周期性改变冷媒进出包裹垫第一、二腔室的流通截面积，这使得两腔室交替出现进大于出（膨胀）和出大于进（收缩）的状态，仅用单一冷媒回路即实现冷敷与交替按摩合二为一，高度集成，有效预防血栓。

2、本发明采取的技术方案如下：本发明提出一种骨科护理用冷敷装置，包括制冷循环泵组，所述制冷循环泵组上设有泵送管和泵抽管，所述泵送管上方连通设有正压筒，所述泵抽管上方连通设有负压筒，所述正压筒和负压筒上方设有包裹垫，所述包裹垫上设有管路系统以最终实现与制冷循环泵组的连通。

3、进一步地，所述正压筒的前后两端分别同轴设有第一中转输入筒和第二中转输入筒，所述负压筒的前后两端分别同轴设有第一中转抽吸筒和第二中转抽吸筒。

4、进一步地，所述正压筒内同轴穿设有第一转轴，所述第一转轴的前后两端分别同轴固定有第一输入盘和第二输入盘，所述负压筒内同轴穿设有第二转轴，所述第二转轴的前后两端分别同轴固定有第一抽吸盘和第二抽吸盘。

5、进一步地，所述正压筒和负压筒内设有用于控制冷媒流量的滑阀切换机构，所述正压筒和负压筒之间设有用于同步驱动第一转轴和第二转轴旋转的驱动机构。

6、进一步地，所述包裹垫包括两个相连接且内部相互独立的第一腔室和第二腔室。

7、进一步地，所述管路系统包括第一输入软管、第二输入软管、第一回抽软管和第二回抽软管，所述第一输入软管的两端分别连通第一中转输入筒和第一腔室，所述第一回抽软管的两端分别连通第一中转抽吸筒和第一腔室，所述第二输入软管的两端分别连通第二中转输入筒和第二腔室，所述第二回抽软管的两端分别连通第二中转抽吸筒和第二腔室。

8、进一步地，所述第一输入盘和第二输入盘分别密封紧贴于正压筒的前后两端内壁，所述第一抽吸盘和第二抽吸盘分别密封紧贴于负压筒的前后两端内壁，所述泵送管和泵抽管分别连通设置在正压筒和负压筒的侧壁上。

9、进一步地，所述驱动机构包括设于正压筒和负压筒之间的伺服电机，所述伺服电机的输出端固定设有主动链轮，所述第一转轴密封伸出第一中转输入筒的一端以及第二转轴密封伸出第一中转抽吸筒的一端均同轴固定设有从动链轮，所述主动链轮与两个从动链轮外部共同套设有链条。

10、进一步地，所述滑阀切换机构包括分别贯穿开设在第一输入盘、第二输入盘、第一抽吸盘和第二抽吸盘上的旋转孔阀；还包括分别贯穿开设在正压筒与第一中转输入筒和第二中转输入筒的连接壁上、以及负压筒与第一中转抽吸筒和第二中转抽吸筒的连接壁上的固定孔阀。

11、进一步地，所述固定孔阀与旋转孔阀的形状及尺寸均相同，且均由位于中部且正心设置的弧形孔和连通于弧形孔两端的半圆孔组成，所述弧形孔的圆心角弧度为90度；在垂直于固定孔阀的视角下，所有固定孔阀的角度分布位置均相同。

12、进一步地，在垂直于旋转孔阀的视角下，所述第一输入盘和第二输入盘上的旋转孔阀角度间隔相差180度，所述第一抽吸盘和第二抽吸盘上的旋转孔阀角度间隔相差180度，所述第一输入盘和第一抽吸盘上的旋转孔阀角度间隔相差180度；在链条的同步传动下，所有旋转孔阀的角度位置偏差始终保持不变。

13、采用上述结构本发明取得的有益效果如下：

14、（1）本发明创造性地引入了动态流体分配机制，利用正压筒和负压筒作为流体稳压源，通过内部滑阀切换机构中旋转孔阀与固定孔阀之间特定的角度相位差，在转轴旋转时，周期性地改变冷媒进入和抽出第一腔室与第二腔室的流通截面积，当第一腔室进液量大于抽吸量时，其体积膨胀形成压迫；同步地，第二腔室进液量小于抽吸量，其体积收缩释放压力；随后过程反转，这种纯机械式的流体调制，使得原本平稳的冷媒转化为脉动流，在持续冷敷的同时，对患肢两个部位形成了规律的交替性物理按压与释放，极大促进了静脉血液回流，消除了静态压迫叠加持续低温带来的并发症风险。

15、（2）本装置无需外加任何独立的气囊阵列或气动泵组，而是直接利用制冷循环泵组输出的冷媒作为液压动力源，第一腔室和第二腔室既是冷媒进行热交换的冷敷载体，又是产生体积膨胀与收缩的按摩执行腔体，这种高度集成的设计，不仅大幅降低了设备的制造成本和机械冗余度，且消除了多层物理包裹带来的热阻，使得冷媒能够最贴近患肢皮肤进行高效热传导，从而提升了临床冷疗效果与患者的穿戴舒适度。

16、（3）整个复杂的流体分配与交替按摩周期，完全依赖于驱动机构中的伺服电机通过链条同步带动两根转轴旋转来自动完成，在临床使用中，医护人员无需面对繁琐的多阀门控制回路，只需向伺服电机下达单一的转速指令，即可自动完成整个交替按摩周期；并且通过简单地调节伺服电机的转速，就能极其方便地实现对按摩频率的无级调节，从而匹配不同患者在不同康复阶段的个性化护理需求，提升了设备的可靠性与易用性。

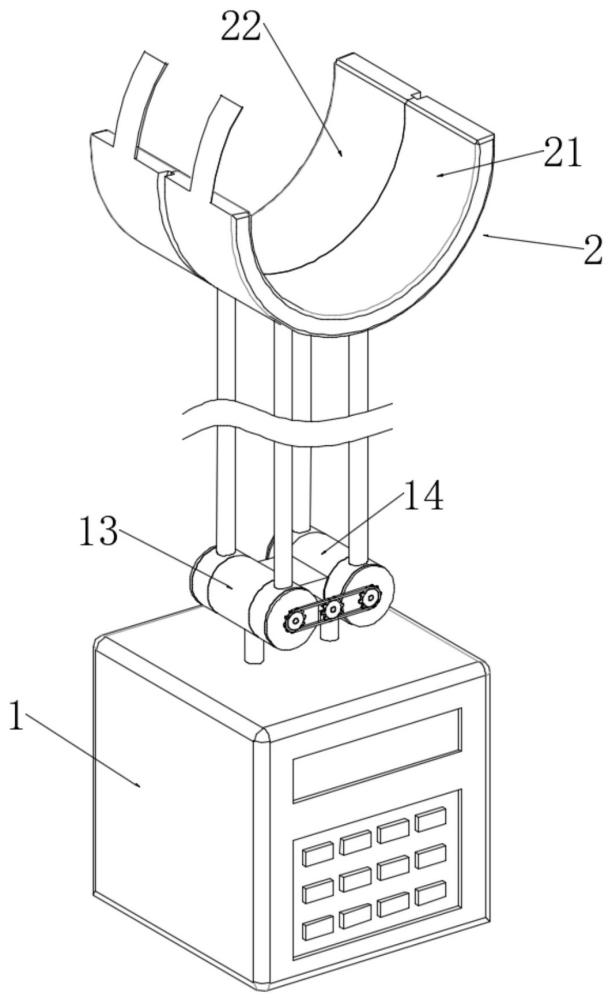

1.一种骨科护理用冷敷装置，包括制冷循环泵组（1），所述制冷循环泵组（1）上设有泵送管（11）和泵抽管（12），其特征在于：所述泵送管（11）上方连通设有正压筒（13），所述泵抽管（12）上方连通设有负压筒（14），所述正压筒（13）和负压筒（14）上方设有包裹垫（2），所述包裹垫（2）上设有管路系统（7）以最终实现与制冷循环泵组（1）的连通；

2.根据权利要求1所述的一种骨科护理用冷敷装置，其特征在于：所述包裹垫（2）包括两个相连接且内部相互独立的第一腔室（21）和第二腔室（22）。

3.根据权利要求2所述的一种骨科护理用冷敷装置，其特征在于：所述管路系统（7）包括第一输入软管（71）、第二输入软管（72）、第一回抽软管（73）和第二回抽软管（74），所述第一输入软管（71）的两端分别连通第一中转输入筒（33）和第一腔室（21），所述第一回抽软管（73）的两端分别连通第一中转抽吸筒（43）和第一腔室（21），所述第二输入软管（72）的两端分别连通第二中转输入筒（34）和第二腔室（22），所述第二回抽软管（74）的两端分别连通第二中转抽吸筒（44）和第二腔室（22）。

4.根据权利要求3所述的一种骨科护理用冷敷装置，其特征在于：所述第一输入盘（31）和第二输入盘（32）分别密封紧贴于正压筒（13）的前后两端内壁，所述第一抽吸盘（41）和第二抽吸盘（42）分别密封紧贴于负压筒（14）的前后两端内壁，所述泵送管（11）和泵抽管（12）分别连通设置在正压筒（13）和负压筒（14）的侧壁上。

5.根据权利要求4所述的一种骨科护理用冷敷装置，其特征在于：所述驱动机构（6）包括设于正压筒（13）和负压筒（14）之间的伺服电机（61），所述伺服电机（61）的输出端固定设有主动链轮（62），所述第一转轴（3）密封伸出第一中转输入筒（33）的一端以及第二转轴（4）密封伸出第一中转抽吸筒（43）的一端均同轴固定设有从动链轮（63），所述主动链轮（62）与两个从动链轮（63）外部共同套设有链条（64）。

6.根据权利要求5所述的一种骨科护理用冷敷装置，其特征在于：所述滑阀切换机构（5）包括分别贯穿开设在第一输入盘（31）、第二输入盘（32）、第一抽吸盘（41）和第二抽吸盘（42）上的旋转孔阀（51）；还包括分别贯穿开设在正压筒（13）与第一中转输入筒（33）和第二中转输入筒（34）的连接壁上、以及负压筒（14）与第一中转抽吸筒（43）和第二中转抽吸筒（44）的连接壁上的固定孔阀（52）。

7.根据权利要求6所述的一种骨科护理用冷敷装置，其特征在于：所述固定孔阀（52）与旋转孔阀（51）的形状及尺寸均相同，且均由位于中部且正心设置的弧形孔（53）和连通于弧形孔（53）两端的半圆孔（54）组成，所述弧形孔（53）的圆心角弧度为90度；在垂直于固定孔阀（52）的视角下，所有固定孔阀（52）的角度分布位置均相同。

8.根据权利要求7所述的一种骨科护理用冷敷装置，其特征在于：在垂直于旋转孔阀（51）的视角下，所述第一输入盘（31）和第二输入盘（32）上的旋转孔阀（51）角度间隔相差180度，所述第一抽吸盘（41）和第二抽吸盘（42）上的旋转孔阀（51）角度间隔相差180度，所述第一输入盘（31）和第一抽吸盘（41）上的旋转孔阀（51）角度间隔相差180度；在链条（64）的同步传动下，所有旋转孔阀（51）的角度位置偏差始终保持不变。
