拉伸治具的制作方法

本技术涉及治具领域，特别涉及一种应用于柔性材料的拉伸治具。

背景技术：

1、在相关技术中，屏幕与边框结合部位、折叠屏转轴区域及其他需承受多次弯折的结构部位，通常需要使用具有一定塑性和韧性的材料。在柔性显示器的开发过程中，需要测量装置对柔性材料的延展性能和断裂特性等性能进行测量。在测量过程中，柔性材料会因变形而受力衰减。然而，测量装置可能因操作者施力不均或惯性作用等而产生位移过冲，从而造成测量误差，测量结果准确性低。

技术实现思路

1、本实用新型实施方式提供了一种应用于柔性材料的拉伸治具，以解决上述存在的至少一个技术问题。

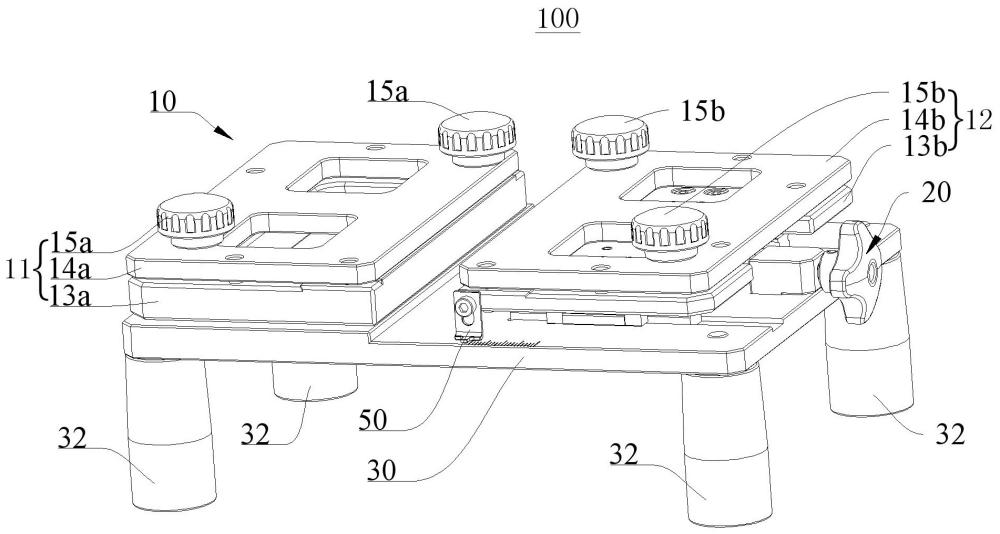

2、本实用新型实施方式提供的一种柔性材料的拉伸治具，包括：

3、夹持组件，所述夹持组件包括固定组件和移动组件，所述固定组件和所述移动组件分别用于夹持所述柔性材料的一部分，所述移动组件能够相较于所述固定组件移动；

4、操作组件，所述操作组件包括操作件和传动机构，所述传动机构包括丝杆和固定座，所述固定座套设所述丝杆上并与所述丝杆通过螺纹连接，所述丝杆的一端与所述操作件连接，另一端与所述移动组件连接，所述操作件用于在被操作时驱动所述丝杆相较于所述固定座旋转，以带动所述移动组件向远离所述固定组件的方向运动从而拉伸所述柔性材料，以及向靠近所述固定组件方向运动从而复位。

5、上述拉伸治具中，操作件通过旋转丝杆带动移动组件向远离固定组件的方向运动，将旋转运动转化为线性运动，可以提高传动机构的传动比，从而可以提高移动组件的运动精度，在一定程度上减小了因操作者施力不均或惯性作用引起的位移过冲，进而提升柔性材料测量结果的准确性。

6、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

1.一种应用于柔性材料的拉伸治具，其特征在于，包括：

2.根据权利要求1所述的拉伸治具，其特征在于，所述固定组件包括第一底板和第一盖板，所述移动组件包括第二底板和第二盖板，所述第一底板和所述第一盖板可拆卸地连接，以用于夹持所述柔性材料的第一部分，所述第二底板和所述第二盖板可拆卸地连接，以用于夹持所述柔性材料的第二部分。

3.根据权利要求2所述的拉伸治具，其特征在于，所述固定组件包括第一紧固件，所述第一紧固件穿设所述第一盖板和所述第一底板，所述第一紧固件紧固所述第一盖板和所述第一底板，以使所述第一底板和所述第一盖板夹紧所述柔性材料；所述移动组件包括第二紧固件，所述第二紧固件穿设所述第二盖板和所述第二底板，所述第二紧固件紧固第二盖板和所述第二底板以使所述第二底板和所述第二盖板夹紧所述柔性材料。

4.根据权利要求2所述的拉伸治具，其特征在于，所述夹持组件包括用于安装柔性材料的定位台，所述定位台的一部分设于所述第一底板朝向所述第一盖板的表面，另一部分设于所述第二底板朝向所述第二盖板的表面，所述柔性材料套设在所述定位台上。

5.根据权利要求4所述的拉伸治具，其特征在于，所述夹持组件包括第一定位件，所述第一定位件沿所述定位台的边缘与所述定位台间隔设置，所述第一定位件和所述定位台共同对所述柔性材料进行限位。

6.根据权利要求2所述的拉伸治具，其特征在于，所述第二底板背离所述第二盖板的一侧设有连接件，所述连接件包括相互连接的第一连接部和第二连接部，所述第一连接部与所述第二底板连接，所述第二连接部与所述丝杆连接。

7.根据权利要求6所述的拉伸治具，其特征在于，所述丝杆与所述第二连接部连接的一端的周向表面上设有卡槽，所述第二连接部设有卡块和朝向所述丝杆的开口，所述丝杆的一部分穿设所述开口使所述卡槽与所述卡块卡接。

8.根据权利要求1所述的拉伸治具，其特征在于，所述拉伸治具包括底座和滑轨组件，所述滑轨组件包括滑轨和滑动件，所述滑轨与所述滑动件可滑动地连接，所述滑轨和所述滑动件的其中一者设于所述底座朝向所述移动组件的一侧，另一者设于所述移动组件朝向所述底座的一侧。

9.根据权利要求8所述的拉伸治具，其特征在于，所述底座设有导引空间，所述导引空间沿所述移动组件的运动方向延伸，所述夹持组件包括第二定位件，所述第二定位件设于所述移动组件朝向所述底座的表面，所述第二定位件的至少一部分位于所述导引空间以导引所述移动组件的运动。

10.根据权利要求8所述的拉伸治具，其特征在于，所述拉伸治具包括游标，所述游标与所述移动组件连接且能够与所述移动组件发生同步移动，所述底座设有刻度，所述游标用于与所述刻度配合以指示所述移动组件相较于所述固定组件的相对位移量。
