一种变电检修用漏电检测装置的制作方法

本发明属于漏电检测，具体涉及一种变电检修用漏电检测装置。

背景技术：

1、漏电检测装置是变电检修作业中的一种常用工具，用于保障检修作业的安全性。由于目前市场上的在售漏电检测设备无法满足实际使用要求，故而有些使用者在现有商品的基础上做出了各种改进，如：

2、公开号为cn217521338u的中国实用新型专利，针对“漏电检测设备的高度不可根据使用者的需求进行调节”这一技术问题，进行了改进，通过设置高度调整机构提高使用便捷性。

3、公开号为cn118033481a的中国发明专利申请，针对“漏电检测设备本体的显示面板和操作面板朝上，无法调整；给作业人员操作设备带来不便”这一技术问题进行了改进，通过设置水平放置和倾斜放置两种状态以对应收纳和更好视角的使用，从而提高了使用效果。

4、上述改进的现有技术虽然均解决了各自使用中面临的问题，但是却无法相互融合以同时解决上述两个技术问题，也就是：公开号为cn217521338u的中国实用新型专利依然存在着 “漏电检测设备本体的显示面板和操作面板朝上，无法调整；给作业人员操作设备带来不便”这一技术问题；公开号为cn118033481a的中国发明专利申请，由于工具收纳箱的设置导致其依然存在着“漏电检测设备的高度不可根据使用者的需求进行调节”这一技术问题。

5、发明人致力于在保留工具收纳箱的基础上，如何解决“漏电检测设备的高度不可根据使用者的需求进行调节”和“漏电检测设备本体的显示面板和操作面板朝上，无法调整；给作业人员操作设备带来不便”这两大技术问题，以进一步提高使用便捷性。

技术实现思路

1、本发明要解决的技术问题是弥补现有技术的不足，提供一种变电检修用漏电检测装置。

2、要解决上述技术问题，本发明的技术方案为：

3、一种变电检修用漏电检测装置，包括升降台、收纳箱体和仪器固定台，升降台用于支撑收纳箱体；

4、收纳箱体包括相互分离的簸箕形收纳部和l形封盖部，簸箕形收纳部包括一体相连的底板、前板和2个侧板，l形封盖部包括一体相连的顶板、后板和一对连接板；

5、仪器固定台包括前端a和后端a，前端a与侧板铰接，后端a与连接板铰接；仪器固定台下方沿左右方向设有一对翘杆，翘杆自前之后依次包括前端b、铰支点和后端b，铰支点与侧板铰接，后端b与连接板铰接；仪器固定台、翘杆、侧板和连接板构成平行四边形；2个翘杆的前端b通过连接杆b固定连接，连接杆b通过推拉机构a与底板相连；漏电检测仪固定在仪器固定台上，操作面板与仪器固定台顶面平行；

6、推拉机构a为拉回状态时，l形封盖部打开，漏电检测仪翻转至簸箕形收纳部的上方且面板倾斜面向前方；推拉机构a为推出状态时，漏电检测仪翻转至簸箕形收纳部的内腔中，且l形封盖部与簸箕形收纳部扣合。

7、进一步地，簸箕形收纳部的内腔中设有工具收纳盒。

8、进一步地，所述簸箕形收纳部上铰接设有u型提手。

9、进一步地，所述推拉机构a包括电动伸缩杆a，电动伸缩杆a包括缸体a和伸缩杆a，伸缩杆a与铰耳件d铰接，铰耳件d与所述连接杆b固定连接，缸体a与铰耳件c铰接，铰耳件c与所述底板固定连接。

10、进一步地，所述簸箕形收纳部的前板上设有打开按钮和关闭按钮，打开按钮和关闭按钮均与控制器相连，打开按钮用于使动所述推拉机构a为拉回状态，关闭按钮用于使动推拉机构a为推出状态。

11、进一步地，支撑杆g的两端分别铰接在所述仪器固定台和翘杆的中部。

12、进一步地，所述升降台为电动升降台，包括升降台面，升降台面用于支撑所述收纳箱体；升降台面与收纳箱体之间设有限位单元，用于限制收纳箱体相对于升降台面的活动自由度。

13、进一步地，所述限位单元包括设置在所述簸箕形收纳部的底板四角的支撑柱，还包括设置在所述升降台面上的限位孔，限位孔与支撑柱一一对应地设置，限位孔用于插接支撑柱。

14、进一步地，所述支撑柱为锥形橡胶块，且支撑柱的下部插入限位孔。

15、进一步地，所述升降台还包括底座，所述升降台面和底座之间设有一对伸缩支腿，伸缩支腿为平面剪叉式连杆机构，伸缩支腿的伸缩由电动伸缩杆b驱动。

16、本发明可以达到的有益效果为：将收纳箱体设置为相互分离的簸箕形收纳部和l形封盖部，并通过平行四边形结构实现了同步开盖、取出漏电检测仪及使漏电检测仪的操作面板呈倾斜便于使用的状态。收纳箱体的簸箕形收纳部中可以用于设置工具收纳盒，且簸箕形收纳部的底部是相对固定的，不妨碍在其下方设置高度调整机构或升降台，与现有技术相比，可以实现在保留工具收纳箱的基础上，较好地解决了“漏电检测设备的高度不可根据使用者的需求进行调节”和“漏电检测设备本体的显示面板和操作面板朝上，无法调整；给作业人员操作设备带来不便”这两大技术问题，进一步提高了使用便捷性。

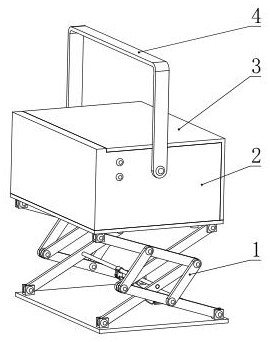

1.一种变电检修用漏电检测装置，其特征是：包括升降台（1）、收纳箱体和仪器固定台（6），升降台（1）用于支撑收纳箱体；

2.根据权利要求1所述的变电检修用漏电检测装置，其特征是：簸箕形收纳部（2）的内腔中设有工具收纳盒（8）。

3.根据权利要求1所述的变电检修用漏电检测装置，其特征是：所述簸箕形收纳部（2）上铰接设有u型提手（4）。

4.根据权利要求1所述的变电检修用漏电检测装置，其特征是：所述推拉机构a包括电动伸缩杆a（10），电动伸缩杆a（10）包括缸体a和伸缩杆a，伸缩杆a与铰耳件d（11）铰接，铰耳件d（11）与所述连接杆b（13）固定连接，缸体a与铰耳件c（9）铰接，铰耳件c（9）与所述底板（201）固定连接。

5.根据权利要求1所述的变电检修用漏电检测装置，其特征是：所述簸箕形收纳部（2）的前板（202）上设有打开按钮和关闭按钮，打开按钮和关闭按钮均与控制器相连，打开按钮用于使动所述推拉机构a为拉回状态，关闭按钮用于使动推拉机构a为推出状态。

6.根据权利要求1所述的变电检修用漏电检测装置，其特征是：支撑杆g（12）的两端分别铰接在所述仪器固定台（6）和翘杆（7）的中部。

7.根据权利要求1所述的变电检修用漏电检测装置，其特征是：所述升降台（1）为电动升降台，包括升降台面（101），升降台面（101）用于支撑所述收纳箱体；升降台面（101）与收纳箱体之间设有限位单元，用于限制收纳箱体相对于升降台面（101）的活动自由度。

8.根据权利要求7所述的变电检修用漏电检测装置，其特征是：所述限位单元包括设置在所述簸箕形收纳部（2）的底板（201）四角的支撑柱（204），还包括设置在所述升降台面（101）上的限位孔（1011），限位孔（1011）与支撑柱（204）一一对应地设置，限位孔（1011）用于插接支撑柱（204）。

9.根据权利要求8所述的变电检修用漏电检测装置，其特征是：所述支撑柱（204）为锥形橡胶块，且支撑柱（204）的下部插入限位孔（1011）。

10.根据权利要求7所述的变电检修用漏电检测装置，其特征是：所述升降台（1）还包括底座（102），所述升降台面（101）和底座（102）之间设有一对伸缩支腿，伸缩支腿为平面剪叉式连杆机构，伸缩支腿的伸缩由电动伸缩杆b（106）驱动。
