一种离子渗剂在线检测的气体检测设备的制作方法

本技术涉及离子渗剂检测，尤其涉及一种离子渗剂在线检测的气体检测设备。

背景技术：

1、离子渗剂是用于石油接箍表面处理，以改善接箍性能的化学制剂,常见的氮碳钇离子渗剂，通过离子渗入工艺，可在接箍表面形成由金属元素的氮碳化合物以及氮的固溶体组成的渗层，让接箍拥有更高的硬度、耐腐蚀性与抗粘扣性，另外，氧离子渗剂也是石油接箍处理中会使用到的离子渗剂类型，氧离子渗剂在一定温度条件下对经离子活化的接箍进行渗入处理，能使部分氧以间隙形式溶入化合物晶格，另一部分氧在表面形成金属氧化层，进一步提升接箍的耐蚀性能。

2、目前市场上存在的离子渗剂在线检测的气体检测设备主要由预处理装置、检测装置和输送装置组成，用于离子渗剂生产、存储及应用全流程，在生产环节，监测反应釜逸散的有害气体，保障车间安全，但生产中压力波动、多组分气体共存时，设备易出现量程过载或交叉干扰，无法精准定量，为了解决上述问题，现有技术仅选用宽量程分析器，搭配压力稳压阀稳定样气压力，并未对检测设备快速拆装结构进行改进，导致需要对检测设备进行拆卸校准时，需要浪费较多的时间，降低检测效率，不能满足使用需求。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种离子渗剂在线检测的气体检测设备，旨在改善现有技术中未对检测设备快速拆装结构进行改进，导致需要对检测设备进行拆卸校准时，需要浪费较多的时间，降低检测效率的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种离子渗剂在线检测的气体检测设备，包括安装板，所述安装板的底端中部固定连接有检测仪，所述安装板的内部设置有快拆机构，所述快拆机构是用于对检测仪进行快速拆装，所述安装板的顶端左侧设置有过滤机构，所述过滤机构是用于对待检测的气体进行过滤，所述快拆机构包括转动杆，所述转动杆的外壁与安装板的内部前侧转动连接，所述转动杆的前侧固定连接有转动柄，所述转动杆的后侧设置有驱动组件，所述驱动组件的中部固定连接有传动轴，所述传动轴的外壁底端设置有传动组件，所述传动组件的前侧设置有卡合组件。

3、优选的，所述过滤机构包括处理筒，所述处理筒外壁右侧均固定连接有多个导向槽，所述导向槽的内部滑动连接有过滤组件，所述过滤组件的右侧固定连接有把手，所述导向槽的右侧固定连接有挡板，所述处理筒的底端连通有输送管。

4、优选的，所述驱动组件包括蜗杆，所述蜗杆的前侧与转动杆的后侧固定连接，所述蜗杆的外壁右侧啮合连接有蜗轮。

5、优选的，所述传动组件包括圆形齿轮，所述圆形齿轮的中部与传动轴的外壁底端固定连接，所述圆形齿轮的外壁左右侧啮合连接有齿条。

6、优选的，所述卡合组件包括卡槽，所述检测仪的前后侧顶端均开设有两个卡槽，所述卡槽的内部滑动连接有卡块。

7、优选的，所述过滤组件包括过滤网，所述过滤网的外壁与处理筒的内部滑动连接，所述过滤网的内部均开设有多个过滤孔。

8、优选的，所述安装板的底端右侧固定连接有气泵，所述气泵是用于加速气体进入。

9、优选的，所述安装板的底端中部均固定连接有多个导向块，所述导向块的内部与检测仪的外壁滑动连接。

10、本实用新型具有如下有益效果：

11、1、本实用新型中，转动转动柄带动转动杆旋转，依次带动蜗杆、蜗轮、传动轴、圆形齿轮旋转，使齿条移动，驱动卡块在安装板内前后移动，随后，将检测仪在导向块限位下卡入安装板底端开槽，反向操作，使卡块卡入检测仪前后卡槽，实现检测仪的快速拆装，提升工作效率。

12、2、本实用新型中，启动气泵抽气入处理筒，内部过滤组件提升气体纯度，避免杂质影响检测，使用后，打开挡板拉动把手拉出过滤网清理或更换，实现快速更换，防止堵塞导致过滤效果下降。

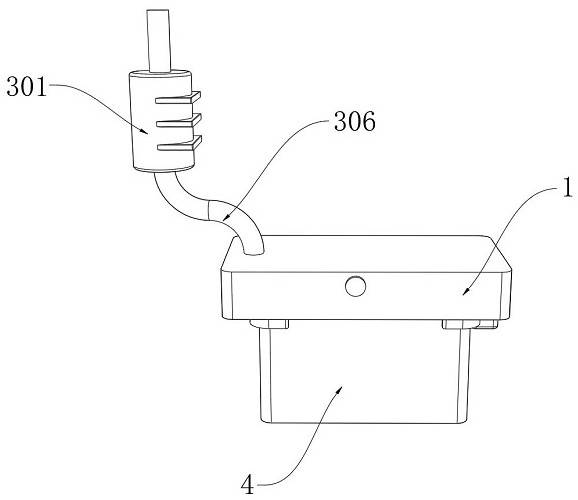

1.一种离子渗剂在线检测的气体检测设备，包括安装板（1），其特征在于：所述安装板（1）的底端中部固定连接有检测仪（4），所述安装板（1）的内部设置有快拆机构（2），所述快拆机构（2）是用于对检测仪（4）进行快速拆装，所述安装板（1）的顶端左侧设置有过滤机构（3），所述过滤机构（3）是用于对待检测的气体进行过滤；

2.根据权利要求1所述的一种离子渗剂在线检测的气体检测设备，其特征在于：所述过滤机构（3）包括处理筒（301），所述处理筒（301）外壁右侧均固定连接有多个导向槽（302），所述导向槽（302）的内部滑动连接有过滤组件（303），所述过滤组件（303）的右侧固定连接有把手（304），所述导向槽（302）的右侧固定连接有挡板（305），所述处理筒（301）的底端连通有输送管（306）。

3.根据权利要求1所述的一种离子渗剂在线检测的气体检测设备，其特征在于：所述驱动组件（203）包括蜗杆（2031），所述蜗杆（2031）的前侧与转动杆（201）的后侧固定连接，所述蜗杆（2031）的外壁右侧啮合连接有蜗轮（2032）。

4.根据权利要求1所述的一种离子渗剂在线检测的气体检测设备，其特征在于：所述传动组件（205）包括圆形齿轮（2051），所述圆形齿轮（2051）的中部与传动轴（204）的外壁底端固定连接，所述圆形齿轮（2051）的外壁左右侧啮合连接有齿条（2052）。

5.根据权利要求1所述的一种离子渗剂在线检测的气体检测设备，其特征在于：所述卡合组件（206）包括卡槽（2061），所述检测仪（4）的前后侧顶端均开设有两个卡槽（2061），所述卡槽（2061）的内部滑动连接有卡块（2062）。

6.根据权利要求2所述的一种离子渗剂在线检测的气体检测设备，其特征在于：所述过滤组件（303）包括过滤网（3031），所述过滤网（3031）的外壁与处理筒（301）的内部滑动连接，所述过滤网（3031）的内部均开设有多个过滤孔（3032）。

7.根据权利要求1所述的一种离子渗剂在线检测的气体检测设备，其特征在于：所述安装板（1）的底端右侧固定连接有气泵（5），所述气泵（5）是用于加速气体进入。

8.根据权利要求1所述的一种离子渗剂在线检测的气体检测设备，其特征在于：所述安装板（1）的底端中部均固定连接有多个导向块（6），所述导向块（6）的内部与检测仪（4）的外壁滑动连接。
