船用无水零排放生态厕所的制作方法

本技术属于生态厕所，具体涉及一种船用无水零排放生态厕所。

背景技术：

1、船舶厕所系统长期面临水资源消耗、污水储存与环境污染三大核心矛盾。传统水冲式厕所依赖淡水冲洗，并需配备专用污水舱暂存废水。然而，船舶空间有限，污水舱容量受制约，尤其在工程船、保护区作业船等场景中，因作业周期长、人员密集，污水储存压力显著增大。现有解决方案存在明显缺陷：污水转运模式效率低下，依赖港口接收船定期转运污水，但接收频次不足，且转运成本高昂，疏浚船等特殊船舶常因作业区域偏远而无法及时对接接收设施。故此我们推出一种船用无水零排放生态厕所。

技术实现思路

1、针对现有技术中存在的上述不足之处，本实用新型提供了一种船用无水零排放生态厕所，用以解决上述背景技术中的问题。

2、为了解决上述技术问题，本实用新型采用了如下技术方案：船用无水零排放生态厕所，包括坐便器、固液分离装置、尿液净化装置、高温生物降解装置、气体净化装置。固液分离装置在箱体顶部开有粪水进口通过管道和坐便器连接；箱体顶部设有排气口通过气体管道和气体净化装置连接；箱体底部设有粪渣出口通过固体管道和高温生物降解装置连接；箱体右下方底部设有粪水出口通过液体管道和尿液净化装置连接。

3、所述坐便器本体的底部设置有坐便器底座，所述坐便器盖安装在坐便器本体的上方。

4、进一步，所述坐便器本体与坐便器底座为一体成型结构。

5、固液分离装置,包括固液分离箱，固液分离箱顶部设置粪水进口，固液分离箱底部设置粪水出口，固液分离箱底部设置粪渣出口，固液分离箱内水平设置绞龙结构，绞龙结构由驱动机构驱动，箱体内壁及粪水出口处设置有筛网，绞龙结构的边缘设置毛刷装置，毛刷装置包括毛刷板和设置在毛刷板上的一排毛刷，毛刷与筛网内壁接触，毛刷装置与绞龙结构固定连接，毛刷装置随着绞龙结构的旋转而旋转。

6、进一步，所述毛刷装置通过支撑架与绞龙结构的转轴固定连接。

7、进一步，所述驱动机构包括第一电机，第一电机设置在固液分离箱的外侧，第一电机的转轴与绞龙结构的转轴的前端连接。

8、进一步，所述筛网与固液分离箱之间可拆卸式连接。

9、进一步，所述支撑架设置在绞龙结构的转轴的前端。

10、尿液净化装置，包括尿液净化箱，尿液通道的出液端连接过滤腔，过滤腔中设有过滤棉，另有储液箱连通在过滤腔的另一侧，储液箱另一侧与出液通道连通，储液箱的隔板设有通气口，臭氧器位于储液箱下方，臭氧通道一端连接臭氧器，另一端连接储液箱的通气口，所述储液箱上方与空气通道联通，所述空气通道上部设有空气净化器，空气净化器一侧与空气通道联通，另一侧连通第一出风口。

11、高温生物降解装置，包括高温生物降解仓，内套、外套之间的空隙形成的空腔，外套两端设置有端盖；外套顶部设置有进料口，第一端盖上设置有出料口；内部设置有出料绞龙；空腔内加装导热介质，外套上设置有导热介质进口和导热介质出口。

12、进一步，所述驱动机构为第二电机，第二电机设置在第二端盖的外侧，第二电机的转轴与绞龙结构的转轴的前端连接。

13、气体净化装置，包括：气体净化箱，其内部开设有容置腔、净化组件、进风口和第二出风口，所述进风口与第二出风口均与所述容置腔相连通，所述进风口与固液分离装置通过气体管道连接，净化组件卡接于所述容置腔内，用于对所述容置腔内部空气进行净化处理。

14、进一步，所述本体开设有凹陷部，所述净化组件具有凸出部，所述凸出部可卡入所述凹陷部。

15、进一步，所述净化组件包括干燥模块、杀菌模块以及净化模块，所述干燥模块、所述杀菌模块以及所述净化模块均卡接于所述容置腔内，所述干燥模块用于去除气体中的水分，所述杀菌模块用于去除气体中的细菌与异味，所述净化模块用于分解nh3、h2s等恶臭气体。

16、本实用新型与现有技术相比，具有如下有益效果：

17、1.固液分离装置的绞龙结构的边缘设置毛刷装置，毛刷装置的毛刷与筛网内壁接触，毛刷装置绞龙结构固定连接，毛刷装置随着绞龙结构的旋转而旋转，有效清除筛网残留的粪便，防止筛网堵塞；筛网与箱体之间可拆卸式连接，能实现快速更换筛网，维修方便，互换性强；

18、2.尿液净化装置可以有效的将尿液中的有害物质过滤掉，减少尿液对环境的污染，从而起到环境保护的作用；

19、3.气体净化装置设备简单、价格低廉、净化效率高。

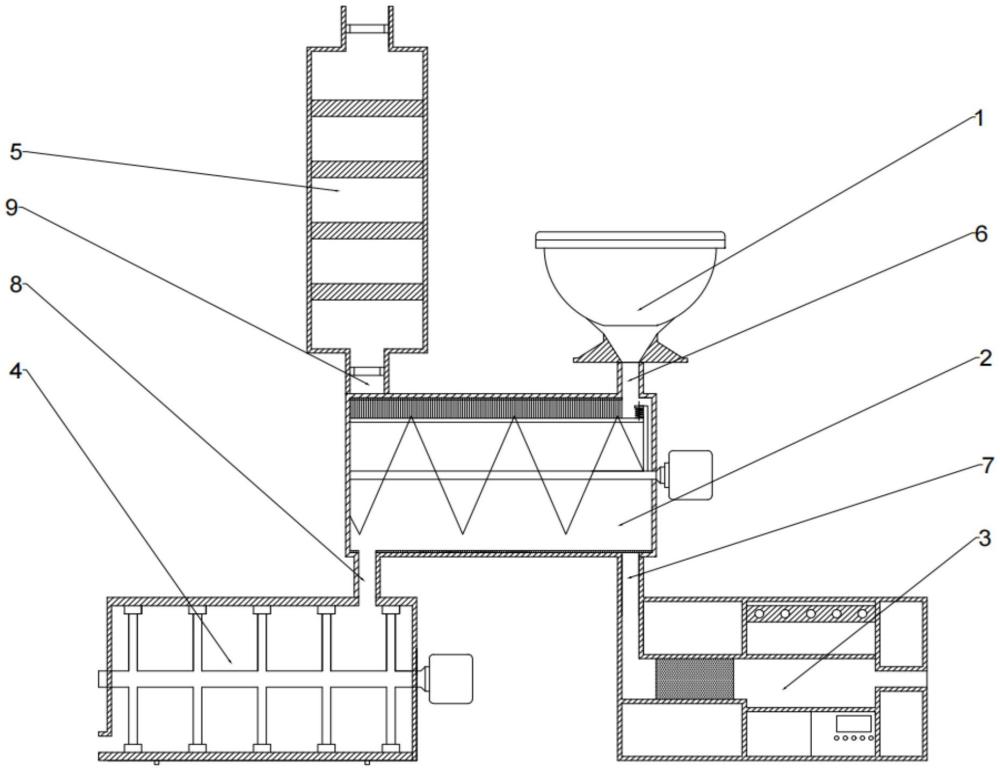

1.一种船用无水零排放生态厕所，其特征在于：包括坐便器（1）、固液分离装置（2）、尿液净化装置（3）、高温生物降解装置（4）、气体净化装置（5）构成，固液分离装置在顶部开有粪水进口（201）通过管道（6）和坐便器（1）连接；固液分离装置顶部设有排气口（204）通过气体管道（9）和气体净化装置（5）连接；固液分离装置底部设有粪渣出口（205）通过固体管道（8）和高温生物降解装置（4）连接；固液分离装置底部设有粪水出口（206）通过液体管道（7）和尿液净化装置（3）连接。

2.如权利要求1所述的一种船用无水零排放生态厕所，其特征在于：坐便器本体（101）的底部设置有坐便器底座（102），坐便器盖（103）安装在坐便器本体（101）的上方。

3.如权利要求1所述的一种船用无水零排放生态厕所，其特征在于：所述固液分离装置（2）包括：圆筒形固液分离箱(202)，所述固液分离箱(202)内水平设置绞龙结构(209)，绞龙结构（209)由驱动机构驱动，所述固液分离箱(202)内壁及粪水出口（206）处设置有筛网(207)，绞龙结构(209)的边缘设置毛刷装置(212)，毛刷装置(212)包括毛刷板(211)和设置在毛刷板(211)上的一排毛刷(203)，毛刷(203)与筛网(207)内壁接触，毛刷装置(212)与绞龙结构(209)固定连接。

4.如权利要求3所述的一种船用无水零排放生态厕所，其特征在于：所述筛网(207)与所述固液分离箱(202)之间可拆卸式连接。

5.如权利要求3所述的一种船用无水零排放生态厕所，其特征在于：所述驱动机构为第一电机(208)，第一电机(208)设置在固液分离箱(202)的外侧，第一电机(208)的转轴与绞龙结构(209)的转轴的前端连接。

6.如权利要求1所述的一种船用无水零排放生态厕所，其特征在于：所述尿液净化装置（3）包括：圆筒形尿液净化箱（300），所述尿液净化箱（300）中尿液通道（301）的出液端连接过滤腔（302），过滤腔（302）中设有过滤棉（303），另有储液箱（304）连通在过滤腔（302）的另一侧，储液箱（304）另一侧与出液通道（310）连通，臭氧器（305）位于储液箱（304）下方，臭氧通道(306)一端连接臭氧器（305），储液箱（304）上方与空气通道（307）联通，所述空气通道（307）上部设有空气净化器（308），空气净化器（308）一侧与空气通道（307）联通，另一侧连通第一出风口（309）。

7.如权利要求1所述的一种船用无水零排放生态厕所，其特征在于：所述高温生物降解装置（4）包括：高温生物降解仓（401），内套(403)、外套(402)之间形成的空腔(404)，外套(402)两端设置有端盖(405、412)；外套(402)顶部设置有进料口(411)，端盖(405)上设置有出料口(406)；内部设置有出料绞龙(409)；空腔(404)内加装导热介质(413)，外套(402)上设置有导热介质进口(407)和导热介质出口(408)。

8.如权利要求1所述的一种船用无水零排放生态厕所，其特征在于：所述高温生物降解装置（4）的驱动机构为第二电机(410)，第二电机(410)设置在端盖(412)的外侧，电机(410)的转轴与出料绞龙(409)的转轴的前端连接。

9.如权利要求1所述的一种船用无水零排放生态厕所，其特征在于：所述气体净化装置（5）包括：气体净化箱（500），所述气体净化箱（500）内部开设有容置腔(504)、净化组件(502)、进风口(501)和出风口(503)，所述进风口(501)与所述出风口(503)均与所述容置腔(504)相连通，所述进风口(501)与固液分离装置(2)通过气体管道（9）连接，净化组件(502)卡接于所述容置腔(504)内。

10.如权利要求9所述的一种船用无水零排放生态厕所，其特征在于：所述净化组件（502）包括干燥模块(5022)、杀菌模块(5023)以及净化模块(5024)。
