一种有机肥发酵曝气装置及方法与流程

本发明属于有机肥生产设备，具体为一种有机肥发酵曝气装置及方法。

背景技术：

1、有机肥的好氧发酵是资源化利用农业废弃物、生产高品质肥料的关键工艺。在这一过程中，充分的氧气供给、适宜的温度控制以及均匀的物料混合是保证发酵效率与成品质量的核心要素。然而，现有的常规发酵曝气技术在实际应用中仍存在诸多明显缺陷，制约了其进一步推广与升级。

2、目前，常见的静态堆肥或槽式发酵多依赖自然通风或简易的管道曝气，曝气效率低下且极不均匀，物料内部易形成缺氧区，导致厌氧发酵产生恶臭气体。虽然一些机械化设备采用了翻抛或搅拌来改善通气，但往往存在死角，且单纯的机械动作对结块物料的破碎效果有限，无法有效增加氧气接触面积。同时，发酵产生的大量生物热难以快速散除，容易造成堆体中心温度过高，抑制甚至杀死有益微生物，影响发酵进程。此外，多数现有装置开放或半开放的设计，使得发酵产生的氨、硫化氢等异味气体无组织排放，严重污染工作环境。现有技术的这些不足——包括曝气不均、散热困难、能耗较高、异味控制差以及自动化程度低——共同导致了发酵周期长、产品质量不稳定、劳动强度大和环境不友好等问题。因此，亟需一种集成高效粉碎、均匀增氧、精准控温和环境封闭于一体的新型曝气技术与装置。

技术实现思路

1、本发明采用的技术方案如下：一种有机肥发酵曝气装置，包括：

2、储存箱；

3、粉碎组件，设于储存箱的内壁处，其中：所述粉碎组件用于粉碎结团的有机肥；

4、曝气组件，设于储存箱的外壁两侧处，其中：所述曝气组件用于扩展有机肥的表面积，提高曝气效率；

5、增氧组件，设于储存箱的外壁两侧处，其中：所述增氧组件用于给有机肥补充氧气，同时完成对有机肥的散热冷却；

6、所述储存箱的外壁滑动套设有密封壳，所述密封壳用于密封储存箱，避免异味影响工作环境。

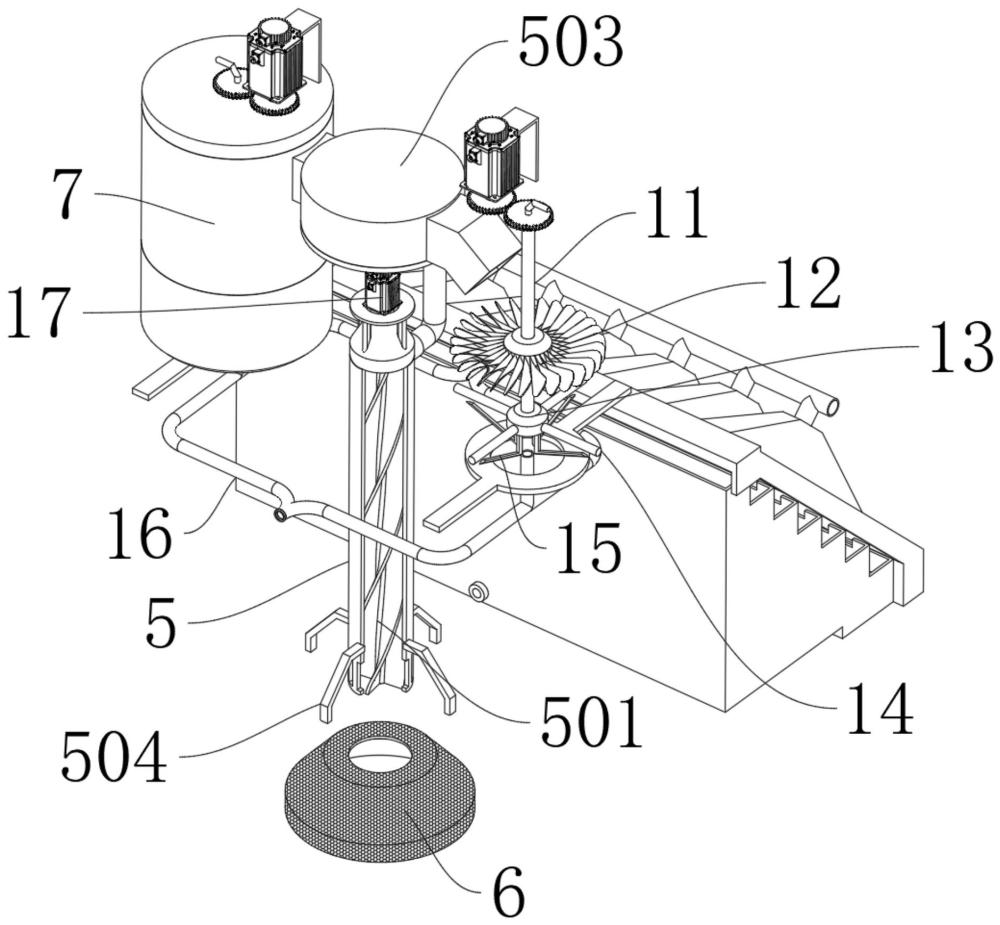

7、进一步的，所述粉碎组件包括输送壳、螺旋杆、粉碎壳、输送轴与粉碎扇叶，所述输送壳嵌设于储存箱的内壁处，所述螺旋杆转动嵌设于输送壳的内壁处，两个所述粉碎壳通过支架嵌设于密封壳的内壁两侧处，两个所述输送轴分别转动嵌设于粉碎壳的内壁处，两个所述粉碎扇叶套设于输送轴的外壁处。

8、进一步的，所述曝气组件阶梯壳、负压壳与负压管，两个所述阶梯壳分别固定设置于储存箱的外壁两侧处，两个所述负压壳分别套设于阶梯壳的外壁处，所述负压壳与负压管之间连通设置。

9、进一步的，所述增氧组件包括分流管、喷头、刀片与阀控管，所述分流管连通设置于输送轴的输出端处，四个所述喷头分别连通设置于分流管的外壁处，四个所述刀片等距过度设置于分流管的外壁底部处，所述阀控管与粉碎壳之间连通设置。

10、进一步的，所述输送壳的底端外壁固定设置有固定架，且固定架固定设置于储存箱的内壁处，所述输送壳的外壁滑动套设有过滤壳，所述输送壳的顶端套设有保护壳，且保护壳的内壁嵌设有增压伺服，且增压伺服的输出端固定设置于螺旋杆的顶端外壁中心处。

11、进一步的，所述保护壳的外壁顶部固定设置有分流壳，且分流壳与输送壳的输出端通过软管连通设置，所述分流壳的两个输出端分别连通于粉碎壳的内壁处。

12、进一步的，所述密封壳的外壁顶部两侧均通过支架固定设置有粉碎伺服，且粉碎伺服的输出端均固定设置有主动齿轮，两个所述输送轴的顶端套设有从动齿轮，所述主动齿轮与从动齿轮之间啮合传动连接。

13、进一步的，所述密封壳的内壁顶部两侧固定设置有密封盖，且密封盖滑动嵌设于粉碎壳的内壁顶部处。

14、进一步的，所述负压管连通设置于外部废气收集装置，所述阀控管的输出端与阶梯壳相互匹配，所述阶梯壳的内壁开口通过软管连通设置有回流泵组，且回流泵组的输出端通过软管与储存箱之间连通设置，所述输送轴的输入端通过插头与软管连通设置于外部氧气供给装置。

15、一种有机肥发酵曝气方法，应用于上述任意一项所述的一种有机肥发酵曝气装置中，包括以下步骤：

16、s1、密封装载与初始容纳：将待发酵的有机肥原料投入储存箱 内，随后，滑动套设在储存箱外壁的密封壳 闭合，将整个处理空间完全封闭，此步骤的核心目的是在后续所有处理过程中，有效隔绝发酵可能产生的异味和粉尘，保障作业环境的清洁与人员的健康，同时为内部创造可控的气流环境；

17、s2、初步输送与底层粉碎：启动位于输送壳 顶端的增压伺服，驱动螺旋杆 在竖直嵌设于储存箱内壁的输送壳内高速旋转，螺旋杆如同一个强大的垂直输送器，将沉积在储存箱底部板结的有机肥团块强行向上提升输送，完成初步的破拱与均质化，当不需要进行结团的粉碎时，就将过滤壳下拉，输送壳外壁滑动套设的过滤壳允许细小颗粒通过；

18、s3、粉碎组件精细破碎与分散：被螺旋杆提升至顶端的有机肥，经由与输送壳 输出端连通的软管，进入分流壳，并被均匀分配至两个粉碎壳 的进料口，与此同时，固定在密封壳上的两个粉碎伺服 启动，通过主动齿轮 驱动从动齿轮，从而带动两根输送轴 在粉碎壳内高速相向旋转，套设在输送轴上的粉碎扇叶 形成强烈的剪切与撞击力，将来自分流壳的有机肥团块进一步打散、破碎成细小、均匀的颗粒；

19、s4、曝气组件高效曝气与废气管理：被粉碎后的有机肥颗粒在重力作用下，从粉碎壳底部排出，回落至储存箱内，形成蓬松的料层，此时，设置在储存箱外壁两侧的曝气组件开始工作，具体过程为：阶梯壳 与储存箱侧壁连通，其特殊的阶梯状结构能够引导物料有序下落并充分舒展，套设在阶梯壳外部的负压壳 开始产生负压，通过与之连通的负压管，将有机肥在回落、舒展过程中释放出的发酵废气主动、高效地抽吸出去，并输送至外部废气收集装置进行处理；

20、s5、增氧组件精准供氧与动态冷却：此为方法的核心增氧与控温步骤，外部氧气供给装置通过软管和插头，将富氧空气泵入高速旋转的输送轴 的输入端，氧气随即流入与输送轴输出端连通的分流管，分流管上的多个喷头 将高压氧气以射流形式，直接喷入正在被粉碎扇叶打散的有机肥颗粒云中，在粉碎瞬间进行的“雾化增氧”，使得氧气能与具有最大新鲜表面积的颗粒充分、瞬间接触，溶解与扩散效率极高，同时，分流管外壁底部等距过度设置的刀片 随分流管高速旋转，一方面辅助切割物料，另一方面强烈搅动粉碎壳内的空气，形成强制对流，与粉碎壳 连通的阀控管 根据内部温度传感器信号智能开启，将这股富含氧气、且因气体膨胀而温度较低的混合气流，定向喷入阶梯壳 区域，这股冷气流与下落的物料直接接触，利用对流与蒸发原理，快速带走粉碎和发酵过程中产生的热量，实现对有机肥的同步散热冷却，将温度控制在最适宜微生物活动的范围内；

21、s6、内部循环与均匀发酵：经过阶梯壳区域冷却和进一步曝气的物料，部分在重力作用下回到储存箱主腔体继续发酵，同时，阶梯壳 内壁开口通过软管连接的回流泵组 可以启动，将一部分处理中的物料泵送回流至储存箱的上部或另一区域，实现物料的内部循环，这种循环打破了静态发酵的层次温度差和成分差，确保了整个箱体内发酵条件的均匀性，避免了局部过热或厌氧区的形成；

22、s7、持续循环与完成：上述步骤构成一个完整的处理周期，可根据预设的发酵工艺曲线，自动循环执行粉碎、曝气、增氧、冷却、回流等操作，直至发酵过程完全达到预设的腐熟标准，在整个过程中，密封壳始终保持密闭状态，仅通过受控的负压管和阀控管等进行气体交换，异味被有效管控。

23、综上所述，由于采用了上述技术方案，本发明的有益效果是：

24、（1）本发明通过滑动密封壳与负压废气抽取系统的结合，构建了一个全封闭且可控的发酵环境。这从根本上杜绝了发酵过程中氨气、硫化氢等恶臭气体及粉尘的无组织逸散，极大改善了生产现场及周边的工作环境，符合现代清洁生产与环保的严格要求，同时也减少了对大气环境的污染。

25、（2）本发明创新性地将垂直提升、高速粉碎与瞬时雾化增氧三个工序无缝衔接并协同作用。螺旋杆将底部易板结的物料强制提升，粉碎扇叶在密闭壳体内将团块彻底破碎，极大地增加了物料的比表面积。更为关键的是，氧气通过高速旋转的输送轴与分流管，从喷头中以射流形式直接喷入正在飞散的细小颗粒云中，实现了氧气与物料最大新鲜表面的瞬间、充分接触，这种“边粉碎边增氧”的模式显著提升了氧气的溶解与扩散效率，从根源上加速了好氧微生物的代谢活动。

26、（3）本发明采用的阶梯式曝气结构与独立负压抽取系统，为物料提供了高效的气体交换通道。物料在阶梯壳上分散下落的过程中得以充分舒展，内部积存的气体更易逸出；同时，负压壳主动将逸出的废气及时抽走，不仅强化了曝气效果，避免了废气重新溶解，也通过维持微负压环境促进了新鲜空气向物料深层的渗透，形成了动态、高效的气体交换循环。

27、（4）本发明巧妙地将供氧过程与温度控制功能融为一体。高速旋转的刀片搅动气流，而阀控管根据温度信号，将经氧气膨胀冷却后的混合气流精准导入物料下落路径，直接对热物料进行对流与蒸发冷却。这种动态冷却方式响应迅速、控温精准，能将发酵温度稳定在微生物最适宜的范围，既防止了高温抑制菌群活性甚至导致烧料，又通过优化温度条件进一步提升了发酵效率。

28、（5）本发明通过回流泵组实现的内部物料循环，有效解决了大型发酵装置中常见的温度与成分不均匀问题。该设计打破了静态发酵的层次，使物料在箱体内不断混合与重新分布，确保了热量、水分、氧气和菌群的均一性，避免了局部厌氧或过热点的产生，从而保证了整批发酵产物品质的一致性与稳定性。

29、（6）本发明所有分项效果整合为一个自动化、连续或间歇循环的完整工艺系统。整个发酵过程可在预设程序下自动运行，显著降低了人工劳动强度与操作难度，同时通过各环节的增效减少了总体发酵周期，提升了设备容积产率，实现了有机肥发酵生产的高效、稳定、洁净与智能化，具有突出的综合经济效益与环境效益。
