一种用于抽送烟气的便携式消防设备的制作方法

本发明涉及消防设备，具体是一种用于抽送烟气的便携式消防设备。

背景技术：

1、在现有的消防作业中，特别是在需要抽送烟气的场景中，传统的消防设备往往面临着连接不便、密封性差以及便携性不足的问题。具体来说：

2、1、连接不便：传统的风机与风管之间的连接方式多采用螺栓紧固或卡箍夹紧等方式，这些方式在紧急情况下操作复杂，耗时较长，不利于快速部署和应对突发火情。

3、2、密封性差：风机与风管连接处的密封性对于抽送烟气的效率至关重要。若密封不严，会导致烟气泄漏，不仅影响抽送效果，还可能对消防员造成健康威胁。然而，现有设备在密封性方面往往难以达到理想状态。

4、3、便携性不足：消防设备需要经常在不同地点之间移动，因此便携性是一个重要考量因素。传统设备由于体积庞大、重量较重，以及连接部件复杂，导致便携性不佳，影响了消防作业的灵活性和效率。

技术实现思路

1、针对上述问题，本发明提出了一种用于抽送烟气的便携式消防设备，旨在通过创新的连接方式、增强的密封性以及优化的便携性设计，提高消防作业的效率和安全性。

2、本发明的上述技术目的是通过以下技术方案得以实现的：一种用于抽送烟气的便携式消防设备，包括风机、分别连接在所述风机输出端和输入端上的两段风管，以及通过供电线给所述风机供电的移动式供电箱，所述风机的输出端和输入端上均设有环形且沿径向向外展开的翻边，所述翻边上呈环形阵列排布开设有多个插孔；

3、所述风管与所述风机的连接处设有连接环，所述连接环与所述翻边密封接触，所述连接环的一侧设有沿轴向外凸的对接环，所述对接环与所述风管承插连接在一起，所述连接环的另一侧设有多根与各个插孔一一对应且插接配合的插销；

4、所述连接环远离所述风机的一侧转动连接有多片拨片，所述拨片的端部固定设置有伸向所述翻边的勾片，所述拨片与所述勾片构成v型结构。

5、在一些实施例中，所述风管为可伸缩调节的波纹管。

6、在一些实施例中，所述风机和所述供电箱的顶部分别设有管架和线架，所述管架和所述线架均由竖立设置的至少三根立柱构成。

7、在一些实施例中，所述风管包括若干段由柔性防风布制成的管体以及设置在相邻所述管体之间的环形骨架，所述环形骨架为内部空心的金属圆环结构，其内侧开设有一圈环形的裂口，所述环形骨架两侧的所述柔性防风布的端部塞入至所述裂口内并在所述环形骨架内反向翻卷，且所述裂口内还嵌设有金属散热环，所述散热环过盈嵌设在相邻所述柔性防风布的翻卷端之间，并且所述散热环的内圈留在所述管体内，外圈则伸入至所述环形骨架内。

8、在一些实施例中，所述环形骨架上设有卡箍。

9、在一些实施例中，所述风机的顶部设有吊装环。

10、在一些实施例中，所述风机的底部设有底座，所述底座的竖截面呈l型，且所述底座为上窄下宽的梯形结构。

11、在一些实施例中，所述风机和所述供电箱的底部均配备有多个万向轮。

12、在一些实施例中，所述风机的输入端和输出端上均设有滤网。

13、在一些实施例中，所述供电箱以及所述风机均配备有双肩背带，所述背带可调节长度。

14、与现有技术相比，本发明的有益效果是：

15、本发明采用翻边与插孔、连接环与插销的配合设计，以及拨片与勾片构成的v型结构，实现了风机与风管的快速、便捷连接。这种连接方式无需使用工具，大大缩短了连接时间，提高了消防作业中的响应速度和效率。在紧急情况下，消防人员可以迅速将风管与风机连接好，立即投入抽送烟气的作业中，为救援工作赢得了宝贵的时间。

16、本发明通过连接环与翻边的密封接触，以及v型结构的过盈嵌入设计，有效防止了烟气的泄漏。这种双重密封机制确保了抽送烟气的效率，避免了因密封不严而导致的烟气泄露问题。增强的密封性能不仅提高了抽送烟气的效果，还保护了消防员的安全，减少了他们接触有害烟气的风险。

17、本发明采用移动式的供电箱设计，使得整个设备更加易于携带和移动。消防人员可以根据实际需要，在不同地点之间灵活部署设备，提高了消防作业的灵活性。

18、本发明的连接方式采用插接配合和v型结构过盈嵌入，这种设计减少了传统螺栓紧固或卡箍夹紧等方式可能带来的松动或损坏问题，提高了设备的可靠性和耐用性。设备在长期使用过程中，由于连接方式的稳定性和密封性的保障，减少了维修和更换部件的频率，降低了使用成本。

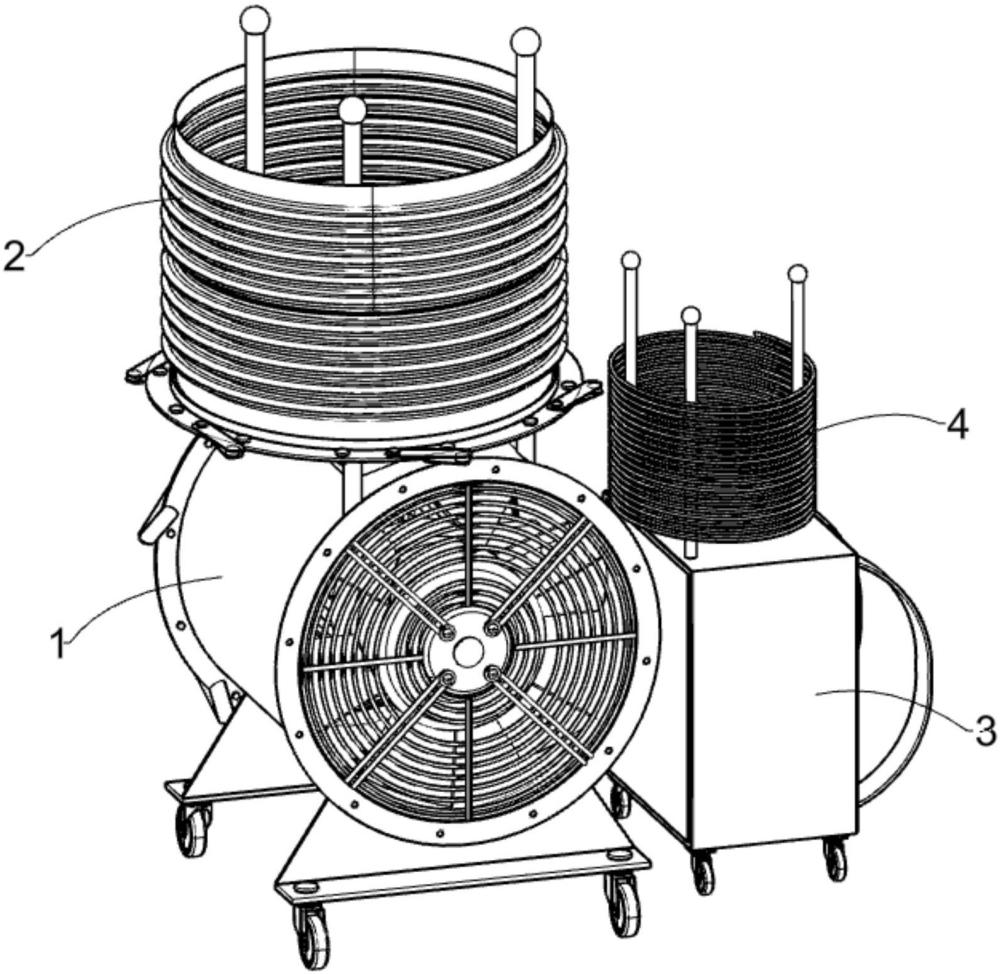

1.一种用于抽送烟气的便携式消防设备，包括风机（1）、分别连接在所述风机（1）输出端和输入端上的两段风管（2），以及通过供电线（4）给所述风机（1）供电的移动式供电箱（3），其特征在于：

2.根据权利要求1所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述风管（2）为可伸缩调节的波纹管。

3.根据权利要求2所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述风机（1）和所述供电箱（3）的顶部分别设有管架（103）和线架（301），所述管架（103）和所述线架（301）均由竖立设置的至少三根立柱构成。

4.根据权利要求2所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述风管（2）包括若干段由柔性防风布（207）制成的管体以及设置在相邻所述管体之间的环形骨架（206），所述环形骨架（206）为内部空心的金属圆环结构，其内侧开设有一圈环形的裂口（2061），所述环形骨架（206）两侧的所述柔性防风布（207）的端部塞入至所述裂口（2061）内并在所述环形骨架（206）内反向翻卷，且所述裂口（2061）内还嵌设有金属散热环（209），所述散热环（209）过盈嵌设在相邻所述柔性防风布（207）的翻卷端之间，并且所述散热环（209）的内圈留在所述管体内，外圈则伸入至所述环形骨架（206）内。

5.根据权利要求4所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述环形骨架（206）上设有卡箍（208）。

6.根据权利要求1所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述风机（1）的顶部设有吊装环（104）。

7.根据权利要求1所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述风机（1）的底部设有底座（105），所述底座（105）的竖截面呈l型，且所述底座（105）为上窄下宽的梯形结构。

8.根据权利要求1所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述风机（1）和所述供电箱（3）的底部均配备有多个万向轮（106）。

9.根据权利要求1所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述风机（1）的输入端和输出端上均设有滤网（107）。

10.根据权利要求1所述的一种用于抽送烟气的便携式消防设备，其特征在于：所述供电箱（3）以及所述风机（1）均配备有双肩背带（302），所述背带（302）可调节长度。
