牙刷及其牙刷头的制作方法

本发明涉及牙刷，特别涉及一种牙刷及其牙刷头。

背景技术：

1、牙刷为人类必需的口腔护理器具。随着电动牙刷的出现，电动牙刷的高效性、便携性、清洁效果佳的特点，使得电动牙刷越来越受到消费者青睐。

2、牙刷的头部设有刷毛，刷毛的硬度适中，既能保证刷毛对口腔的清洁时刷毛的支撑，又能保证刷毛不损伤到牙龈。但是仅靠刷毛的设计，牙刷的使用效果不好，需要提升。

技术实现思路

1、本发明的主要目的是提供一种提升牙刷使用效果的牙刷及其牙刷头。

2、为实现上述目的，本发明提出一种牙刷头，包括刷杆和与所述刷杆连接的刷头组件；所述刷头组件包括：

3、刷毛固定部，所述刷毛固定部包括相对设置的第一侧面和第二侧面，所述第一侧面安装有若干刷丝；

4、本体，所述本体包括相对设置的第一端和第二端，所述第二端与所述刷杆连接，所述第一端延伸形成支撑梁，所述支撑梁位于所述刷毛固定部远离所述刷丝的一侧；所述支撑梁与所述刷毛固定部之间设置有软胶体，且所述支撑梁和/或所述刷毛固定部上设有轴形成结构，使得所述支撑梁与所述刷毛固定部以所述轴形成结构所形成的轴相互摆动。

5、可选地，所述支撑梁包括相对设置的第一侧面和第二侧面，所述支撑梁的第一侧面朝向所述刷毛固定部设置；所述支撑梁的第一侧面包括第一支撑面和第一摆动面，所述第一摆动面位于所述第一支撑面两侧，第一支撑面与所述刷毛固定部的第二侧面之间的垂直距离，小于第一摆动面与所述刷毛固定部的第二侧面之间的垂直距离，所述第一支撑面作为所述轴形成结构，形成所述轴。

6、可选地，所述支撑梁包括相对设置第一侧面和第二侧面，所述支撑梁的第一侧面朝向所述刷毛固定部设置；所述支撑梁的第一侧面上凸设有第一突起部，所述第一突起部作为所述轴形成结构，形成所述轴。

7、可选地，所述第一突起部沿所述支撑梁的第一侧面的垂直方向的截面为三角形、梯形或月牙形。

8、可选的，所述第一突起部包括至少两个，且所述多个第一突起部呈直线排列布置。

9、可选地，所述刷毛固定部的第二侧面凸设有第二突起部，所述第二突起部作为轴形成结构，形成所述轴。

10、可选地，所述第二突起部包括至少两个，且所述多个第二突起部呈直线排列布置。

11、可选地，所述刷毛固定部的第二侧面包括第二支撑面和位于所述第二支撑面两侧的第二摆动面，所述第二支撑面与所述支撑梁之间的垂直距离，小于所述第二摆动面与所述支撑梁之间的垂直距离，所述第二支撑面作为所述轴形成结构，形成所述轴。

12、可选地，所述刷毛固定部的第二侧面凹设有第一内凹部，且所述第一内凹部内弧面的曲率半径大于所述第一突起部外弧面的曲率半径，所述第一内凹部与所述第一突起部一起作为轴形成结构，形成所述轴。

13、可选地，所述支撑梁包括相对设置第一侧面和第二侧面，所述支撑梁的第一侧面朝向所述刷毛固定部设置；所述支撑梁的第一侧面上凹设有第二内凹部，第二内凹部的曲率半径大于所述第二突起部的曲率半径，所述第二内凹部与所述第二突起部一起作为轴形成结构，形成所述轴。

14、可选地，所述刷毛固定部还包括位于刷毛固定部的第一侧面和刷毛固定部的第二侧面之间的周侧面，所述软胶体一端自所述刷毛固定部的第二侧面延伸至所述刷毛固定部的周侧面。

15、可选地，所述支撑梁包括相对设置的第一侧面和第二侧面，以及连接第一侧面和第二侧面的连接面，所述软胶体另一端延伸至所述支撑梁的连接面。

16、可选地，所述软胶体包覆所述支撑梁连接面的部分形成有凹弧槽，和/或，所述连接面上形成有凹凸面。

17、可选地，所述刷毛固定部包括刷片，所述刷片一侧设有至少两个植毛区，所述植毛区内设有至少一个植毛孔，所述刷丝熔接于所述植毛孔内；各所述植毛区之间形成有沟槽，所述沟槽内填充有软胶。

18、可选地，所述植毛区包括远离所述本体的第一植毛区、靠近所述本体的第三植毛区，以及位于所述第一植毛区和所述第三植毛区之间的第二植毛区；所述第一植毛区内的刷丝朝向远离所述本体的方向倾斜设置，和/或所述第二植毛区内位于外侧的刷丝朝向外侧倾斜设置，和/或所述第三植毛区内的刷丝朝向靠近所述本体的方向倾斜设置。

19、可选地，所述第一植毛区内刷丝的倾斜角度为1-5°；和/或，第二植毛区内位于外侧的刷丝的倾斜角度为1-5°；和/或，第三植毛区内刷丝的倾斜角度为1-5°。

20、可选地，所述刷毛固定部包括刷片和固定盖，所述刷片一侧设有多个植毛孔，所述刷丝熔接于所述植毛孔内；所述固定盖位于所述刷片远离刷丝的一侧，且所述固定盖与所述刷片连接；所述固定盖远离所述刷片的一侧面为所述刷毛固定部的第二侧面。

21、可选地，所述刷片远离刷毛的一侧边缘形成第一卡持部，所述固定盖外周缘设有第二卡持部，所述第一卡持部与所述第二卡持部相互卡持。

22、可选地，所述支撑梁与所述刷毛固定部之间的摆动角度为0～5°。

23、可选地，所述本体的第二端与所述刷杆可拆卸连接；或者所述本体的第二端与所述刷杆一体成型。

24、可选地，所述刷杆远离所述刷头组件的一端设有电机轴插入孔。

25、可选地，所述支撑梁与所述刷毛固定部之间形成接触部分和非接触部分；所述非接触部分填充所述软胶体。

26、可选地，所述支撑梁的第一侧面上设有朝向第二侧面延伸的固定孔，且所述固定孔位于所述第一支撑面或第一突起部上，所述固定孔内填充有软胶。

27、本发明还提供一种牙刷，牙刷包括牙刷头和刷柄，所述牙刷头的刷杆和刷柄可拆卸连接或一体成型；所述牙刷头为上述任一实施方式的牙刷头结构。

28、本发明有益技术效果是：1)牙刷头通过支撑梁、刷毛固定部、以及支撑梁和/或刷毛固定部上设有的轴形成结构，使得支撑梁与刷毛固定部围绕轴形成结构所形成的轴相互摆动，如此，在使用时能够根据牙齿的形状或者牙刷头的受力情况，使得支撑梁与刷毛固定部发生相互摆动，从而带动刷毛固定部上的刷毛随之摆动。因此，本发明牙刷头不但能灵活调整牙齿的清洁的角度，也更加适应各种牙齿的清洁，提升了牙刷使用效果；2)支撑梁与刷毛固定部之间填充有软胶，软胶的弹性可以控制刷头摆动的幅度；3)牙刷头通过包覆刷毛固定部周侧面和/或支撑梁连接面的软胶，减少了硬胶对于口腔的牙刷粘膜的损害。

1.一种牙刷头(100)，其特征在于，所述牙刷头(100)包括刷杆(10)和与所述刷杆(10)连接的刷头组件(20)；所述刷头组件(20)包括：

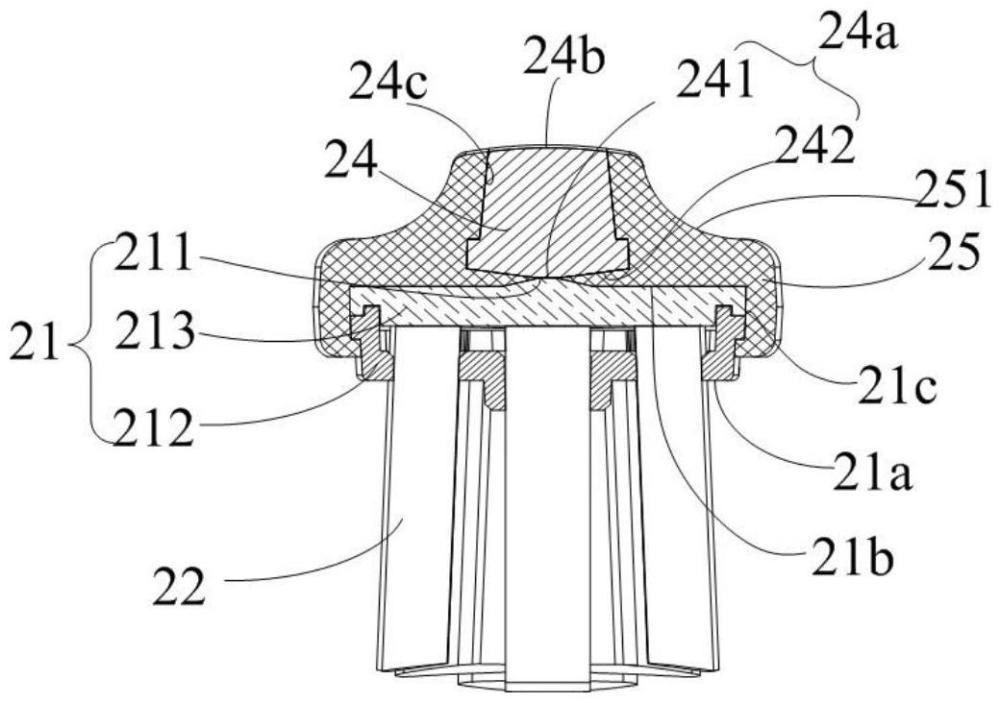

2.如权利要求1所述的牙刷头，其特征在于，所述支撑梁(24)包括相对设置的第一侧面(24a)和第二侧面(24b)，所述支撑梁的第一侧面(24a)朝向所述刷毛固定部(21)设置；所述支撑梁的第一侧面(24a)包括第一支撑面(241)和第一摆动面(242)，所述第一摆动面(242)位于所述第一支撑面(241)两侧，第一支撑面(241)与所述刷毛固定部(21)的第二侧面(21b)之间的垂直距离，小于第一摆动面(242)与所述刷毛固定部(21)的第二侧面(21b)之间的垂直距离，所述第一支撑面(241)作为所述轴形成结构，形成所述轴。

3.如权利要求1所述的牙刷头，其特征在于，所述支撑梁(24)包括相对设置第一侧面(24a)和第二侧面(24b)，所述支撑梁的第一侧面(24a)朝向所述刷毛固定部(21)设置；所述支撑梁的第一侧面(24a)上凸设有第一突起部(243)，所述第一突起部(243)作为所述轴形成结构，形成所述轴。

4.如权利要求3所述的牙刷头，其特征在于，所述第一突起部(243)沿所述支撑梁(24)的第一侧面(24a)的垂直方向的截面为三角形、梯形或月牙形；和/或，所述第一突起部(243)包括至少两个，且所述多个第一突起部(243)呈直线排列布置。

5.如权利要求1所述的牙刷头，其特征在于，所述刷毛固定部(21)的第二侧面(21b)凸设有第二突起部(211)，所述第二突起部(211)作为轴形成结构，形成所述轴。

6.如权利要求5所述的牙刷头，其特征在于，所述第二突起部(211)包括至少两个，且所述多个第二突起部(211)呈直线排列布置。

7.如权利要求1所述的牙刷头，其特征在于，所述刷毛固定部的第二侧面(21b)包括第二支撑面(2111)和位于所述第二支撑面(2111)两侧的第二摆动面(2112)，所述第二支撑面(2111)与所述支撑梁(24)之间的垂直距离，小于所述第二摆动面(2112)与所述支撑梁(24)之间的垂直距离，所述第二支撑面(2111)作为所述轴形成结构，形成所述轴。

8.如权利要求3所述的牙刷头，其特征在于，所述刷毛固定部(21)的第二侧面(21b)凹设有第一内凹部(214)，且所述第一内凹部(214)内弧面的曲率半径大于所述第一突起部(243)外弧面的曲率半径，所述第一内凹部(214)与所述第一突起部(243)一起作为轴形成结构，形成所述轴。

9.如权利要求5所述的牙刷头，其特征在于，所述支撑梁(24)包括相对设置第一侧面(24a)和第二侧面(24b)，所述支撑梁(24)的第一侧面(24a)朝向所述刷毛固定部(21)设置；所述支撑梁(24)的第一侧面(24a)上凹设有第二内凹部(244)，第二内凹部(244)的曲率半径大于所述第二突起部(211)的曲率半径，所述第二内凹部(244)与所述第二突起部(211)一起作为轴形成结构，形成所述轴。

10.如权利要求1所述的牙刷头，其特征在于，所述刷毛固定部21还包括位于所述刷毛固定部(21)的第一侧面(21a)和刷毛固定部(21)的第二侧面(21b)之间的周侧面(21c)，所述软胶体(25)一端自所述刷毛固定部(21)的第二侧面(21b)延伸至所述刷毛固定部(21)的周侧面(21c)。

11.如权利要求10所述的牙刷头，其特征在于，所述支撑梁(24)包括相对设置的第一侧面(24a)和第二侧面(24b)，以及连接第一侧面(24a)、第二侧面(24b)的连接面(24c)，所述软胶体(25)另一端延伸至所述支撑梁(24)的连接面(24c)。

12.如权利要求11所述的牙刷头，其特征在于，所述软胶体(25)包覆所述支撑梁(24)连接面(24c)的部分形成有凹弧槽(251)，和/或，所述连接面(24c)上形成有凹凸面。

13.如权利要求1所述的牙刷头，其特征在于，所述刷毛固定部(21)包括刷片(212)，所述刷片(212)一侧设有至少两个植毛区，所述植毛区内设有至少一个植毛孔(2122)，所述刷丝(22)熔接于所述植毛孔(2122)内；各所述植毛区之间形成有沟槽(2123)，所述沟槽(2123)内填充有软胶。

14.如权利要求13所述的牙刷头，其特征在于，所述植毛区包括远离所述本体(23)的第一植毛区(2121a)、靠近所述本体(23)的第三植毛区(2121c)，以及位于所述第一植毛区(2121a)和所述第三植毛区(2121c)之间的第二植毛区(2121b)；所述第一植毛区(2121a)内的刷丝朝向远离所述本体(23)的方向倾斜设置，和/或所述第二植毛区(2121b)内位于外侧的刷丝朝向外侧倾斜设置，和/或所述第三植毛区(2121c)内的刷丝朝向靠近所述本体(23)的方向倾斜设置。

15.如权利要求14所述的牙刷头，其特征在于，所述第一植毛区(2121a)内刷丝的倾斜角度为1-5°；和/或，第二植毛区(2121b)内位于外侧的刷丝的倾斜角度为1-5°；和/或，第三植毛区(2121c)内刷丝的倾斜角度为1-5°。

16.如权利要求1所述的牙刷头，其特征在于，所述刷毛固定部(21)包括刷片(212)和固定盖(213)，所述刷片(212)一侧设有多个植毛孔(2122)，所述刷丝(22)熔接于所述植毛孔(2122)内；所述固定盖(213)位于所述刷片(212)远离刷丝(22)的一侧，且所述固定盖(213)与所述刷片(212)连接；所述固定盖(213)远离所述刷片的一侧面为所述刷毛固定部(21)的第二侧面(21b)。

17.如权利要求16所述的牙刷头，其特征在于，所述刷片(212)远离刷毛的一侧边缘形成第一卡持部(2124)，所述固定盖(213)外周缘设有第二卡持部(2131)，所述第一卡持部(2124)与所述第二卡持部(2131)相互卡持。

18.如权利要求1所述的牙刷头，其特征在于，所述支撑梁(24)与所述刷毛固定部(21)之间的摆动角度为0～5°。

19.如权利要求1所述的牙刷头，其特征在于，所述本体(23)的第二端(23b)与所述刷杆(10)可拆卸连接；或者所述本体(23)的第二端(23b)与所述刷杆(10)一体成型。

20.如权利要求1所述的牙刷头，其特征在于，所述刷杆(10)远离所述刷头组件(20)的一端设有电机轴插入孔(101)。

21.如权利要求1-20中任一项所述的牙刷头，其特征在于，所述支撑梁(24)与所述刷毛固定部(21)之间形成接触部分和非接触部分；所述非接触部分填充所述软胶体(25)。

22.如权利要求2或3所述的牙刷头，其特征在于，所述支撑梁(24)的第一侧面(24a)上设有朝向第二侧面(24b)延伸的固定孔(245)，且所述固定孔(245)位于所述第一支撑面(241)或第一突起部(243)上，所述固定孔(245)内填充有软胶。

23.一种牙刷(1)，其特征在于，所述牙刷包括牙刷头(100)和刷柄(200)，所述牙刷头(100)的刷杆(10)和刷柄(200)可拆卸连接或一体成型；所述牙刷头为权利要求1-22任一项权利要求的牙刷头。
