一种刷头及牙刷的制作方法

本技术涉及口腔清洁设备，尤其涉及一种刷头及牙刷。

背景技术：

1、牙刷是用于进行口腔清洁的产品，使用牙刷进行口腔清洁时，需要将牙刷的刷头伸入口腔内，使用刷头上的刷毛对牙面和口腔内壁等口腔区域进行洗漱，从而实现口腔清洁。

2、虽然牙刷已经是一种普及率相当高且发展历史悠久的产品，但目前牙刷仍然存在较多的问题，尤其是清洁能力相关的问题较多。例如，如何刷牙拥有更好的刷牙效果，对于公众的普及度并不高，用户往往都是以个人经验进行刷牙，这往往会导致清洁效果不佳。又如，如何便捷地通过牙刷清洁后槽牙是一项重要的技术难题。后槽牙位于口腔深处，且后槽牙所处的位置的口腔形状复杂，尤其是后槽牙处不仅和脸颊的间距小，而且此处脸颊连接咬合肌和骨骼，从而脸颊的可向外扩张的程度也有限，同时后槽牙的牙龈还较宽，进一步占据了空间，并且后槽牙处口腔的壁的形状也呈不规则的复杂形状。在前述种种因素结合下，后槽牙处留给牙刷的容置空间不仅体积非常小，而且空间的形状也不规则，常规的牙刷难以适配这个区域，导致用户在清洁后槽牙时存在不便，用户甚至需自行探索如何控制牙刷才能有效刷到后槽牙。

3、由此可见，清洁刷牙不仅依赖于用户的个人经验，而且即使用户有经验也存在清洁不到位的问题，例如后槽牙位于口腔深处，用户也难以直观观察到是否清洁到位。而对于儿童而言，清洁后槽牙更是一项困难的问题，儿童既缺乏刷牙经验，同时后槽牙和脸颊之间的空间相比成人更小，情节难度进一步提升。

技术实现思路

1、本技术提供一种刷头及牙刷，以期提升对后槽牙的清洁效果。

2、第一方面，本技术提供一种刷头，所述刷头包括：刷杆，用于连接手柄；刷头本体，连接于所述刷杆；所述刷头本体包括沿所述刷头的长度方向排布的第一端和第二端，所述第一端相比所述第二端更远离所述手柄；所述刷头本体包括植毛面、背侧面和外周侧面，所述植毛面和所述背侧面相背地设置，所述外周侧面连接于所述植毛面和所述背侧面之间；刷毛结构，设置于所述植毛面，所述植毛面靠近所述第一端的位置设置有所述刷毛结构；所述植毛面沿所述刷头的宽度方向的两侧设有凸部；其中，所述刷头本体在垂直于所述宽度方向的平面上所呈的第一投影中，所述凸部形成第一轮廓线，所述背侧面形成第二轮廓线；所述第一轮廓线呈朝远离所述第二轮廓线的一侧外凸的曲线，所述第一轮廓线平滑延伸至所述第一端和所述第二端，且所述第一轮廓线的外凸形成的最高点位于所述第一端和所述第二端之间。

3、可以理解的是，第一轮廓线是凸部沿厚度方向的最边缘的部位形成的轮廓线，因此，在一般情况下，第一轮廓线对应的位置就是凸部和外界接触的位置。同理，第二轮廓线对应的位置也是背侧面最大概率接触外界的位置。第一轮廓线平滑延伸至第一端和第二端，是指第一轮廓线以平滑过渡的形式逐渐靠近第一端和第二端，第一轮廓线无明显的折线、曲率变化明显的曲线等形状。

4、在对口腔形状的研究、牙刷结构的研究以及刷牙时牙刷状态的研究后发现，刷毛并非与待清洁面呈90°的法向时清洁效果最好，而是需要与相对法向略微倾斜一定角度。例如，在刷上牙的侧面时，将刷头调整为刷毛从根部向自由端倾斜向下的形式，此状态下刷毛下移会向牙齿侧面及牙缝内部施加一个向下的力，有利于带动牙垢脱离牙齿。而大多数用户并没有这种习惯，而是保持着使刷毛沿牙齿侧面法向的形式进行刷牙。此外，由于后槽牙处的牙龈的宽度较大，严重占据了空间，而一般牙刷刷后槽牙的颊面时，为了对齿根处进行清洁，刷头的部分区域需要容纳在牙龈和脸颊之间的区域，上述问题就会导致一般牙刷在刷后槽牙的颊面时较难将牙刷伸入后槽牙和脸颊之间。即使用户基于经验将刷头伸入了后槽牙的牙龈和脸颊之间，牙刷也会过度挤压脸颊或牙龈而使用户产生不适，进而使用户在刷后槽牙时会草草了事而牺牲了对齿根的清洁效果。进一步的，由于后槽牙由于位于口腔深处，用户难以观察到刷毛是否接触了后槽牙的表面，进而难以判断是否进行了有效清洁。在上述因素的综合影响下，一般牙刷存在刷后槽牙时会让用户不适同时清洁效果较为一般的问题。

5、由此，在采用本方案的情况下，第一方面，本方案通过在植毛面的两侧的位置设置凸部，凸部形成的第一轮廓线在靠近第一端的区域里，沿逐渐靠近第一端的方向上，第一轮廓线逐渐靠近第二轮廓线，使得第一端处的第一轮廓线相对刷头的长度方向线呈倾斜的形式，也即凸部在靠近第一端的区域里呈倾斜的形式。研究口腔形状可以发现，在后槽牙的位置处，牙龈和脸颊之间的间距从口腔外侧向里侧逐渐缩小，而一般人刷后槽牙的颊面（即后槽牙的外侧面）时，需要将刷头本体的部分区域插入到牙龈和脸颊之间才能有效刷到后槽牙的根部，对应到本方案，即凸部的靠近第一端的部分区域是会插入牙龈和脸颊之间的。将凸部设置为上述结构时，凸部形状适配牙龈和脸颊之间区域的变化规律，使得凸部易进入牙龈和脸颊之间的区域。进一步来说，采用本方案的情况下，用户为了能够将刷头伸入后槽牙和脸颊之间，且为了不产生过大的不适感，会自主地将刷头调整为凸部的倾斜部分和牙龈表面部分贴合的状态，此状态下是刷头本体和牙龈脸颊配合度最高的状态。这个配合过程也是一个导向过程，期间牙龈能为刷头本体提供了一个导向，使刷头的第一端往牙齿一侧靠拢，该状态下设置在靠近第一端区域的刷毛结构和后槽牙的表面之间的压力会较大，刷牙时的清洁效果也会得到保证。也即，本方案通过刷头和牙龈表面的匹配贴合，可以起到引导用户将刷头调整至合适刷后槽牙的状态，为用户尤其是儿童提供了一个引导的效果，引导用户以一个合适的方法清洁后槽牙。第二方面，且凸部的轮廓线在靠近第一端的区域内呈向靠近第一端的方向逐渐靠近第二轮廓线的形式，使得从整体上看刷头呈向靠近第一端的方向最大厚度逐渐减小的形式，从而使较小的头部能够伸入后槽牙、牙龈和脸颊之间的狭小空间，以尽可能多得使得后槽牙得各个区域均能被刷到，同时刷头的这部分小尺寸区域适配口腔的狭小空间，也有助于降低对用户产生的不适感。第三方面，本方案提供的牙刷中，植毛面的两侧形成凸部，在倾斜横置状态的牙刷时，凸部的最高点容易接触到上牙龈或下牙龈，可以此引导用户判断牙刷是否倾斜到合适的位置。也即，用户在刷牙齿的侧面前，先将牙刷横置，再调整牙刷至凸部能够接触牙龈的位置，此时刷毛和牙齿的法向形成夹角，也即刷毛变换至具有良好清洁效果的状态。用户在感觉到凸部接触牙龈后，再略微回转牙刷，使凸部脱离牙龈避免划伤牙龈后即可开始刷牙。由此可见，凸部可以用于引导用户以一种科学的方法刷牙，而且引导的方法特别简单，只需引导用户倾斜牙刷至感觉到凸部再略微回转至不划伤牙龈的位置即可。

6、在本技术一些实施例中，至少在所述第一投影靠近所述第一端的部分连续的区域中，所述第一轮廓线相对所述刷头的长度方向线倾斜，且在靠近所述第一端的方向上，所述第一轮廓线逐渐靠近所述第一轮廓线；和/或，至少在所述第一投影靠近所述第一端的部分连续的区域中，所述第二轮廓线相对所述刷头的长度方向线倾斜，且在靠近所述第一端的方向上，所述第二轮廓线逐渐靠近所述第一轮廓线。

7、这个实施例中，第一轮廓线和第二轮廓线分别呈倾斜的状态。可以理解的是，在刷后槽牙的颊面时，第二轮廓线对应的背侧面的区域是最先接触脸颊的壁的位置，大部分情况下也是挤压力最大的位置。虽然脸颊可以向外扩张，但越靠近口腔内侧，脸颊和牙齿之间的可扩张空间就越小，因此将第一轮廓线和/或第二轮廓线设置为倾斜的状态，正好匹配了在深入口腔的方向上脸颊和牙齿之间可扩张空间越来越小的特点，使得在靠近第一端的位置处，刷头本体撑开脸颊的幅度较小，也即对脸颊的压力不会特别大，有助于降低用户刷后槽牙时产生的不适感，减少用户对刷后槽牙的抗拒程度。

8、在本技术一些实施例中，所述第一轮廓线和所述第二轮廓线在所述第一端的相交的位置处所构成的线条为外凸的圆滑曲线。

9、这个实施例中，圆滑曲线对应了刷头本体在第一端的最凸出的区域，将此区域设置为外凸的圆滑曲线，对应刷头本体在第一端呈圆滑的圆头形状。对于儿童而言，由于并没有熟练掌握刷牙方法，因此普遍存在用力不当的问题，尤其是在刷后槽牙时，刷头本体的第一端会反复撞击口腔壁；对于成人，也会存在刷牙时打滑而导致刷头本体的第一端戳到口腔内壁的问题。将第一端设置为圆头状，一方面是降低第一端戳到口腔内壁时的不适感，同时降低损伤口腔内壁的风险；二是在刷后槽牙时，在未熟练牙刷的使用方法的情况下，由于需要反复调整牙刷的朝向，而且即使在本方案具有导向功能的情况下也是需要一定熟练度才能掌握方法的，这个过程中刷头本体的第一端也是会反复接触到后槽牙处的脸颊或牙龈，所以本实施例还可以减少这个过程中产生的不适感。

10、在本技术一些实施例中，所述植毛面朝所述背侧面所在的一侧凹陷以形成凹面。

11、植毛面一侧呈内凹状，也即植毛面仅凸部相对其他区域外凸的，因此刷牙时，由于是植毛面朝向牙齿和牙龈，如果刷头本体接触到口牙齿和牙龈，则大概率是由凸部的第一轮廓线对应的区域接触到牙齿和牙龈，其一可以减少刷头本体接触牙齿和牙龈的区域的面积，进而降低打牙的概率，其二是考虑到后槽牙处牙龈形状复杂，如果植毛面上非凸部的区域接触到牙龈可能无法起到上述引导效果，也即本方案限定了刷头本体接触牙龈的区域，有助于规避其他非预定区域接触牙龈而损失引导效果的问题。

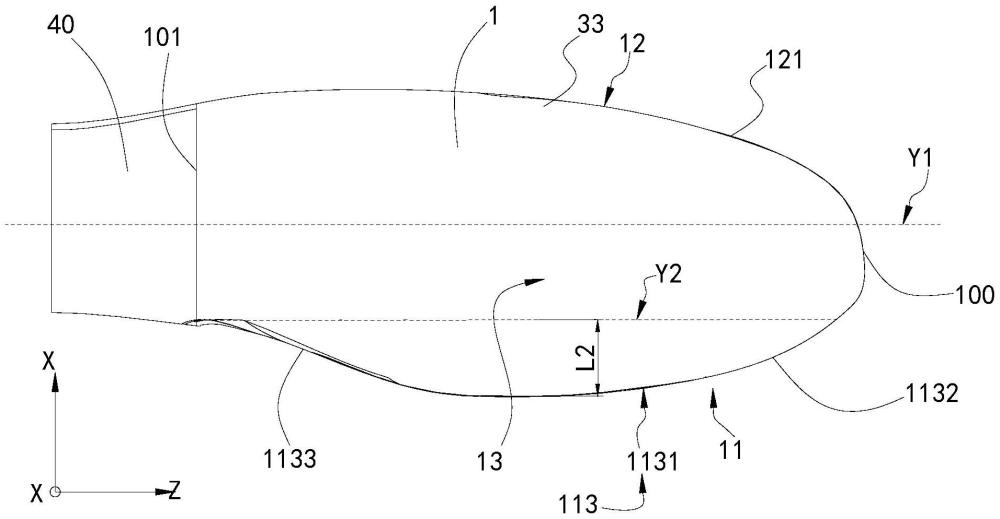

12、在本技术一些实施例中，所述第一轮廓线与所述凹面的最低点之间沿所述刷头的厚度方向的间距为l2，自所述第一端向所述第二端，所述l2先逐渐增大再逐渐减小。

13、这个实施例中，凸部不仅在第一端逐渐降低高度，在第二端也逐渐降低高度。这种方案的优势在于，由于儿童并没有熟练掌握牙刷的使用方法，因此儿童有时候并不会按规律的预定方法进行刷牙，而是用牙刷在口腔内胡乱地搅动，此时就极易出现牙刷本体打牙的问题。将凸部的靠近第二端的位置设置为高度逐渐降低的形式，有助于降低儿童胡乱翻动牙刷时凸部靠近第二端的位置抵到牙齿的概率，也有助于降低刷牙产生的不适感。

14、在本技术一些实施例中，所述刷头本体包括：软胶件，所述软胶件的表面构成所述背侧面、构成所述外周侧面以及构成所述植毛面的其中一部分，且所述软胶件的表面构成所述第一轮廓线对应区域的所述凸部表面；植毛板，用于设置刷毛结构，所述软胶件包裹于所述植毛板外部，所述植毛板的部分表面相对所述软胶件外露以构成所述植毛面的另一部分；其中，所述软胶件的硬度小于所述植毛板的硬度，且所述植毛板的外露于所述软胶件的部分位于所述凹面。

15、上述方案可以理解为，软胶件包裹植毛板，因此刷头本体的外周侧面和背侧面的表面材质为软胶，植毛面的至少部分区域的表面材质为软胶，同时凸部对应形成第一轮廓线的区域的表面材质也为软胶。

16、这个实施例中，第一轮廓线对应的凸部区域由软胶件形成，也即与人的口腔接触的部位由软胶制成，软胶件可以为撞击提供缓冲，减少刷头本体挤压口腔内壁产生的不适感。同时软胶件还有微量的受挤压变形的特性，在将刷头本体插入口腔内的狭窄区域时，通过软胶件的变形，可以适配不同用户的口腔形状，尤其是在刷后槽牙调整刷头本体朝向的过程中可以不断适应口腔狭窄区域的复杂壁面形状，相比现有技术更能缓解不适感。

17、在本技术一些实施例中，所述第一投影中，所述植毛板轮廓线不超出所述第一轮廓线。

18、现有的包有软胶的刷头中，软胶通常仅包覆在刷头的背侧面和外周侧面等区域，而没有包覆在刷头的植毛面上。植毛面和外周侧面的连接处容易形成尖锐的外凸的且较硬的拐角区，在牙刷倾斜时，拐角区就容易与口腔内壁等口腔区域产生碰撞，造成损伤。同时，现有刷头为了实现多功能性，往往会对刷毛进行分区，此时植毛板也会适应性地被修改为各种复杂的形状，例如为了方便安装刷毛，也避免刷毛被其他部位干扰，植毛板上安装刷毛的部分常常会相对植毛板的其他区域略微向外凸，这些外凸部位就会形成台阶结构。台阶结构靠近拐角区的部位容易与拐角区共同形成近似于锯齿状的结构，在刷牙过程中接触口腔区域就有可能给用户造成不适。由此，本实施例一方面将软胶件的部分覆盖在凸部上，而在厚度方向上，植毛板没有超出凸部，也即植毛板容纳于凹面的内凹区域内，所以凸部可以将硬质的植毛板形成的拐角区域与口腔区域隔开，使得当刷头伸入口腔进行口腔清洁时，植毛板与牙面和口腔壁等口腔区域发生硬碰撞导致出现“打牙”等问题的概率较低。相对于植毛板，软胶件更软，软胶件与口腔区域接触时的冲击力和异样感更小，从而可以降低在口腔清洁过程中刷头造成的口腔损伤和刷头入嘴的异物感。此外，在本技术中植毛板轮廓线不超出第一轮廓线，也即凸部的表面平齐于或凸出于植毛板的边缘，在使用刷头进行口腔清洁时，表面为软胶件构成凸部可以比植毛板更优先抵住口腔区域，从而限制了刷头朝口腔区域继续运动使植毛板接触口腔区域，也即，表面为软胶件构成的凸部从物理上阻隔了植毛板与口腔区域，可以规避植毛面上形成的台阶结构等与口腔区域接触给用户造成不适。同时，虽然凸部部与植毛面可能也会因高度差形成阶梯状结构，但凸部较软，难以对口腔区域造成较大伤害，儿童使用时更加安全。

19、在本技术一些实施例中，所述植毛板的轮廓线不超出所述第一轮廓线可以理解为，凸部在靠近植毛板的区域构成第一防护部，在所述第一防护部和植毛板相接的位置，所述第一防护部平齐于或凸出于所述植毛板的外边缘。保证第一防护部可以在第一防护部和植毛板相接的位置处起到良好的隔离防护作用。

20、在本技术一些实施例中，所述植毛板的轮廓线不超出所述第一轮廓线可以理解为，沿所述刷头的厚度方向，在所述第一防护部和植毛板相接的位置，所述第一防护部平齐于或凸出于所述植毛板的外边缘。可以保证在第一防护部和植毛板相接的位置处，硬质的植毛板不会与第一软胶件因高度差在边缘处形成比较尖锐的硬质尖角，并且使得第一防护部可以在远离植毛面的方向上更凸出，可以在使用刷头进行口腔清洁时，阻止植毛板具有植毛面的一侧接触口腔区域。

21、在本技术一些实施例中，所述植毛板的轮廓线不超出所述第一轮廓线可以理解为，沿所述刷头的厚度方向，所述第一防护部的至少部分区域相对于相邻的所述植毛板向外凸出。可以在使用刷头进行口腔清洁时，阻止植毛板朝向植毛面的一侧接触口腔区域。

22、在本技术一些实施例中，所述植毛板的轮廓线不超出所述第一轮廓线可以理解为，所述第一防护部靠近所述植毛面的部分可向靠近所述植毛板方向倾斜变形。有助于隔离植毛板与口腔区域，并且第一防护部靠近植毛板的部分与植毛面的高度差更小，因高度差形成的阶梯状结构对口腔的影响更小。

23、在本技术一些实施例中，所述植毛板的轮廓线不超出所述第一轮廓线可以理解为，沿所述刷头的宽度方向，在所述第一防护部和植毛板相接的位置，所述第一防护部平齐于或凸出于所述植毛板的外边缘。使得第一防护部可以在刷头的宽度方向上提供隔离防护，使得可以在使用刷头进行口腔清洁时，阻止植毛板朝向外周侧面的一侧接触口腔区域。

24、在本技术一些实施例中，所述凸部的表面为平滑的曲面。也即，所述刷头本体沿所述刷头的长度方向所呈的正投影为第二投影，所述第二投影中，所述凸部的端面所呈的轮廓线呈外凸的平滑曲线。本实施例使凸部的朝外的一侧面呈外凸圆滑曲面，配合软胶件较软的特性，极大程度缓解了现有技术的刷头本体的凸出棱角区域对用户造成的不适感。

25、在本技术一些实施例中，所述凹面包括第一分面以及两个第二分面，两个所述第二分面分别位于所述第一分面沿所述刷头的宽度方向的两侧，至少部分所述植毛板设于所述第二分面；所述刷毛结构包括第一刷毛组和第二刷毛组，所述第一刷毛组设置于所述第一分面，所述第二刷毛组设置于所述第二分面；其中，所述第二刷毛组包括相对设置的连接端和自由端，所述连接端与所述植毛板连接；所述第二刷毛组在自所述连接端向所述自由端的延伸方向上相对于所述第一刷毛组倾斜，且所述自由端与所述第一刷毛组沿所述刷头的宽度方向的尺寸小于所述连接端与所述第一刷毛组沿所述刷头的宽度方向的尺寸。

26、在这个实施例中，在用刷头刷牙齿的咬合面时，第二刷毛组由于设置在第一刷毛组的两侧，所以部分情况下第二刷毛组可以下落至牙齿的侧表面处。设置倾斜的第二刷毛组，可以使第二刷毛组自然地在牙齿的侧表面（例如颊面）上形成一个压力，从而对侧表面的部分区域进行清洁。前述实施例虽然提供了方便直接刷颊面的方案，但由于包括后槽牙在内的臼齿从牙根到咬合面呈现出向臼齿中间倾斜的状态，所以刷后槽牙侧面时，由于刷头本体会抵住牙龈，靠近咬合面的侧表面可能会因为相对靠近牙龈的侧表面呈内收状，就有可能导致这个区域没清洁到位。故设置第二刷毛组，可以补足对这部分区域的清洁效果。

27、在本技术一些实施例中，所述凹面包括第一分面以及两个第二分面，两个所述第二分面分别位于所述第一分面沿所述刷头的宽度方向的两侧；所述刷毛结构包括第一刷毛组和第二刷毛组，所述第一刷毛组设置于所述第一分面，所述第二刷毛组设置于所述第二分面；其中，所述第二刷毛组包括相对设置的连接端和自由端，所述连接端与所述植毛板连接，所述自由端的端面为自由端面，在与所述刷头厚度方向垂直的平面中，所述自由端面的正投影与第一刷毛组的正投影之间具有预定宽度的间隙。使得第二刷毛组的自由端更易插入齿缝并对齿缝进行清洗，可以提升刷头对齿缝的清洁效果。

28、在本技术一些实施例中，所述自由端面沿所述刷头厚度方向的正投影的靠近第一刷毛组的一侧的轮廓线为沿所述刷头的宽度方向朝外凸的弧线。第二刷毛组呈弧线形的一侧可以充分覆盖齿缝，并剐蹭齿缝，从而可以提高对齿缝的清洁效果。

29、在本技术一些实施例中，所述刷头本体包括用于设置刷毛结构的植毛板，所述植毛板包括第一植毛板和第二植毛板，所述第一植毛板柔性连接所述第二植毛板，以使所述第一植毛板和所述第二植毛板可相对运动；其中，所述第二植毛板设置于所述第一植毛板的两侧，所述第一植毛板的用于设置所述刷毛结构的面为第一刷毛面，所述第二植毛板的用于设置所述刷毛结构的面为第二刷毛面，所述第二刷毛面相对所述第一刷毛面倾斜设置，且在所述第二刷毛面逐渐远离所述第一刷毛面的方向上，两侧的所述第二刷毛面之间的间距逐渐增大。

30、这种实施例中，一方面，第一植毛板和第二植毛板柔性连接，使得二者之间具有一定的相对运动幅度，在刷牙时可能更好地适配牙齿的不同形状的区域。另一方面，第二刷毛面和第一刷毛面组合形成内凹形式的区域，利于生产时直接基于该形状进行包胶从而形成凹面，利于为凹面实现预定型，利于凹面成型为预定的形状。

31、在本技术一些实施例中，所述第一植毛板与所述第二植毛板之间连接有软胶件；和/或，所述第一植毛板和所述第二植毛板之间连接有连接件，所述连接件可通过弹性形变以实现弯曲变形。即，两种方案可以择一使用，也可以共同使用。

32、这种实施例中，软胶件允许第一植毛板和第二植毛板之间具有较大幅度的相对运动，连接件相比软胶件具有更好的连接稳定性，可根据需要进行选择使用，例如儿童力气较小，就可以选用软胶件进行连接，使第一植毛板和第二植毛板之间具有更大范围的运动，以缓冲刷头和牙齿或口腔壁等挤压产生的相互作用力；而对于成人，由于成人力气较大，因此第一植毛板和第二植毛板之间的连接稳定性更受到关注。在二者同时使用的情况下，软胶件可以包裹在连接件外，为连接件提供一定的保护。

33、第二方面，本技术还提供一种牙刷，包括手柄、刷杆以及上述任一项实施例所述的刷头，所述刷头包括植毛板；所述刷杆包括第一杆部和第二杆部，所述第一杆部的一端与所述植毛板连接，所述第一杆部的另一端与所述第二杆部的一端连接，所述第二杆部的另一端与所述手柄连接；其中，所述植毛板包括远离所述第二杆部的第一端和靠近所述第二杆部的第二端，所述第一杆部连接所述第一端，且所述植毛板在所述第一端向所述第二端的方向上逐渐靠近所述第二杆部。

34、这种实施例中，刷杆和刷头的连接部位对应位于第一端，在用户刷后槽牙时，这种结构利于将力直接传递至第一端，从而便于用户进行施力。

35、在一些实施例中，除所述第一杆部与所述植毛板连接处以外，所述植毛板和所述第一杆部沿所述刷头的厚度方向间隔设置，以在所述植毛板和所述第一杆部之间具有运动间隙。

36、这种实施例为植毛板提供了一定的浮动空间，允许植毛板沿厚度方向做出微量变形。对于刷头而言，虽然第一端尺寸较小从而能够进入口腔内的狭窄区域，但每个用户的口腔形状不同，对于某些用户，刷头在厚度方向的尺寸大于第一端的某个区域可能就无法适配对应的特殊口腔形状。此时，植毛板沿厚度方向的浮动就允许刷头通过微量变形从而适配上述特殊口腔形状。而且进一步来讲，可浮动的植毛板还具有缓冲效果，在口腔壁或牙齿挤压植毛板时，可以略微减小二者之间的压力，也有助于提升用户的使用舒适度。
