一种用于液氮系统的空浴式汽化器装置的制作方法

本技术涉及空浴式汽化器，尤其涉及一种用于液氮系统的空浴式汽化器装置。

背景技术：

1、目前，园区供气为现场管道供气，要求任何情况下，氮气必须正常供应，故后备液氮应急系统设置有氮气应急后备管线，应急系统控制原理为通过监测氮气总管压力来控制储罐出口调节阀v1825开启度，确保液氮能够源源不断的进入汽化器汽化。现场设置有4台5000m³/h汽化器,汽化器进口液相管道和汽化器出口气相管道上均设置有超压保护（液相安全阀整定压力1.5mpa，气相安全阀整定压力0.8mpa）。液氮应急储罐设置有自动增压阀。工作方式：当pi-1812监测压力突然下降且低于应急调节阀v1825设定压力时，v1825调节阀根据总管压力按比例迅速开启，液氮就会通过出液管道进入汽化器，汽化后供入氮气总管，保证客户用气。

2、然而，当园区用气量较大的情况下，若现场设备出现故障或者跳停，氮气总管压力会骤降，应急调节阀v1825会直接开至100%，大量液氮进入汽化器，汽化器工作一段时间后，周围环境温度下降，换热翅片吸收的高温热量越来越少，翅片的换热能力会逐渐下降，导致进入到汽化器内的液氮不能被完全汽化，温度过低汽化器结冰时，出口氮气流量就会慢慢变小，无法保证正常用气，甚至于会产生因出口温度过低而导致的管道脆裂风险。

技术实现思路

1、为解决现有技术存在的大量进入到空浴式汽化器内的液氮不能被完全汽化，严重结冰时，出口氮气流量就会慢慢变小，无法保证正常用气，甚至于会产生因出口温度过低而导致管道脆裂风险的技术问题，本实用新型提供了如下技术方案。

2、本实用新型一种用于液氮系统的空浴式汽化器装置，包括连通有若干个液氮储罐的若干个空浴式汽化器，所述空浴式汽化器出口连接有设有调压阀组的供氮气管线，所述供氮气管线连接至设有供气压力监测阀的用户管线，所述液氮储罐出口连接有设有应急调节阀的进液氮管线，所述进液氮管线连接有换热器，所述换热器的热媒进口和热媒出口分别连接有连接至循环水池的进循环水管线和回循环水管线，所述换热器的液氮出口连接有出液氮管线，所述出液氮管线并联至若干个所述空浴式汽化器，所述空浴式汽化器一侧设有吹扫管线，所述吹扫管线设有延伸至所述空浴式汽化器的若干个吹扫分线，所述吹扫分线设有朝向所述空浴式汽化器的吹扫件。

3、作为进一步的技术方案，所述吹扫管线连接有抽风机和与所述抽风机连接的延伸至所述循环水池的抽冷管线。

4、作为进一步的技术方案，所述吹扫管线连接有设有鼓风机的鼓风管线。

5、作为进一步的技术方案，所述吹扫管线连接有设有加热器和负压泵的蒸汽管线。

6、作为进一步的技术方案，所述吹扫件设置于所述空浴式汽化器的上下方向或四周方向之一。

7、作为进一步的技术方案，所述吹扫件为板式结构且所述吹扫件设有朝向所述空浴式汽化器的若干个通孔。

8、作为进一步的技术方案，所述空浴式汽化器的进口和出口分别设有液相安全阀和气相安全阀。

9、本实用新型的有益效果，本实用新型的液氮先在换热器内与循环水换热，换热降温后循环水的整体温度降低，园区与循环水相关的多个运转设备各级进排气温度下降，循环水系统各设备的效率提高，降低了企业能耗下降和经济成本。同时，换热升温后的液氮进入空浴式汽化器内汽化，依靠翅片吸收外界环境热量，在空浴式汽化器出口获得略低于环境温度的气体，可改善空浴式汽化器长时间工作后严重结冰导致换热效率降低和出口气量减少的问题，配合吹扫管线对空浴式汽化器的吹扫，可保证进入到空浴式汽化器内的液氮可以被完全汽化，提高汽化效率，并避免因出口温度过低而导致的管道脆裂风险，保证氮气的安全供应。

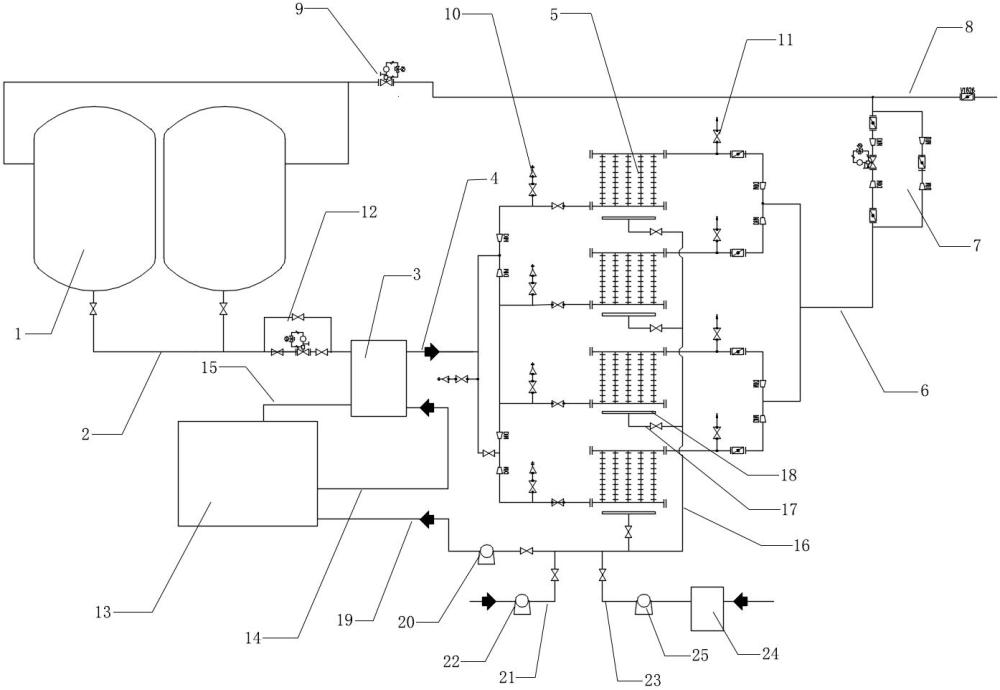

1.一种用于液氮系统的空浴式汽化器装置，包括连通有若干个液氮储罐（1）的若干个空浴式汽化器（5），所述空浴式汽化器（5）出口连接有设有调压阀组（7）的供氮气管线（6），所述供氮气管线（6）连接至设有供气压力监测阀（9）的用户管线（8），所述液氮储罐（1）出口连接有设有应急调节阀（12）的进液氮管线（2），其特征在于：所述进液氮管线（2）连接有换热器（3），所述换热器（3）的热媒进口和热媒出口分别连接有连接至循环水池（13）的进循环水管线（14）和回循环水管线（15），所述换热器（3）的液氮出口连接有出液氮管线（4），所述出液氮管线（4）并联至若干个所述空浴式汽化器（5），所述空浴式汽化器（5）一侧设有吹扫管线（16），所述吹扫管线（16）设有延伸至所述空浴式汽化器（5）的若干个吹扫分线（17），所述吹扫分线（17）设有朝向所述空浴式汽化器（5）的吹扫件（18）。

2.根据权利要求1所述的用于液氮系统的空浴式汽化器装置，其特征在于：所述吹扫管线（16）连接有抽风机（20）和与所述抽风机（20）连接的延伸至所述循环水池（13）的抽冷管线（19）。

3.根据权利要求1所述的用于液氮系统的空浴式汽化器装置，其特征在于：所述吹扫管线（16）连接有设有鼓风机（22）的鼓风管线（21）。

4.根据权利要求1所述的用于液氮系统的空浴式汽化器装置，其特征在于：所述吹扫管线（16）连接有设有加热器（24）和负压泵（25）的蒸汽管线（23）。

5.根据权利要求1所述的用于液氮系统的空浴式汽化器装置，其特征在于：所述吹扫件（18）设置于所述空浴式汽化器（5）的上下方向或四周方向之一。

6.根据权利要求1所述的用于液氮系统的空浴式汽化器装置，其特征在于：所述吹扫件（18）为板式结构且所述吹扫件（18）设有朝向所述空浴式汽化器（5）的若干个通孔。

7.根据权利要求1所述的用于液氮系统的空浴式汽化器装置，其特征在于：所述空浴式汽化器（5）的进口和出口分别设有液相安全阀（10）和气相安全阀（11）。
