一种低温液体贮罐充装口加锁结构的制作方法

本技术属于低温液体贮罐，具体涉及一种低温液体贮罐充装口加锁结构。

背景技术：

1、低温液体贮罐广泛应用于工业气体储存、医疗气体供应、机械加工辅助介质补给等场景，其充装接头作为连接外部供液装置与贮罐内部空间的关键接口，既是低温介质进出罐体的主要通道，也是设备使用过程中需要重点防护的结构部位。

2、现有的低温液体贮罐通常在充装接头外侧设置简单的机械式防护盖或临时缠绕式固定件，用于阻挡灰尘进入或避免误触。然而，在实际使用过程中，由于充装接头本体结构较为紧凑，其周缘通常只能依靠金属卡扣、螺纹环或焊接挡圈进行辅助固定，因此传统的加锁结构在安装时普遍存在操作步骤繁琐、定位不稳定以及紧固效率较低等问题。例如，在某些现场，需通过多颗螺钉逐一紧固才能完成加锁部件的固定，这不仅耗费操作时间，而且拆卸更换过程复杂，难以满足频繁进行充装作业的需求。

3、此外，传统充装口的锁闭罩壳多为单一旋盖或翻盖式结构，其在闭合后往往无法对内部紧固螺丝、连接块等部件形成全面遮挡，易被无关人员通过外部工具撬动或松动紧固件，从而导致加锁结构被人为拆除，影响贮罐的安全管理效果。同时，部分锁闭结构的卡扣强度不足，锁舌与卡勾之间的啮合可靠性较弱，导致罩壳在运输振动或外力冲击下可能出现松动或意外打开，无法对充装接头形成有效闭锁。

4、此外，在一些使用环境中，充装口部位长期处于低温、潮湿或带霜环境，普通锁止机构可能出现卡涩、复位不良或无法顺畅开启的问题，使得用户在需要进行维修、更换或紧急开启时操作不便，甚至出现因锁芯冻结或弹性件失效导致无法及时解除封闭的情况。

技术实现思路

1、针对现有技术中存在的问题，本实用新型的目的在于提供一种低温液体贮罐充装口加锁结构，它能对关键组件进行有效遮挡并具有更强防护能力的充装口加锁结构，以提升贮罐在使用过程中的安全性与管理可靠性。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种低温液体贮罐充装口加锁结构,包括与低温液体贮罐连接的充装接头，充装接头的外侧固定套装有套箍，且充装接头的外侧罩设有罩壳，套箍的右侧固定有与罩壳转动连接的安装块，且套箍的左侧固定有对罩壳的左端部进行锁止固定的锁块；

4、罩壳端口的上下两侧均固定有凸起的罩边，且罩壳在关闭时其上的罩边对套箍上下两侧的接口处进行遮挡。

5、进一步的，锁块上开设有锁口，锁口的内侧设置有对罩壳进行锁止的锁舌，锁块上还安装有对锁舌进行拨动的锁芯，且锁块上还固定有将罩壳的一端进行弹性顶开的弹簧销。

6、进一步的，罩壳的端口的左右两侧分别固定有锁板和连接板，连接板与安装块转动连接，锁板上固定有安插在锁口内并与锁舌进行锁扣的卡勾。

7、进一步的，充装接头上固定有与套箍固定安装配合的挡圈，充装接头的后端通过充装管与低温液体贮罐连接，且充装接头的前端设置有充装口。

8、进一步的，套箍包括第一套环和第二套环，第一套环和第二套环的下端之间转动连接，且第一套环和第二套环的上端均固定有固定连接块，左右两个固定连接块之间通过固定螺丝固定连接，第一套环和第二套环内侧均开设有套在挡圈外侧的套槽。

9、与现有技术相比，本实用新型的有益效果是：

10、本加锁结构通过在充装接头外侧设置分体式套箍，包括第一套环与第二套环的转动连接，以及通过固定连接块与螺丝实现牢固锁紧，从而克服了传统加锁结构安装步骤繁琐、定位不稳的问题；该套箍设计在挡圈外侧开设套槽，使其能够与充装接头上的挡圈配合定位，保证套箍安装准确、紧固可靠，从而提高安装效率和结构稳定性。

11、本加锁结构在罩壳端口设置上下凸起罩边，对套箍连接处及固定件进行遮挡，解决了现有加锁部件关键固定区域暴露、易被外部工具撬动的问题；通过罩壳闭合时罩边对套箍接口处及固定螺丝区域的覆盖，可有效提升加锁结构的防撬能力和现场安全管理水平。

12、本加锁结构在锁块上设置带锁舌的锁口、拨动锁舌的锁芯以及弹性顶开的弹簧销，针对传统锁止机构在低温环境下易卡涩、开启不便的问题，通过锁芯控制锁舌可靠啮合卡勾、弹簧销推动锁板顶开罩壳端部，使得开启结构顺畅、拆卸维修便捷，从而提升整体使用便捷性与可靠性。

13、本加锁结构在罩壳端口左右侧分别设置连接板与锁板，并通过连接板与安装块转动连接、锁板上固定卡勾与锁舌啮合，解决了现有罩壳闭合锁止匹配精度低、振动下易松脱的问题；该结构实现罩壳与锁止部件之间的精确连接与深度啮合，从而保证罩壳在振动、运输及低温挂霜环境下仍能稳定闭合，增强保护性能。

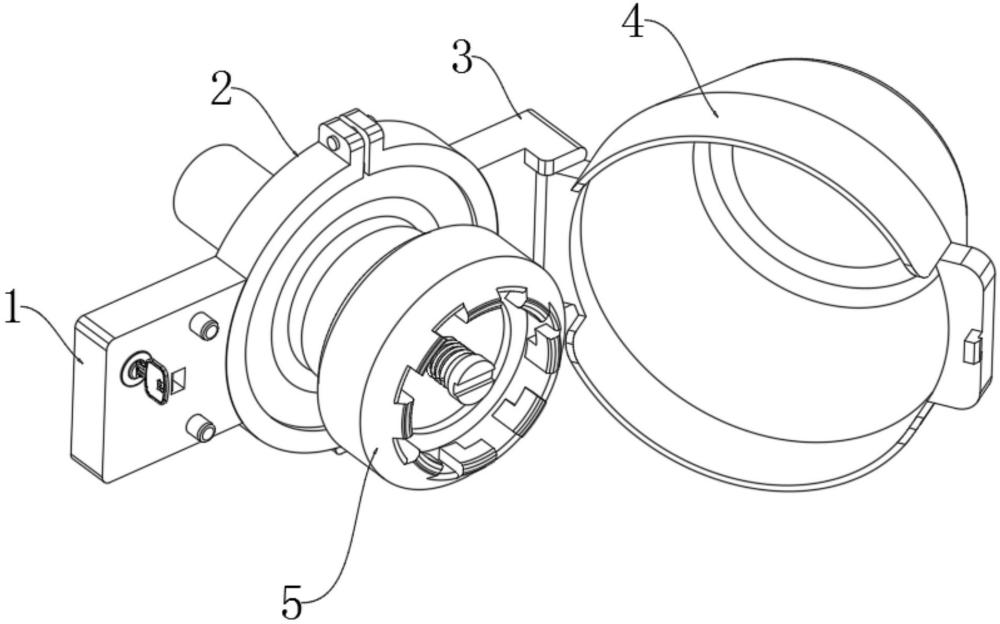

1.一种低温液体贮罐充装口加锁结构，包括与低温液体贮罐连接的充装接头（5），其特征在于：所述充装接头（5）的外侧固定套装有套箍（2），且充装接头（5）的外侧罩设有罩壳（4），所述套箍（2）的右侧固定有与罩壳（4）转动连接的安装块（3），且套箍（2）的左侧固定有对罩壳（4）的左端部进行锁止固定的锁块（1）；

2.根据权利要求1所述的一种低温液体贮罐充装口加锁结构，其特征在于：所述锁块（1）上开设有锁口（13），所述锁口（13）的内侧设置有对罩壳（4）进行锁止的锁舌，所述锁块（1）上还安装有对锁舌进行拨动的锁芯（11），且锁块（1）上还固定有将罩壳（4）的一端进行弹性顶开的弹簧销（12）。

3.根据权利要求2所述的一种低温液体贮罐充装口加锁结构，其特征在于：所述罩壳（4）的端口的左右两侧分别固定有锁板（43）和连接板（41），所述连接板（41）与安装块（3）转动连接，所述锁板（43）上固定有安插在锁口（13）内并与锁舌进行锁扣的卡勾。

4.根据权利要求3所述的一种低温液体贮罐充装口加锁结构，其特征在于：所述充装接头（5）上固定有与套箍（2）固定安装配合的挡圈（52），所述充装接头（5）的后端通过充装管（51）与低温液体贮罐连接，且充装接头（5）的前端设置有充装口（53）。

5.根据权利要求4所述的一种低温液体贮罐充装口加锁结构，其特征在于：所述套箍（2）包括第一套环（21）和第二套环（25），所述第一套环（21）和第二套环（25）的下端之间转动连接，且第一套环（21）和第二套环（25）的上端均固定有固定连接块（23），左右两个所述的固定连接块（23）之间通过固定螺丝（24）固定连接，所述第一套环（21）和第二套环（25）内侧均开设有套在挡圈（52）外侧的套槽（22）。
