一种瓶体定位可调式液体旋盖机的制作方法
本技术涉及旋盖机,更具体地说,它涉及一种瓶体定位可调式液体旋盖机。
背景技术:
1、在饮料等的生产过程中,会使用旋盖机对瓶子进行旋盖。但是,现有的旋盖机在生产时,会根据瓶子的尺寸进行定制,这导致在瓶子尺寸或结构发生调整时,或者设备安装时的失误,会让设备的定位不准,还难以调整。
2、所以有必要提供一种瓶体定位可调式液体旋盖机来解决上述问题。
技术实现思路
1、基于现有技术中存在的上述问题,本申请实施例的目的在于:提供一种瓶体定位可调式液体旋盖机,达到调整定位的效果。
2、本申请解决其技术问题所采用的技术方案是:一种瓶体定位可调式液体旋盖机,包括支撑架,所述支撑架的上侧设置有圆台,所述圆台的中央设置有旋转轴,所述旋转轴与支撑架转动连接,所述旋转轴的上端固定有旋转盘,所述旋转盘位于圆台上侧,所述圆台上设置有若干定位滑槽,所述定位滑槽的内部滑动设置有定位滑块,所述旋转盘的边缘设置有若干旋转滑槽,所述旋转滑槽的内部滑动设置有旋转滑块,所述旋转滑块远离旋转轴的一侧均设置有卡槽,所述圆台和定位滑块的上端分别设置有第一导向槽和第二导向槽,所述旋转滑块的底部均固定有导向杆。
3、进一步的,所述支撑架的内部安装有驱动器,所述驱动器的输出轴与旋转轴连接。
4、进一步的,所述定位滑槽的末端均转动设置有螺纹轴,所述螺纹轴贯穿定位滑块,所述螺纹轴与定位滑块螺纹连接。
5、进一步的,所述第一导向槽和第二导向槽的一端均为喇叭状。
6、进一步的,所述圆台的上侧固定有圆环状的限位板,所述旋转盘位于限位板内侧。
7、进一步的,所述限位板上设置有与定位滑槽位置对应的避让槽。
8、本实用新型的有益效果是:通过定位滑块在定位滑槽内移动,可以调整位于定位滑槽上方的定位滑块的位置,以调整瓶子旋盖等加工程序中的位置,以以适配不同尺寸的瓶子或者修正加工位置的偏差。

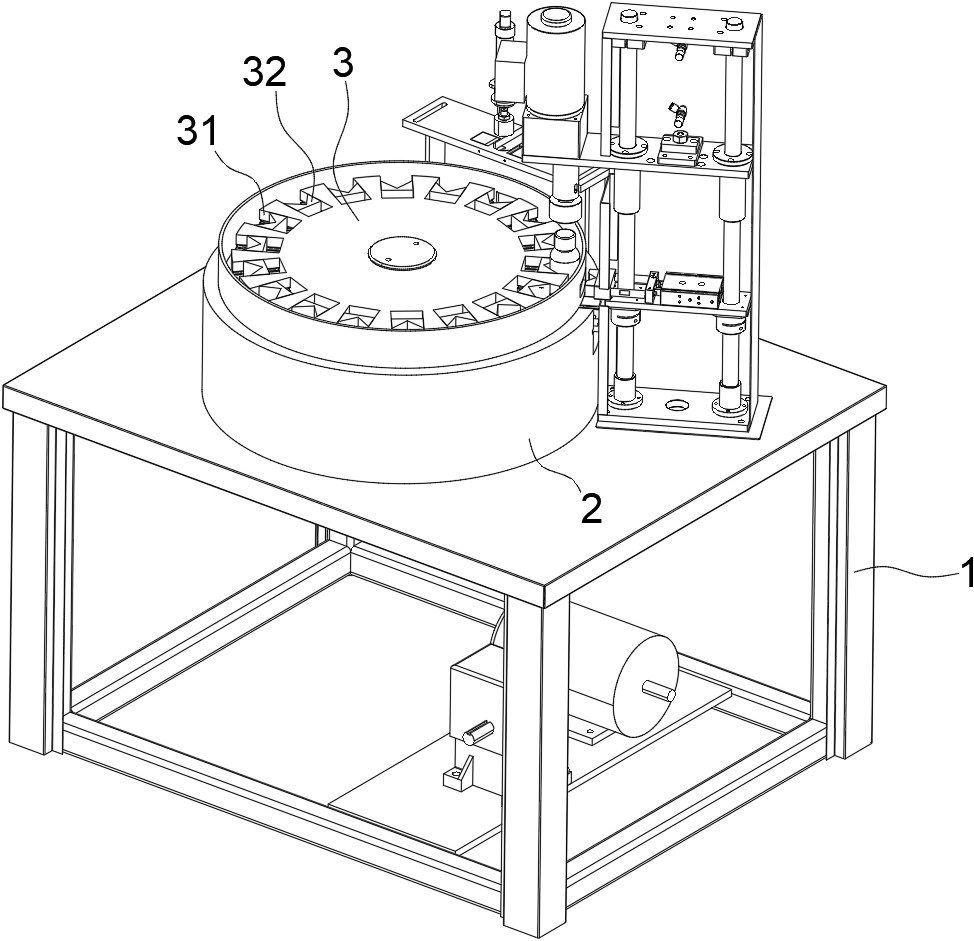

1.一种瓶体定位可调式液体旋盖机,其特征在于:包括支撑架(1),所述支撑架(1)的上侧设置有圆台(2),所述圆台(2)的中央设置有旋转轴(11),所述旋转轴(11)与支撑架(1)转动连接,所述旋转轴(11)的上端固定有旋转盘(3),所述旋转盘(3)位于圆台(2)上侧,所述圆台(2)上设置有若干定位滑槽(21),所述定位滑槽(21)的内部滑动设置有定位滑块(22),所述旋转盘(3)的边缘设置有若干旋转滑槽(31),所述旋转滑槽(31)的内部滑动设置有旋转滑块(32),所述旋转滑块(32)远离旋转轴(11)的一侧均设置有卡槽(33),所述圆台(2)和定位滑块(22)的上端分别设置有第一导向槽(24)和第二导向槽(25),所述旋转滑块(32)的底部均固定有导向杆(34)。
2.根据权利要求1所述的一种瓶体定位可调式液体旋盖机,其特征在于:所述支撑架(1)的内部安装有驱动器,所述驱动器的输出轴与旋转轴(11)连接。
3.根据权利要求1所述的一种瓶体定位可调式液体旋盖机,其特征在于:所述定位滑槽(21)的末端均转动设置有螺纹轴(23),所述螺纹轴(23)贯穿定位滑块(22),所述螺纹轴(23)与定位滑块(22)螺纹连接。
4.根据权利要求1所述的一种瓶体定位可调式液体旋盖机,其特征在于:所述第一导向槽(24)和第二导向槽(25)的一端均为喇叭状。
5.根据权利要求1所述的一种瓶体定位可调式液体旋盖机,其特征在于:所述圆台(2)的上侧固定有圆环状的限位板(4),所述旋转盘(3)位于限位板(4)内侧。
6.根据权利要求5所述的一种瓶体定位可调式液体旋盖机,其特征在于:所述限位板(4)上设置有与定位滑槽(21)位置对应的避让槽(41)。
