一种球形石墨提纯的洗涤装置的制作方法

本技术涉及洗涤装置，具体为一种球形石墨提纯的洗涤装置。

背景技术：

1、球形石墨是由天然鳞片石墨经一系列加工制成的球状石墨材料，因其具有优异的导电性、导热性和结构稳定性，被广泛用作锂离子电池负极材料的核心原料。在球形石墨的制备过程中，提纯是至关重要的一道工序，其目的在于去除石墨在加工过程中引入的酸性试剂、金属离子杂质及其他残留物，从而显著提高其化学纯度和电化学性能；

2、目前，对球形石墨的提纯常采用酸洗、水洗相结合的方法。传统的水洗设备大多结构简单，通常为一个固定的洗涤容器。操作时，将酸洗后的石墨与纯水在容器内混合，依靠静置浸泡或简单的机械搅拌进行洗涤。这种方式存在明显缺陷：首先，静置浸泡耗时极长，且洗涤效果有限，杂质难以被彻底去除；其次，简单的搅拌容易导致石墨颗粒的破损，影响其球形完整性和振实密度，同时搅拌也不够均匀，存在洗涤死角；

3、此外，传统的洗涤设备在固液分离和操作便捷性方面也存在不足。洗涤完成后，需要将整个石墨浆料转移至独立的过滤设备中进行脱水，这个过程不仅繁琐、劳动强度大，而且增加了物料在转移过程中的损耗和污染风险，洗涤内桶的装卸也往往不够便利，影响了连续生产的效率。因此，需要对现有技术进行改进。

技术实现思路

1、本实用新型的目的在于提供一种球形石墨提纯的洗涤装置，解决了洗涤效果较差和效率较低的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种球形石墨提纯的洗涤装置，包括洗涤箱，所述洗涤箱的上端铰接有箱盖，所述洗涤箱的内侧底部通过轴承安装有驱动轴，所述驱动轴的上端固定安装有驱动桶，所述驱动桶的内部滑动连接有洗涤桶，所述洗涤桶的内部固定安装有多个均匀分布的过滤布，所述洗涤桶的内部设置有锁定机构，所述洗涤箱的下端固定安装有驱动电机，所述箱盖的内部通过轴承安装有喷洒管，所述喷洒管的下端固定安装有多个呈直线分布的喷头，所述喷洒管的外侧固定安装有锥齿盘，所述箱盖的上端固定安装有防护罩，所述防护罩的内部通过轴承安装有锥齿轮。

3、优选的，所述驱动桶与所述洗涤箱通过轴承连接，所述驱动电机的输出轴与所述驱动轴的下端固定连接，所述洗涤箱的内侧底部固定安装有密封套，所述密封套与所述驱动轴转动连接，密封套可以对驱动轴和洗涤箱的连接处进行密封。

4、优选的，所述驱动桶的内侧底部固定安装有定位柱，所述定位柱与所述洗涤桶滑动连接，所述洗涤桶的下端开设有多个呈环形分布的排水孔，排水孔可以在对原料进行脱水时进行排水。

5、优选的，所述锥齿轮与所述锥齿盘啮合，所述锥齿轮和锥齿盘位于所述防护罩的内部，所述箱盖的上端固定安装有减速电机，所述减速电机的输出轴与所述锥齿轮固定连接，减速电机可以 通过锥齿轮带动锥齿盘进行转动。

6、优选的，所述箱盖的内部活动连接有螺钉，所述螺钉与所述洗涤箱通过螺纹连接，所述喷洒管的上端通过轴承安装有旋转接头，所述旋转接头的外侧固定安装有供水软管，外部设备可以通过供水软管和旋转接头对喷洒管的内部供给洗涤水。

7、优选的，所述洗涤箱的内壁上部固定安装有密封环，所述密封环与所述箱盖接触，所述密封环位于所述驱动桶的上方，密封环可以对箱盖与洗涤箱的连接处进行密封。

8、优选的，所述锁定机构包括滑杆，所述驱动桶的内部滑动连接有两对对称分布的滑杆，每对所述滑杆的一端共同固定连接有锁定架，每对所述滑杆的另一端共同固定连接有提手，每个所述滑杆的外侧均设置有弹簧，所述锁定架与所述驱动桶和洗涤桶均滑动连接，所述提手与所述洗涤桶接触，所述弹簧的一端与所述锁定架固定连接，所述弹簧的另一端与所述洗涤桶固定连接，弹簧可以通过弹力对锁定架进行支撑，锁定架可以通过滑入到驱动桶的内部，便可完成对洗涤桶进行锁定。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过动态喷淋与同步离心过滤的有机结合，显著提升了洗涤效果与操作便捷性，具体而言，旋转喷头实现了立体、无死角的均匀喷洒，而驱动桶带动洗涤桶高速旋转，使石墨颗粒处于剧烈翻滚状态，能与洗涤水充分接触，瞬间冲刷并带走表面及缝隙中的杂质，同时，内嵌的过滤布在离心力作用下实现“即洗即滤”，有效防止杂质二次吸附，并通过温和的翻滚模式极大降低了石墨颗粒的破损风险，从而在保证高效洗净的同时，完美保护了产品的球形完整性与振实密度。

11、2、本实用新型通过采用一体化与快速装卸设计，极大简化了后续操作流程。其将洗涤、漂洗和脱水多个工序集成于一个密闭设备内连续完成，避免了传统工艺中物料频繁转移带来的损耗与污染，独特的弹簧复位式锁定机构，使洗涤桶的装卸操作无需繁复的螺栓紧固，简单一提一拉即可完成，显著提高了生产效率并减轻了劳动强度，这种集成化与人性化设计为生产的连续性、安全性与环保性提供了有力保障。

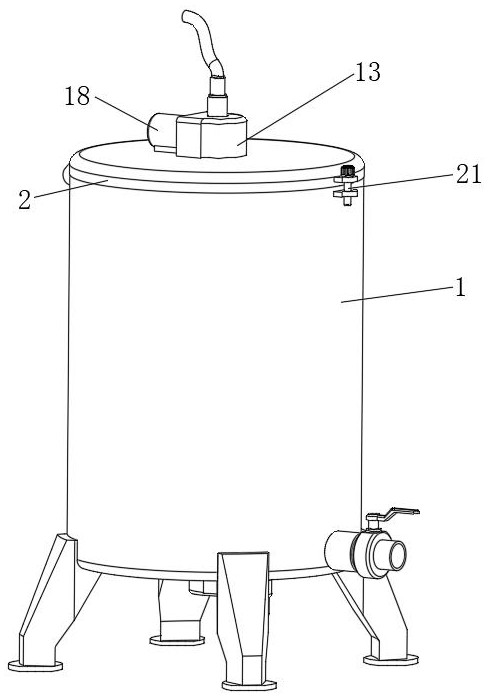

1.一种球形石墨提纯的洗涤装置，包括洗涤箱（1），其特征在于：所述洗涤箱（1）的上端铰接有箱盖（2），所述洗涤箱（1）的内侧底部通过轴承安装有驱动轴（3），所述驱动轴（3）的上端固定安装有驱动桶（4），所述驱动桶（4）的内部滑动连接有洗涤桶（5），所述洗涤桶（5）的内部固定安装有多个均匀分布的过滤布（7），所述洗涤桶（5）的内部设置有锁定机构（6），所述洗涤箱（1）的下端固定安装有驱动电机（9），所述箱盖（2）的内部通过轴承安装有喷洒管（13），所述喷洒管（13）的下端固定安装有多个呈直线分布的喷头（14），所述喷洒管（13）的外侧固定安装有锥齿盘（15），所述箱盖（2）的上端固定安装有防护罩（16），所述防护罩（16）的内部通过轴承安装有锥齿轮（17）。

2.根据权利要求1所述的一种球形石墨提纯的洗涤装置，其特征在于：所述驱动桶（4）与所述洗涤箱（1）通过轴承连接，所述驱动电机（9）的输出轴与所述驱动轴（3）的下端固定连接，所述洗涤箱（1）的内侧底部固定安装有密封套（10），所述密封套（10）与所述驱动轴（3）转动连接。

3.根据权利要求1所述的一种球形石墨提纯的洗涤装置，其特征在于：所述驱动桶（4）的内侧底部固定安装有定位柱（8），所述定位柱（8）与所述洗涤桶（5）滑动连接，所述洗涤桶（5）的下端开设有多个呈环形分布的排水孔（12）。

4.根据权利要求1所述的一种球形石墨提纯的洗涤装置，其特征在于：所述锥齿轮（17）与所述锥齿盘（15）啮合，所述锥齿轮（17）和锥齿盘（15）位于所述防护罩（16）的内部，所述箱盖（2）的上端固定安装有减速电机（18），所述减速电机（18）的输出轴与所述锥齿轮（17）固定连接。

5.根据权利要求1所述的一种球形石墨提纯的洗涤装置，其特征在于：所述箱盖（2）的内部活动连接有螺钉（21），所述螺钉（21）与所述洗涤箱（1）通过螺纹连接，所述喷洒管（13）的上端通过轴承安装有旋转接头（19），所述旋转接头（19）的外侧固定安装有供水软管（20）。

6.根据权利要求1所述的一种球形石墨提纯的洗涤装置，其特征在于：所述洗涤箱（1）的内壁上部固定安装有密封环（11），所述密封环（11）与所述箱盖（2）接触，所述密封环（11）位于所述驱动桶（4）的上方。

7.根据权利要求1所述的一种球形石墨提纯的洗涤装置，其特征在于：所述锁定机构（6）包括滑杆（61），所述驱动桶（4）的内部滑动连接有两对对称分布的滑杆（61），每对所述滑杆（61）的一端共同固定连接有锁定架（62），每对所述滑杆（61）的另一端共同固定连接有提手（63），每个所述滑杆（61）的外侧均设置有弹簧（64），所述锁定架（62）与所述驱动桶（4）和洗涤桶（5）均滑动连接，所述提手（63）与所述洗涤桶（5）接触，所述弹簧（64）的一端与所述锁定架（62）固定连接，所述弹簧（64）的另一端与所述洗涤桶（5）固定连接。
