一种用于清扫汽车尼龙管路总成的感应式清洁设备的制作方法

本技术涉及汽车管路清洁设备，具体为一种用于清扫汽车尼龙管路总成的感应式清洁设备。

背景技术：

1、汽车尼龙管路总成作为汽车燃油、制动、冷却等系统的关键连接部件，其内壁清洁度直接影响系统运行稳定性和使用寿命。随着汽车工业的发展，尼龙管路因重量轻、耐腐蚀性强等优势，逐步替代传统金属管路成为主流选择，对应的管路清洁技术也经历了从人工清理到机械辅助清理的发展历程；早期的汽车尼龙管路清洁依赖人工操作，通过手持毛刷或棉质工具伸入管路内部擦拭，该方式受操作人员经验影响大，清洁力度不均匀，且无法对管路深处及弯曲部位进行有效清理，存在清洁不彻底的问题。随着生产自动化需求提升，出现了简易机械清洁设备，通过电机驱动刷头旋转伸入管路内部进行清扫，但此类设备缺乏对管路内径变化及内壁附着污物状态的感知能力，当管路存在变径结构时，易出现刷头与管壁贴合过松导致清洁不达标，或贴合过紧造成尼龙管路内壁划伤的问题。

2、现有技术中，部分管道清洁设备虽集成了感应功能，但多针对通风管道等大口径、低精度需求场景设计，其感应模块与清洁执行机构的适配性不足，无法满足汽车尼龙管路对清洁精度和内壁保护的严苛要求。同时，现有设备普遍未实现感应信号与清洁动作的实时联动控制，仍存在清洁效率低、适配性差的缺陷，难以适应多规格汽车尼龙管路总成的批量清洁需求。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种用于清扫汽车尼龙管路总成的感应式清洁设备，具备通过集成感应检测与智能驱动控制，实现清洁过程的精准适配与高效作业d呃优点，解决了现有汽车尼龙管路清洁设备存在的缺乏精准感应能力、清洁动作与管路状态适配性差、易损伤管路内壁且清洁不彻底的问题。

2、为实现上述通过集成感应检测与智能驱动控制，实现清洁过程的精准适配与高效作业的目的，本实用新型提供如下技术方案：一种用于清扫汽车尼龙管路总成的感应式清洁设备，包括主体机架、三面封闭清洁仓、ffu洁净机构、延时感应机构、气路清洁机构和中央控制机构；所述三面封闭清洁仓固定在主体机架中部，所述三面封闭清洁仓的正面为敞开式作业口，其余面为封闭结构，所述三面封闭清洁仓的顶部与ffu洁净机构密封连接，所述三面封闭清洁仓的底部与气路清洁机构密封连接；所述延时感应机构固定在三面封闭清洁仓内部，且位于所述气路清洁机构的锥形气嘴旁侧；所述中央控制机构嵌入在主体机架上，分别与ffu洁净机构、延时感应机构、气路清洁机构连接。

3、优选的，所述三面封闭清洁仓的左侧壁上固定有透明钢化玻璃观察窗，所述三面封闭清洁仓各封闭面的接缝处均固定有硅胶密封条。

4、优选的，所述ffu洁净机构包括离心风机、hepa高效过滤器和气流均流板，所述ffu洁净机构通过法兰与三面封闭清洁仓顶部密封连接，离心风机、hepa高效过滤器、气流均流板依次固定在ffu洁净机构内部，且气流均流板的覆盖范围与三面封闭清洁仓横截面一致。

5、优选的，所述延时感应机构包括红外漫反射传感器和l型调节支架，所述l型调节支架的一端固定在三面封闭清洁仓内部侧壁，所述红外漫反射传感器固定在l型调节支架的另一端，所述红外漫反射传感器的检测方向垂直指向锥形气嘴的轴线。

6、优选的，所述气路清洁机构包括上端固定吹气组件和下端负压收集组件，所述上端固定吹气组件和下端负压收集组件均沿竖直方向固定在三面封闭清洁仓内部，且上端固定吹气组件位于下端负压收集组件正上方。

7、优选的，所述上端固定吹气组件包括气源接口、高压气管、电磁气流调节阀和锥形气嘴，所述气源接口固定在主体机架外侧，所述高压气管的一端与气源接口连接，另一端穿过三面封闭清洁仓后与电磁气流调节阀的输入端连接，所述电磁气流调节阀的输出端与锥形气嘴连接。

8、优选的，所述锥形气嘴为30°锥角渐变结构，所述锥形气嘴的表面刻印有插入深度刻度，所述锥形气嘴与三面封闭清洁仓同轴设置。

9、优选的，所述下端负压收集组件包括漏斗状收集罩、负压气管、负压吸气泵和密封收集盒，所述漏斗状收集罩的大口端与三面封闭清洁仓底部密封连接，所述漏斗状收集罩的小口端通过负压气管与负压吸气泵的输入端连接，所述负压吸气泵固定在主体机架底部，所述密封收集盒与负压吸气泵的输出端连接。

10、优选的，所述漏斗状收集罩的内壁涂覆有防粘涂层。

11、优选的，所述主体机架的底部固定有可调节防滑脚垫，所述防滑脚垫一旁设置有万向轮。

12、与现有技术相比，本实用新型提供了一种用于清扫汽车尼龙管路总成的感应式清洁设备，具备以下有益效果：

13、1、该用于清扫汽车尼龙管路总成的感应式清洁设备，通过三面封闭清洁仓与ffu洁净机构的配合，ffu洁净机构输出的hepa级洁净气流垂直向下覆盖清洁仓，在作业口形成气流屏障，有效阻挡外部粉尘进入，使清洁仓内粉尘浓度≤0.3mg/m³，解决了现有设备因缺乏洁净环境导致的管路二次污染问题。

14、2、该用于清扫汽车尼龙管路总成的感应式清洁设备，采用30°锥角渐变结构的锥形气嘴，无需更换部件即可适配6-25mm管径的尼龙管路，适配范围广；三面封闭清洁仓正面敞开且预留充足手部操作空间，操作人员可直接手拿管路对准气嘴插入，配合气嘴表面的深度刻度，大幅降低对准难度，单人每分钟可清洁8-10根管路，相比传统手工清洁效率提升4-5倍，且无需专业培训即可操作，降低人力成本。

15、3、该用于清扫汽车尼龙管路总成的感应式清洁设备，通过延时感应机构采用侧置的红外漫反射传感器，仅在管路包裹气嘴端部≥8mm时检测到有效信号，延时0.5-1秒后触发清洁动作，避免误操作；同时中央控制机构固定吹扫时长为6-8秒，确保每根管路的清洁时间一致，清洁效果统一，触发准确率与清洁一致性均达到100%，解决了现有设备触发精度低、清洁效果不稳定的缺陷。

16、4、该用于清扫汽车尼龙管路总成的感应式清洁设备，通过下端负压收集组件的漏斗状收集罩完全覆盖杂质散落区域，配合-0.08mpa的负压吸气泵，再加上ffu洁净机构辅助杂质沉降，使杂质收集率≥99%；密封收集盒可集中存放杂质，避免碎屑散落污染车间环境，无需额外投入人力清理，相比现有设备减少30%的车间清洁成本，同时避免杂质二次进入管路。

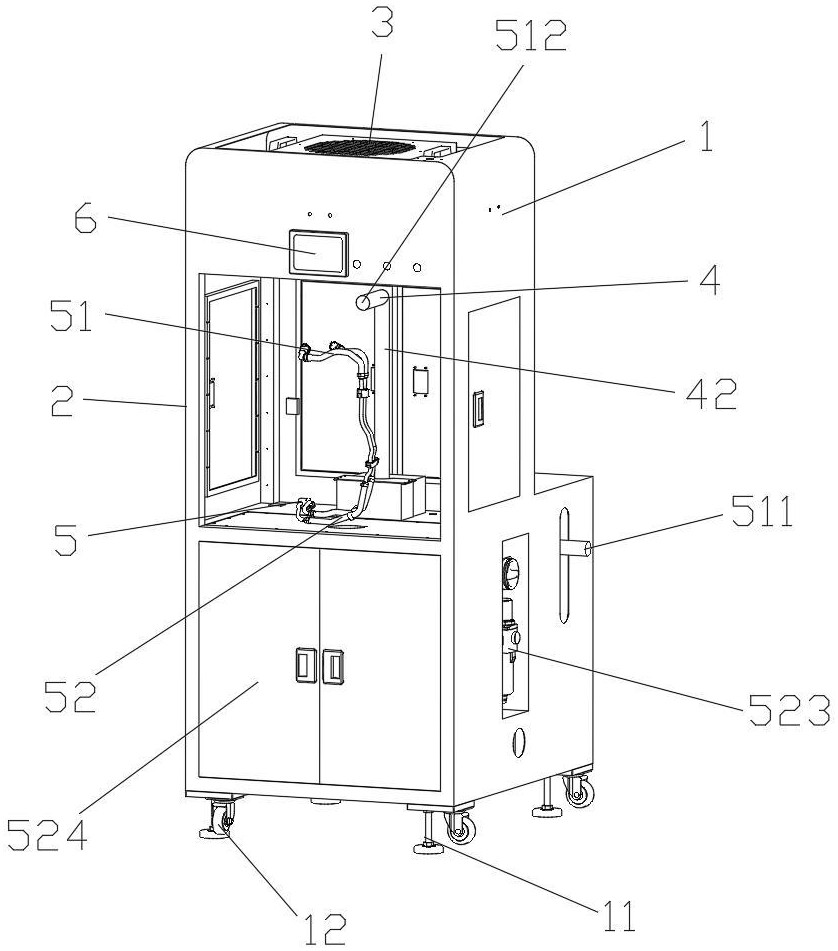

1.一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：包括主体机架（1）、三面封闭清洁仓（2）、ffu洁净机构（3）、延时感应机构（4）、气路清洁机构（5）和中央控制机构（6）；所述三面封闭清洁仓（2）固定在主体机架（1）中部，所述三面封闭清洁仓（2）的正面为敞开式作业口，其余面为封闭结构，所述三面封闭清洁仓（2）的顶部与ffu洁净机构（3）密封连接，所述三面封闭清洁仓（2）的底部与气路清洁机构（5）密封连接；所述延时感应机构（4）固定在三面封闭清洁仓（2）内部，且位于所述气路清洁机构（5）的锥形气嘴（512）旁侧；所述中央控制机构（6）嵌入在主体机架（1）上，分别与ffu洁净机构（3）、延时感应机构（4）、气路清洁机构（5）连接。

2.根据权利要求1所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述三面封闭清洁仓（2）的左侧壁上固定有透明钢化玻璃观察窗（21），所述三面封闭清洁仓（2）各封闭面的接缝处均固定有硅胶密封条。

3.根据权利要求1所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述ffu洁净机构（3）包括离心风机（31）、hepa高效过滤器（32）和气流均流板（33），所述ffu洁净机构（3）通过法兰与三面封闭清洁仓（2）顶部密封连接，离心风机（31）、hepa高效过滤器（32）、气流均流板（33）依次固定在ffu洁净机构（3）内部，且气流均流板（33）的覆盖范围与三面封闭清洁仓（2）横截面一致。

4.根据权利要求1所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述延时感应机构（4）包括红外漫反射传感器（41）和l型调节支架（42），所述l型调节支架（42）的一端固定在三面封闭清洁仓（2）内部侧壁，所述红外漫反射传感器（41）固定在l型调节支架（42）的另一端，所述红外漫反射传感器（41）的检测方向垂直指向锥形气嘴（512）的轴线。

5.根据权利要求1所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述气路清洁机构（5）包括上端固定吹气组件（51）和下端负压收集组件（52），所述上端固定吹气组件（51）和下端负压收集组件（52）均沿竖直方向固定在三面封闭清洁仓（2）内部，且上端固定吹气组件（51）位于下端负压收集组件（52）正上方。

6.根据权利要求5所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述上端固定吹气组件（51）包括气源接口（511）、高压气管（513）、电磁气流调节阀（514）和锥形气嘴（512），所述气源接口（511）固定在主体机架（1）外侧，所述高压气管（513）的一端与气源接口（511）连接，另一端穿过三面封闭清洁仓（2）后与电磁气流调节阀（514）的输入端连接，所述电磁气流调节阀（514）的输出端与锥形气嘴（512）连接。

7.根据权利要求6所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述锥形气嘴（512）为30°锥角渐变结构，所述锥形气嘴（512）的表面刻印有插入深度刻度，所述锥形气嘴（512）与三面封闭清洁仓（2）同轴设置。

8.根据权利要求5所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述下端负压收集组件（52）包括漏斗状收集罩（521）、负压气管（522）、负压吸气泵（523）和密封收集盒（524），所述漏斗状收集罩（521）的大口端与三面封闭清洁仓（2）底部密封连接，所述漏斗状收集罩（521）的小口端通过负压气管（522）与负压吸气泵（523）的输入端连接，所述负压吸气泵（523）固定在主体机架（1）底部，所述密封收集盒（524）与负压吸气泵（523）的输出端连接。

9.根据权利要求8所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述漏斗状收集罩（521）的内壁涂覆有防粘涂层。

10.根据权利要求1所述的一种用于清扫汽车尼龙管路总成的感应式清洁设备，其特征在于：所述主体机架（1）的底部固定有可调节防滑脚垫（11），所述防滑脚垫（11）一旁设置有万向轮（12）。
