一种超声波清洗净化一体机的加热管防结垢结构的制作方法

本技术涉及加热管清理，具体为一种超声波清洗净化一体机的加热管防结垢结构。

背景技术：

1、超声波清洗机利用超声波的高频振动产生能量，这种能量可以在清洗液中产生微小气泡，并在物体表面爆炸，从而去除物体表面的污垢和杂质，超声波清洗机的操作相对简单，只需要将物品放入清洗槽中，设置好相应的参数，然后启动机器即可，超声波清洗净化一体机因其高效、安全、节省资源、环保和易于操作等特点，成为了许多行业和企业中不可或缺的清洗设备，在使用超声波清洗净化一体机时需要使用到加热管，加热管长时间使用容易结垢，因此需要使用超声波清洗净化一体机的加热管防结垢结构。

2、常见的一种超声波清洗净化一体机的加热管防结垢结构在使用时还存在一些问题，例如；加热管结垢会降低加热管的传热效率，导致能源消耗增加，不方便对加热管的外部进行有效地清理，容易影响使用效果和使用寿命。

3、因此、我们提出了一种超声波清洗净化一体机的加热管防结垢结构对上述的问题进行改进。

技术实现思路

1、本实用新型的目的在于提供一种超声波清洗净化一体机的加热管防结垢结构，以解决上述背景技术中提出不方便对加热管的外部进行有效地清理，容易影响使用效果和使用寿命的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种超声波清洗净化一体机的加热管防结垢结构，包括超声波清洗净化主体和水箱，所述超声波清洗净化主体的左侧设置有防护箱，所述防护箱内部的底端设置有水箱，所述水箱顶端的右侧安装有泵体，所述泵体的输入端固定连接有进水管，所述泵体的输出端固定连接有出水管，所述出水管之间固定连接有波纹管，所述出水管右侧的上下两端固定连接有分管，所述超声波清洗净化主体内部后端的底部固定连接有壳体，所述壳体的前端设置有安装架，所述分管靠近中间的一侧安装有高压喷头，所述超声波清洗净化主体内部的底端安装有加热管主体。

3、作为本实用新型的进一步技术方案，所述分管安装在安装架内部的上下两端，所述分管设置在加热管主体的上下两端。

4、作为本实用新型的进一步技术方案，所述高压喷头设置有多组，所述进水管的底端贯穿在水箱的内部，所述波纹管设置在壳体前端的左侧。

5、作为本实用新型的进一步技术方案，所述壳体的左侧安装有伺服电机，所述伺服电机的输出端固定连接有螺纹杆，所述螺纹杆的外部设置有螺纹套，所述螺纹套的顶端固定连接有连接块。

6、作为本实用新型的进一步技术方案，所述螺纹杆活动连接在壳体的内部，所述连接块固定连接在安装架后端的顶部，所述螺纹杆和螺纹套相互配合。

7、作为本实用新型的进一步技术方案，所述超声波清洗净化主体内部底端的左侧固定连接有导向板，所述超声波清洗净化主体右侧的底端固定连接有排污管，所述排污管上安装有阀门，所述分管外部的前后两端设置有限位块，所述安装架后端的上下两端固定连接有连接杆，所述连接杆的后端固定连接有滑块，所述壳体前端的上下两端分别固定连接有滑槽，所述滑块在滑槽的内部左右滑动。

8、与现有技术相比，本实用新型的有益效果是：该超声波清洗净化一体机的加热管防结垢结构不仅实现了提高清理效果，实现了便于使喷头左右滑动，而且实现了提高移动的稳定性；

9、（1）通过设置有水箱、进水管、泵体、出水管、波纹管、分管和高压喷头，加热管主体浸泡碱液或者白醋后启动泵体，泵体通过进水管和出水管将水箱内部的水抽取到分管的内部，然后再通过高压喷头喷在加热管主体的外部使加热管主体外部的水垢掉落，使用高压喷头将水喷在加热管主体的外部可以提高清理效果；

10、（2）通过设置有伺服电机、螺纹杆、螺纹套和连接块，高压喷头在喷水的同时启动伺服电机，伺服电机带动螺纹杆转动时螺纹套左右滑动，螺纹套左右滑动则可以通过连接块带动安装架和分管左右滑动，从而可以使高压喷头在加热管主体上下两端左右滑动，全面清理加热管主体上的水垢；

11、（3）通过设置有滑槽、阀门、排污管、导向板和滑块，导向板可以对水垢和水导向，使水垢和水通过排污管直接排出超声波清洗净化主体内部的底端，限位块可以对分管限位，当安装架左右滑动时滑块在滑槽的内部左右滑动，从而可以提高安装架左右滑动的稳定性。

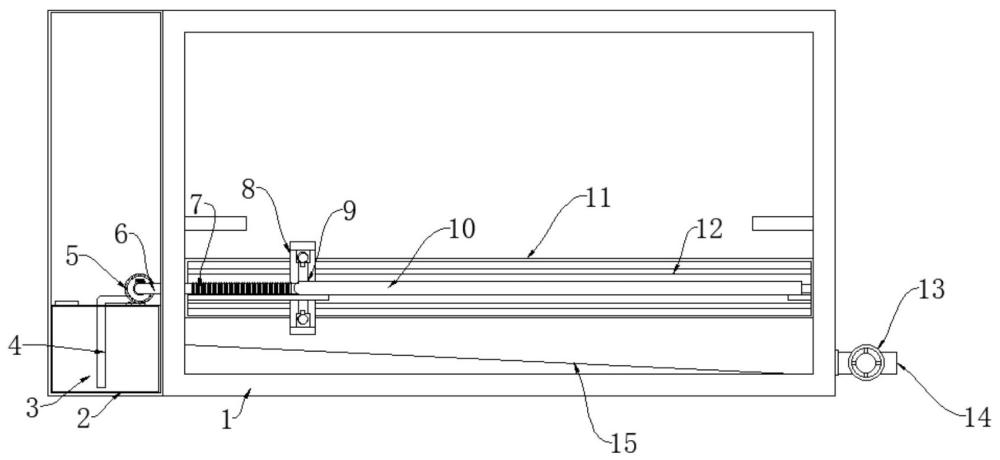

1.一种超声波清洗净化一体机的加热管防结垢结构，包括超声波清洗净化主体（1）和水箱（3），其特征在于：所述超声波清洗净化主体（1）的左侧设置有防护箱（2），所述防护箱（2）内部的底端设置有水箱（3），所述水箱（3）顶端的右侧安装有泵体（5），所述泵体（5）的输入端固定连接有进水管（4），所述泵体（5）的输出端固定连接有出水管（6），所述出水管（6）之间固定连接有波纹管（7），所述出水管（6）右侧的上下两端固定连接有分管（9），所述超声波清洗净化主体（1）内部后端的底部固定连接有壳体（11），所述壳体（11）的前端设置有安装架（8），所述分管（9）靠近中间的一侧安装有高压喷头（19），所述超声波清洗净化主体（1）内部的底端安装有加热管主体（10）。

2.根据权利要求1所述的一种超声波清洗净化一体机的加热管防结垢结构，其特征在于：所述分管（9）安装在安装架（8）内部的上下两端，所述分管（9）设置在加热管主体（10）的上下两端。

3.根据权利要求1所述的一种超声波清洗净化一体机的加热管防结垢结构，其特征在于：所述高压喷头（19）设置有多组，所述进水管（4）的底端贯穿在水箱（3）的内部，所述波纹管（7）设置在壳体（11）前端的左侧。

4.根据权利要求1所述的一种超声波清洗净化一体机的加热管防结垢结构，其特征在于：所述壳体（11）的左侧安装有伺服电机（16），所述伺服电机（16）的输出端固定连接有螺纹杆（17），所述螺纹杆（17）的外部设置有螺纹套（18），所述螺纹套（18）的顶端固定连接有连接块（21）。

5.根据权利要求4所述的一种超声波清洗净化一体机的加热管防结垢结构，其特征在于：所述螺纹杆（17）活动连接在壳体（11）的内部，所述连接块（21）固定连接在安装架（8）后端的顶部，所述螺纹杆（17）和螺纹套（18）相互配合。

6.根据权利要求1所述的一种超声波清洗净化一体机的加热管防结垢结构，其特征在于：所述超声波清洗净化主体（1）内部底端的左侧固定连接有导向板（15），所述超声波清洗净化主体（1）右侧的底端固定连接有排污管（14），所述排污管（14）上安装有阀门（13），所述分管（9）外部的前后两端设置有限位块（20），所述安装架（8）后端的上下两端固定连接有连接杆（22），所述连接杆（22）的后端固定连接有滑块（23），所述壳体（11）前端的上下两端分别固定连接有滑槽（12），所述滑块（23）在滑槽（12）的内部左右滑动。
