一种臭氧高级氧化装置的制作方法

本技术涉及工业废水处理，尤其涉及一种臭氧高级氧化装置。

背景技术：

1、工业废水治理指的是工业生产过程用过的水经过适当处理回用于生产或妥善地排放出厂，包括生产用水的管理和为便于治理废水而采取的措施。

2、中国专利网公开了一种工业废水臭氧高级氧化装置，公开号为c216513051u，虽然使得臭氧与工业废水进行充分接触并氧化，提高工业废水氧化效率，能对工业废水进行氧化时先进行沉淀处理，能对沉淀的物质进行刮取，使得沉淀罐内的沉淀物能进行自动清洗；但是该对比文件在工作时，臭氧在工业废水中的气泡较大，导致臭氧不能与工业废水充分的接触，进而影响工业废水的氧化效率。

3、针对上述的技术缺陷，现提出一种解决方案，通过设置有搅拌组件，当启动臭氧发生器时，臭氧会通过臭氧管、支管，最终由出管排出，此时连接管中的涡轮受到臭氧的冲击，会对臭氧气泡进行搅拌，较大的臭氧气泡会分裂成若干细小的臭氧气泡，从而提升了臭氧与工业废水的接触面积，进而提升工业废水的氧化效率。

技术实现思路

1、本实用新型的目的在于提供一种臭氧高级氧化装置，去解决上述提及的问题。

2、本实用新型的目的可以通过以下技术方案实现：一种臭氧高级氧化装置，包括：

3、臭氧组件；

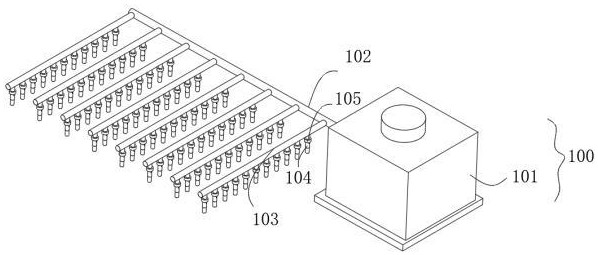

4、所述臭氧组件包括臭氧发生器，所述臭氧发生器外壁安装有臭氧管，所述臭氧管外壁安装有若干支管，若干支管外壁均安装有若干出管，若干所述出管上均安装有单向阀；

5、搅拌组件；

6、所述搅拌组件包括开设在出管底部的连接槽，所述连接槽内连接有连接管，所述连接管内壁固定有连接架，所述连接架底部活动安装有涡轮。

7、优选的，所述连接槽内壁设置有外螺纹，所述连接管内壁设置有内螺纹；

8、所述连接管利用内螺纹配合外螺纹螺纹连接在连接槽内部。

9、优选的，还包括防堵组件，所述防堵组件包括连接在出管内部的连接条，所述连接条底部固定有伸缩杆，所述伸缩杆底部固定有与出管底部相抵接的密封板。

10、优选的，所述伸缩杆外部设置有弹簧，所述弹簧两端对应与密封板、连接条固定。

11、优选的，所述出管外壁开设有通孔，所述通孔内壁开设有螺纹孔，所述连接条外壁开设有固定孔；

12、所述螺纹孔内螺纹连接有固定螺栓；

13、所述固定螺栓一端卡合在固定孔内部。

14、优选的，所述通孔内部设置有硅胶密封塞。

15、优选的，所述连接条顶部固定有与出管内壁相抵接的刮环。

16、本实用新型的有益效果：

17、1、通过设置有搅拌组件，当启动臭氧发生器时，臭氧会通过臭氧管、支管，最终由出管排出，此时连接管中的涡轮受到臭氧的冲击，会对臭氧气泡进行搅拌，较大的臭氧气泡会分裂成若干细小的臭氧气泡，从而提升了臭氧与工业废水的接触面积，进而提升工业废水的氧化效率。

18、2、通过设置有密封组件，当启动臭氧发生器时，臭氧从出管中排出时，会对密封板施加压力，弹簧、伸缩杆会进行拉伸运动，当密封板与出管底部非抵接后，臭氧可从此处排出；而当臭氧发生器停机时，密封板会失去臭氧的压力，在弹簧的作用下会驱使伸缩杆带动密封板复位，当密封板与出管底部抵接后，即可对出管进行密封；相比较现有的，当臭氧发生器停机时，通过对出管进行密封，可避免工业废水中的杂质堵塞出管，从而保证了出管的工作效率，进而保证了整体的工作效率。

1.一种臭氧高级氧化装置，其特征在于，包括：

2.根据权利要求1所述的一种臭氧高级氧化装置，其特征在于，所述连接槽(204)内壁设置有外螺纹，所述连接管(201)内壁设置有内螺纹；

3.根据权利要求1所述的一种臭氧高级氧化装置，其特征在于，还包括防堵组件(300)，所述防堵组件(300)包括连接在出管(104)内部的连接条(301)，所述连接条(301)底部固定有伸缩杆(303)，所述伸缩杆(303)底部固定有与出管(104)底部相抵接的密封板(305)。

4.根据权利要求3所述的一种臭氧高级氧化装置，其特征在于，所述伸缩杆(303)外部设置有弹簧(304)，所述弹簧(304)两端对应与密封板(305)、连接条(301)固定。

5.根据权利要求3所述的一种臭氧高级氧化装置，其特征在于，所述出管(104)外壁开设有通孔(306)，所述通孔(306)内壁开设有螺纹孔(307)，所述连接条(301)外壁开设有固定孔(308)；

6.根据权利要求5所述的一种臭氧高级氧化装置，其特征在于，所述通孔(306)内部设置有硅胶密封塞(310)。

7.根据权利要求3所述的一种臭氧高级氧化装置，其特征在于，所述连接条(301)顶部固定有与出管(104)内壁相抵接的刮环(302)。
