一种圆锥滚子轴承注塑保持架及轴承的制作方法

本技术涉及轴承保持架，具体为一种圆锥滚子轴承注塑保持架及轴承。

背景技术：

1、传统圆锥滚子轴承保持架，通常为冲压保持架并使用金属材料，在实际轴承运行过程中，金属保持架会和滚子发生接触，再由于冲压工艺的尺寸难控制性，保持架的尺寸精度不足，使得此类保持架难免会有磨损滚子表面，影响滚子工作的情况。此外，常见的注塑保持架结构或对滚子稳定性不足，或过于包裹滚子使得润滑效率下降。

技术实现思路

1、鉴于现有技术的缺陷，本实用新型提供了一种圆锥滚子轴承注塑保持架及轴承，其外、内限位块与滚子接触部分采用交替排列形式，不影响装配的同时，外、内限位块配合保证了滚子在其中的稳定性，三个兜孔为一组的结构设计，也避免了整体保持架模具过大，开模困难成本高的问题。

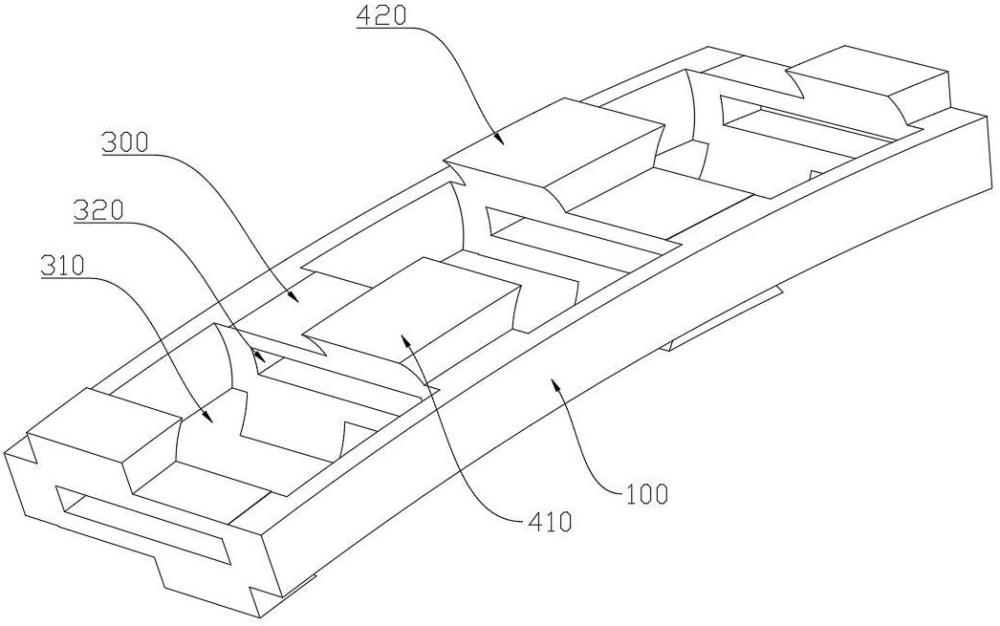

2、为了达到上述目的，本实用新型提供的技术方案为一种圆锥滚子轴承注塑保持架，包括大端径环、小端径环、横梁、外限位块、内限位块；所述横梁设置有若干个；若干个所述横梁设置于所述大端径环与所述小端径环之间；相邻两个所述横梁之间形成兜孔，所述兜孔内安装圆锥滚子；所述横梁设置有沿圆周方向连通的通孔；所述外限位块包括第一限位块和第二限位块，均设置于所述横梁的外表面上，第一限位块与所述大端径环相连接；第二限位块靠近所述小端径环；所述第一限位块和所述第二限位块采用交替形式排列；所述内限位块包括第三限位块和第四限位块，均设置于所述横梁的内表面上，第三限位块靠近所述大端径环；第四限位块靠近所述小端径环；所述第三限位块和所述第四限位块采用交替形式排列。

3、进一步地，所述外限位块为梯形块结构；所述梯形块的两侧腰面为弧形面。

4、进一步地，所述内限位块为梯形块结构；所述梯形块的两侧腰面为弧形面。

5、进一步地，所述通孔的开口与滚子的圆周面抵接对置以盖合通孔开口。

6、进一步地，所述通孔内注入油脂，用于滚子圆周面的润滑。

7、进一步地，所述通孔为矩形孔。

8、进一步地，所述大端径环、小端径环、横梁、外限位块和所述内限位块为一体成型注塑结构。

9、一种轴承，采用所述的一种圆锥滚子轴承注塑保持架的轴承。

10、本实用新型的有益效果：外、内限位块与滚子接触部分采用交替排列形式，不影响装配的同时，外、内限位块配合保证了滚子在其中的稳定性，三个兜孔为一组的结构设计，也避免了整体保持架模具过大，开模困难成本高的问题。

1.一种圆锥滚子轴承注塑保持架，其特征在于：包括

2.根据权利要求1所述的一种圆锥滚子轴承注塑保持架，其特征在于：所述外限位块为梯形块结构；所述梯形块的两侧腰面为弧形面。

3.根据权利要求1所述的一种圆锥滚子轴承注塑保持架，其特征在于：所述内限位块为梯形块结构；所述梯形块的两侧腰面为弧形面。

4.根据权利要求1所述的一种圆锥滚子轴承注塑保持架，其特征在于：所述通孔的开口与滚子的圆周面抵接对置以盖合通孔开口。

5.根据权利要求1所述的一种圆锥滚子轴承注塑保持架，其特征在于：所述通孔内注入油脂，用于滚子圆周面的润滑。

6.根据权利要求1所述的一种圆锥滚子轴承注塑保持架，其特征在于：所述通孔为矩形孔。

7.根据权利要求1所述的一种圆锥滚子轴承注塑保持架，其特征在于：所述大端径环、小端径环、横梁、外限位块和所述内限位块为一体成型注塑结构。

8.一种轴承，其特征在于：采用权利要求1-6任意一项所述的一种圆锥滚子轴承注塑保持架的轴承。
