一种自密封双列圆锥滚子轴承用双牙口台阶结构的制作方法

本技术属于轴承，特别是一种自密封双列圆锥滚子轴承用双牙口台阶结构。

背景技术：

1、传统的牙口结构的牙口结构仅存在一个凹槽。该轴承滚道要求不应存在磷化层，因此在轴承磷化加工时候需对滚道进行防护。但磷化过程中经常出现个别轴承外圈磷化渗液导致滚道部分出现局部磷化现象，需要对滚道重新进行磨削抛光，增加加工成本。

技术实现思路

1、鉴于以上问题，本申请的目的为：提供一种自密封双列圆锥滚子轴承用双牙口台阶结构，使其可以实现规避滚道因渗液出现局部磷化现象，同时双台阶牙口也增加了轴承内部储脂空间，对运转过程的润滑有所改善。

2、为达上述部分或全部目的或者其他目的，本申请提供如下的技术方案：一种自密封双列圆锥滚子轴承用双牙口台阶结构，双牙口台阶结构设置于外圈的内圆周面端部，所述双牙口台阶结构包括沿轴承轴向依次布置的第一牙口凹槽和第二牙口凹槽；所述第一牙口凹槽位于靠近轴承滚道的一侧，所述第二牙口凹槽位于远离轴承滚道的一侧；所述第一牙口凹槽的槽底圆周面与所述第二牙口凹槽的槽底圆周面之间，通过一个沿轴向延伸的环形台阶面连接。

3、进一步地，所述第一牙口凹槽、环形台阶面和第二牙口凹槽共同构成用于增大储脂空间的阶梯状结构。

4、进一步地，所述第一牙口凹槽和第二牙口凹槽的横截面形状为弧形、v形或矩形中的一种。

5、进一步地，所述第一牙口凹槽的轴向宽度小于所述第二牙口凹槽的轴向宽度。

6、进一步地，所述第一牙口凹槽中设有密封层，所述第二牙口凹槽中设有密封圈，使得在轴承外圈磷化处理时，能够形成至少两层轴向间隔的防护屏障。

7、进一步地，一种自密封双列圆锥滚子轴承，包含所述的双牙口台阶结构。

8、与现有技术相比，本实用新型的有益效果是：牙口结构部分采用双牙口台阶式设计，磷化过程可采用双牙口密封，能有效规避滚道因渗液出现局部磷化现象，同时双台阶牙口也增加了轴承内部储脂空间，对运转过程的润滑有所改善。

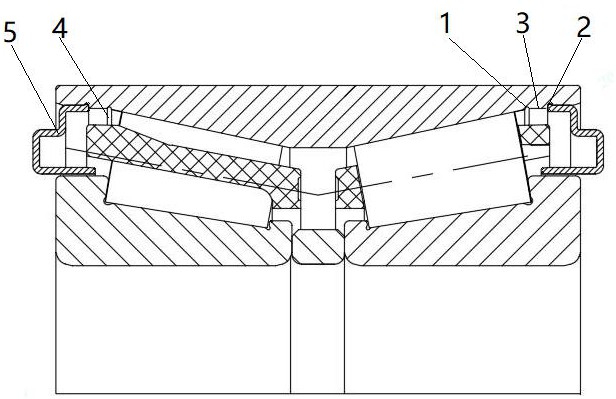

1.一种自密封双列圆锥滚子轴承用双牙口台阶结构，其特征在于：双牙口台阶结构设置于外圈的内圆周面端部，所述双牙口台阶结构包括沿轴承轴向依次布置的第一牙口凹槽（1）和第二牙口凹槽（2）；所述第一牙口凹槽（1）位于靠近轴承滚道的一侧，所述第二牙口凹槽（2）位于远离轴承滚道的一侧；所述第一牙口凹槽（1）的槽底圆周面与所述第二牙口凹槽（2）的槽底圆周面之间，通过一个沿轴向延伸的环形台阶面（3）连接。

2.根据权利要求1所述的双牙口台阶结构，其特征在于：所述第一牙口凹槽（1）、环形台阶面（3）和第二牙口凹槽（2）共同构成用于增大储脂空间的阶梯状结构。

3.根据权利要求1所述的双牙口台阶结构，其特征在于：所述第一牙口凹槽（1）和第二牙口凹槽（2）的横截面形状为弧形、v形或矩形中的一种。

4.根据权利要求1所述的双牙口台阶结构，其特征在于：所述第一牙口凹槽（1）的轴向宽度小于所述第二牙口凹槽（2）的轴向宽度。

5.根据权利要求1所述的双牙口台阶结构，其特征在于：所述第一牙口凹槽（1）中设有密封层（4），所述第二牙口凹槽（2）中设有密封圈（5），使得在轴承外圈磷化处理时，能够形成至少两层轴向间隔的防护屏障。

6.一种自密封双列圆锥滚子轴承，其特征在于：包含如权利要求1-5中任一项所述的双牙口台阶结构。
