一种定制柜多向式连接组件的制作方法

摘要: 本技术涉及家具安装,尤其涉及一种定制柜多向式连接组件。背景技术:1、随着现代家居定制行业的快速发展,定制柜因其空间利用率高、风格多样化而受到广泛欢迎。在定制柜的...
一种定制柜多向式连接组件的制作方法

本技术涉及家具安装,尤其涉及一种定制柜多向式连接组件。

背景技术:

1、随着现代家居定制行业的快速发展,定制柜因其空间利用率高、风格多样化而受到广泛欢迎。在定制柜的组装过程中,柜体板材之间的连接结构直接决定了安装的效率与成品的稳定性。传统的定制柜连接方式大多采用三合一连接件或角码配合螺栓进行固定。

2、然而,这种传统的连接方式在实际应用中存在明显的局限性。首先,螺栓连接需要使用专门的工具进行逐个紧固,对于大型定制柜而言,涉及的连接点众多,导致安装过程繁琐耗时,且对安装工人的技术熟练度有一定要求。其次,传统的连接结构通常只能实现单一方向的拼接,面对复杂的柜体布局时,往往需要组合多种连接件,增加了备料难度。

3、为了解决上述问题,市场上出现了一些基于卡扣原理的快拆连接结构。虽然这类结构在一定程度上提高了安装速度,但也引入了新的问题。现有的快拆结构为了便于拆卸,其锁止部件通常直接暴露在连接处外部。在柜体日常使用或搬运过程中,这些外露的锁止部件极易受到意外触碰或撞击,从而导致连接意外解锁,造成柜体结构松动甚至解体,存在较大的安全隐患,为此提出一种定制柜多向式连接组件来解决上述问题。

技术实现思路

1、针对现有技术中,定制柜连接组件存在的连接依赖螺栓紧固导致拆装繁琐、连接方向单一,以及常规快拆结构因锁止部件外露而存在误触解锁风险导致结构稳定性不足的问题,本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的定制柜多向式连接组件。

2、本实用新型提供一种定制柜多向式连接组件,包括:连接柱,以及可拆卸连接于所述连接柱侧壁的连接件;以及设置于所述连接柱与所述连接件之间的快拆机构。其中,所述快拆机构具有固定连接于所述连接柱外壁的固定框,以及滑动连接于所述固定框内壁的两个限位块;所述连接件的侧壁开设有与所述限位块相适配的卡槽;所述固定框的内壁设有复位组件,所述复位组件包括固定连接于所述固定框内壁的限位杆,以及套设于所述限位杆外壁的两个弹簧。并且,所述限位块朝向所述固定框内部的一侧固定连接有滑动板,两个所述滑动板均滑动套设于所述限位杆的外壁;所述弹簧位于所述限位杆上,且所述弹簧的一端抵接于所述滑动板的侧壁,所述弹簧的另一端抵接于所述固定框的内壁;所述弹簧用于施加弹性作用力于所述滑动板,以驱动两个所述限位块沿背离所述固定框中心的方向滑动并使其部分结构伸出所述固定框外部以卡入所述卡槽内。

3、优选的,两个所述限位块背离彼此的一侧外壁均开设有多道平行的防滑纹路,且所述防滑纹路用于供操作者施力以克服所述弹簧的弹力驱动两个所述限位块向相互靠近的方向滑动,从而便于手动解锁拆卸。

4、优选的,所述连接柱为方管状结构,所述连接柱的每一个侧面均沿竖直方向间隔排列固定连接有两个所述固定框,以满足多方向拼接需求并提升连接稳定性。

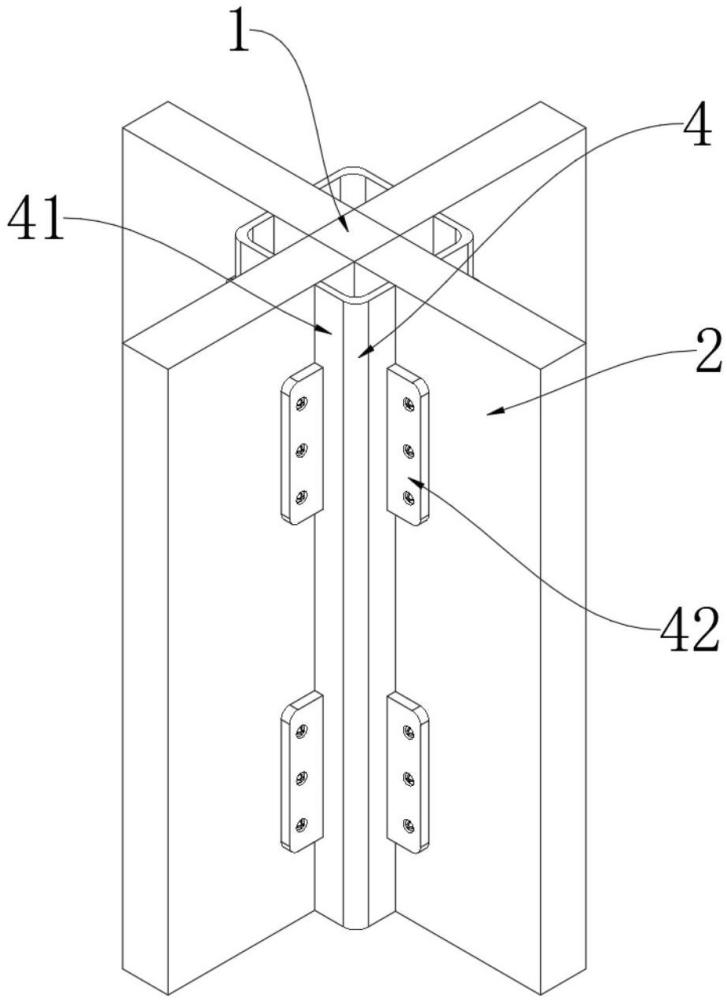

5、优选的,连接组件还包括防护机构,所述防护机构设置于相邻两个所述连接件拼接后形成的夹角空间内,且所述防护机构遮盖于所述固定框及所述限位块的外部,用于物理隔离快拆部件。

6、优选的,所述防护机构包括防护壳,所述防护壳的内壁抵接于所述限位块的外侧壁,所述防护壳的外形轮廓与两个所述连接件之间的间隙形状相适配,以实现紧密贴合与包裹。

7、优选的,所述防护壳的外壁两侧分别固定连接有连接板,所述连接板的表面开设有安装通孔,用于辅助固定所述防护壳。

8、优选的,所述连接件的侧壁开设有螺纹孔,所述防护机构还包括螺栓,所述连接板通过穿过所述安装通孔的所述螺栓与所述连接件固定连接,从而防止所述防护壳意外脱落。

9、优选的,所述限位杆水平横架于所述固定框的内部,且所述滑动板位于所述固定框的开口处,所述限位块的顶面和底面分别与所述固定框的内顶壁和内底壁滑动接触,以确保滑动过程的平稳性。

10、本实用新型具有如下有益效果:

11、1、本实用新型,通过在连接柱外壁设置包含弹簧驱动限位块的快拆机构,并配合连接件上开设的卡槽,解决了现有定制柜连接结构依赖螺栓紧固导致拆装繁琐、效率低下的问题,达到了无需借助复杂工具即可实现连接柱与连接件快速、多向、稳固拼接的技术效果,显著提升了定制柜的组装效率与便捷性。

12、2、本实用新型,通过在相邻连接件之间增设防护机构,利用防护壳对快拆机构的限位块进行物理包裹与遮挡,并通过连接板与螺栓将防护壳锁定在连接件上,解决了常规快拆结构锁止部件外露易因误触导致连接松动或脱落的问题,达到了有效防止误操作、增强连接节点安全性与稳定性的技术效果,同时起到美化柜体外观的作用。

13、3、本实用新型,通过在同侧连接柱上设置两个固定框,并在每个固定框内设置双向滑动的限位块与复位组件,解决了单点连接存在的抗扭转能力差、连接不稳固的问题,达到了利用多点卡扣配合提升整体结构刚性与承重能力的技术效果,确保柜体在长期使用中不易变形或晃动。

14、4、本实用新型,通过在限位块外侧设置防滑纹路,并利用限位杆与滑动板配合实现定向滑动导向,解决了拆卸过程中因手指打滑难受力或部件卡滞导致操作困难的问题,达到了提升操作手感、保障拆卸过程顺畅与省力的技术效果。

1.一种定制柜多向式连接组件,其包括:连接柱(1),以及可拆卸连接于所述连接柱(1)侧壁的连接件(2);

2.根据权利要求1所述的一种定制柜多向式连接组件,其特征在于,所述弹簧(352)用于施加弹性作用力于所述滑动板(34),以驱动两个所述限位块(33)沿背离所述固定框(32)中心的方向滑动并使其部分结构伸出所述固定框(32)外部以卡入所述卡槽(31)内。

3.根据权利要求2所述的一种定制柜多向式连接组件,其特征在于,两个所述限位块(33)背离彼此的一侧外壁均开设有多道平行的防滑纹路,且所述防滑纹路用于供操作者施力以克服所述弹簧(352)的弹力驱动两个所述限位块(33)向相互靠近的方向滑动。

4.根据权利要求2所述的一种定制柜多向式连接组件,其特征在于,所述连接柱(1)为方管状结构,所述连接柱(1)的每一个侧面均沿竖直方向间隔排列固定连接有两个所述固定框(32)。

5.根据权利要求3所述的一种定制柜多向式连接组件,其特征在于,连接组件还包括防护机构(4),所述防护机构(4)设置于相邻两个所述连接件(2)拼接后形成的夹角空间内,且所述防护机构(4)遮盖于所述固定框(32)及所述限位块(33)的外部。

6.根据权利要求5所述的一种定制柜多向式连接组件,其特征在于,所述防护机构(4)包括防护壳(41),所述防护壳(41)的内壁抵接于所述限位块(33)的外侧壁,所述防护壳(41)的外形轮廓与两个所述连接件(2)之间的间隙形状相适配。

7.根据权利要求6所述的一种定制柜多向式连接组件,其特征在于,所述防护壳(41)的外壁两侧分别固定连接有连接板(42),所述连接板(42)的表面开设有安装通孔。

8.根据权利要求7所述的一种定制柜多向式连接组件,其特征在于,所述连接件(2)的侧壁开设有螺纹孔,所述防护机构(4)还包括螺栓(43),所述连接板(42)通过穿过所述安装通孔的所述螺栓(43)与所述连接件(2)固定连接。

9.根据权利要求2所述的一种定制柜多向式连接组件,其特征在于,所述限位杆(351)水平横架于所述固定框(32)的内部,且所述滑动板(34)位于所述固定框(32)的开口处,所述限位块(33)的顶面和底面分别与所述固定框(32)的内顶壁和内底壁滑动接触。
